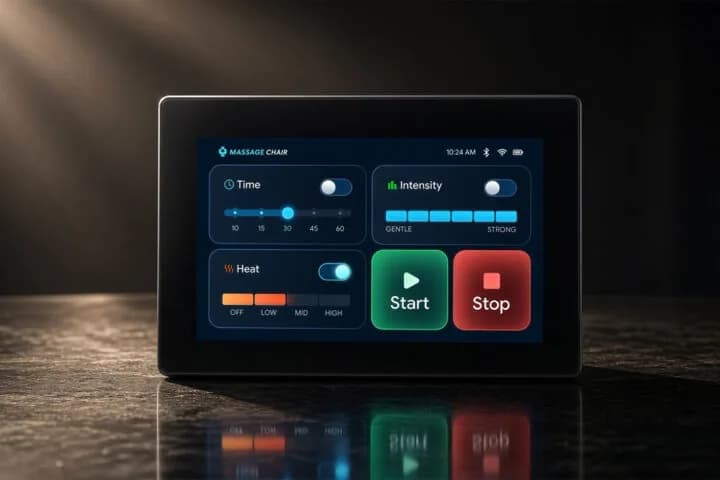

La WT32P4C5-43S (código ZX4D30CE405-V1.3) de Wireless-Tag es una placa de desarrollo con pantalla táctil de 4,3 pulgadas ya integrada. Combina un microcontrolador ESP32-P4 con un módulo inalámbrico ESP32-C5, que suma WiFi 6 de doble banda (2,4 y 5 GHz), Bluetooth LE y radio 802.15.4. Las soluciones ESP32-P4 más ESP32-C5 que había hasta ahora necesitaban conectar una pantalla por separado. Esta la trae puesta, según informó CNX Software el 11 de octubre.
El fabricante la orienta a automatización industrial, paneles de control y terminales de visión con IA en el borde. Además de la pantalla, integra un conector de cámara MIPI CSI de 15 pines, ranura microSD, dos puertos USB tipo C (uno USB 2.0 de alta velocidad y otro para depuración y JTAG) y un cabezal de expansión de 14 pines.
Especificaciones de la WT32P4C5-43S
- Módulo central. Wireless-Tag WT0132P4-A1-N16R32, de 25 x 20 mm.
- Almacenamiento. Ranura microSD.
- Pantalla. IPS TFT LCD de 4,3 pulgadas y 800 × 480 píxeles, con panel táctil capacitivo.
- Cámara. Conector FPC MIPI CSI-2 de 15 pines y paso de 1,0 mm (dos carriles de datos y uno de reloj), compatible con las cámaras de Raspberry Pi.
- Inalámbrico. Espressif ESP32-C5, SoC RISC-V de 32 bits con WiFi 6 de doble banda (2,4 y 5 GHz), Bluetooth 5 (LE) y radio 802.15.4 para Zigbee 3.0 y Thread 1.3.
- USB.
- Depuración. Dos conectores de 7 pines compatibles con Molex PicoBlade (paso de 1,25 mm), uno para el ESP32-P4 y otro para el módulo inalámbrico ESP32-C5/C61. Funcionan con el depurador ZXACC-ESPDB.
- Expansión. Cabezal de 14 pines (2 × 7, paso de 2,54 mm) con 7 GPIO (GPIO19 a GPIO23, más GPIO26 y GPIO27 multiplexados con USB1 D+ y D-), 5 V, 3,3 V y tierra.
- Otros. Botón de reinicio.
- Alimentación. 5 V y 1 A por cualquiera de los dos puertos tipo C. El cabezal de 14 pines entrega o recibe 5 V y entrega 3,3 V.
- Dimensiones. 117,20 × 81,04 × 16,40 mm, medidas sobre la pantalla completa y con el grosor máximo.
¿Por qué la pantalla va por RGB y no por MIPI DSI?
El ESP32-P4 admite pantallas MIPI DSI, pero el panel de 4,3 pulgadas de esta placa usa una interfaz RGB paralela de 18 bits (líneas RGB_D0 a RGB_D17). Así la interfaz MIPI CSI-2 queda libre para módulos de cámara compatibles con Raspberry Pi.

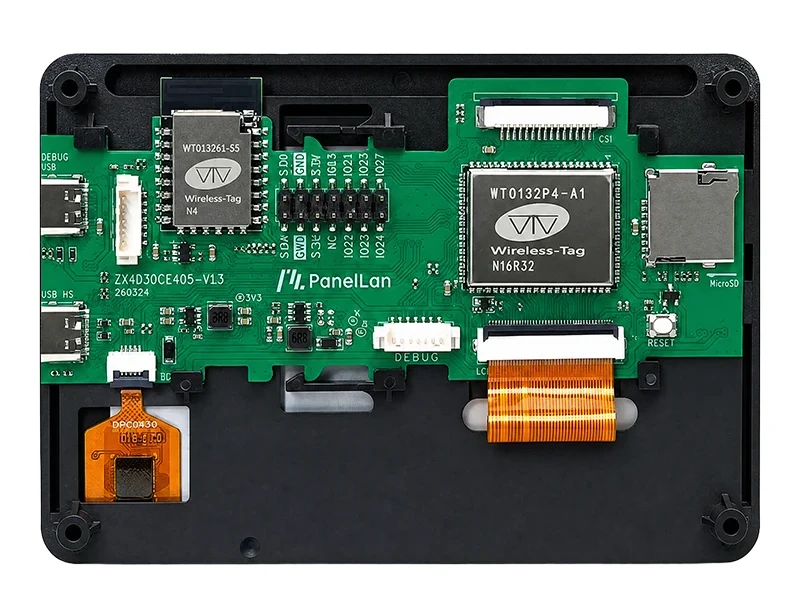

Como la placa lleva dos chips ESP32 distintos, el circuito impreso suma cabezales de depuración MX1.25 de 7 pines para el controlador principal ESP32-P4 y para el módulo inalámbrico ESP32-C5/C61, además del puerto USB-C de depuración.
¿Con qué se programa?

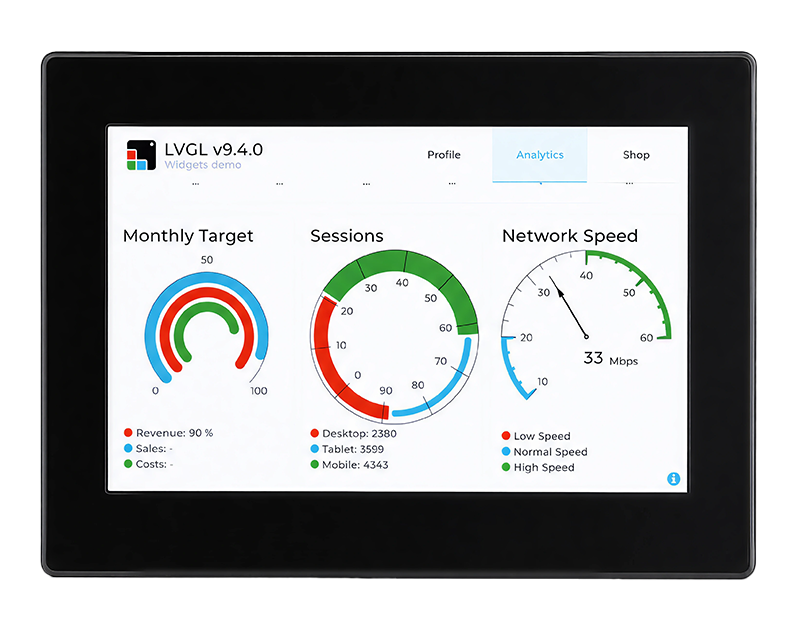

La placa se programa con ESP-IDF de Espressif (versión 6.x), con Arduino IDE y con la biblioteca gráfica LVGL para interfaces HMI. El fabricante publicó dos repositorios en GitHub. El repositorio ZX4D30CE40S_V13 contiene el firmware principal del ESP32-P4 y los controladores del BSP, y ZX4D30CE40S_V13_slave trae el firmware del coprocesador inalámbrico ESP32-C5/C61. También entrega esquemáticos en PDF, planos 2D en DWG y modelos 3D en STEP, enlazados desde el manual de usuario en chino.
Cómo se compara con las placas anteriores
CNX Software ya había cubierto las placas WT99P4C5-S1 y WTDKP4C5-S1 de Wireless-Tag, que también combinan el ESP32-P4 con un ESP32-C5 para WiFi 6 de doble banda. El medio revisó además la Maker Go ESP32P4C5 Core Board, que trae conectores MIPI para pantalla y cámara compatibles con Raspberry Pi. Las tres necesitan una pantalla aparte.
La WT32P4C5-43S incluye el panel táctil de 4,3 pulgadas, así que llega lista para aplicaciones HMI sin armar nada más. La GUITION JC4880P433 tiene una pantalla táctil parecida de 4,3 pulgadas, pero usa un módulo ESP32-C6 que solo opera WiFi 6 en 2,4 GHz.
| Placa | Chip inalámbrico | Bandas WiFi 6 | Pantalla incluida |
|---|---|---|---|
| WT32P4C5-43S | ESP32-C5 | 2,4 y 5 GHz | Sí, 4,3 pulgadas |
| WT99P4C5-S1 | ESP32-C5 | 2,4 y 5 GHz | No |
| WTDKP4C5-S1 | ESP32-C5 | 2,4 y 5 GHz | No |
| Maker Go ESP32P4C5 | ESP32-C5 | 2,4 y 5 GHz | No |
| GUITION JC4880P433 | ESP32-C6 | Solo 2,4 GHz | Sí, 4,3 pulgadas |
¿Cuánto cuesta?
La Wireless-Tag WT32P4C5-43S se vende en la tienda en línea del fabricante a 32 dólares. Hay una segunda opción, listada literalmente como "WT32P4C5-43S with", que cuesta 37 dólares. La página del producto no explica qué incluye la versión más cara.
