¿Qué hacer con relés de dudosa procedencia?

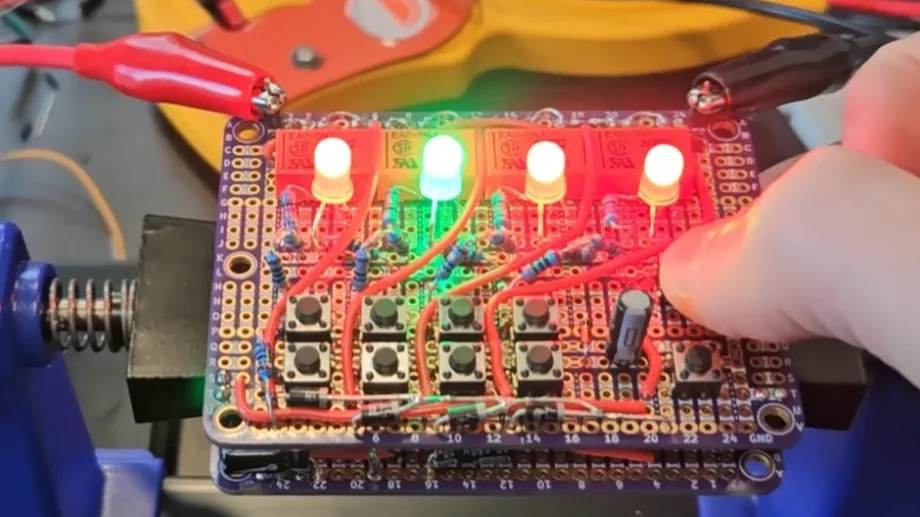

¿Qué se puede hacer con unos pequeños relés de pinout cuestionable y una placa de prototipado? La respuesta es un contador de 4 bits con lógica de relés que emite un sonido satisfactorio al activarse y cuenta con múltiples botones para interactuar.
[Agatha Mallett] desarrolló este contador tras encontrarse con una cantidad de relés limitados por una documentación técnica terrible (la hoja de datos carece de pinout y ni siquiera menciona que la bobina es unidireccional). Sin embargo, dado que los relés son pequeños y de calidad aceptable, resultaron ser candidatos ideales para un proyecto basado en lógica de relés.
¿Cómo implementar flip-flops tipo D con relés?
La clave de este montaje es la implementación de flip-flops tipo D utilizando relés. Esto se logra manteniendo el voltaje de la bobina de cada relé entre sus niveles de activación y liberación. Un pequeño aumento de voltaje energiza la bobina, cerrando el relé y manteniéndolo en ese estado. Por el contrario, un pequeño pico negativo libera la bobina, dejándola abierta. Este principio constituye la base del contador, y [Agatha] tiene una explicación detallada por separado sobre los pormenores de utilizar relés de esta manera.
Implementar esto resultó ser menos sencillo de lo que parece, ya que depende de equilibrar las bobinas de muchos relés en un umbral de voltaje extremadamente preciso, considerando que no todos los componentes son perfectamente idénticos. Fue necesario ajustar resistencias y capacitores en varios puntos del circuito antes de alcanzar un funcionamiento confiable.
El producto final incluye LEDs indicadores, botones para incrementar o limpiar el conteo actual, e incluso botones dedicados para configurar o borrar bits individuales. Es un proyecto diseñado para la interacción física, y existe un video corto en la página del proyecto donde es posible observar su funcionamiento en detalle.
