En ciertas configuraciones de circuito, los transistores trabajan juntos y, con frecuencia, necesitan estar emparejados (matched). La situación es tan común que existen ICs que vienen como un par de transistores fabricados sobre el mismo trozo de silicio, garantizando que estén muy bien pareados de fábrica. Pero con transistores discretos, dos dispositivos del mismo tipo no son siempre idénticos. El canal Learn Electronics Repair aborda el tema y explica cómo emparejarlos.

¿Qué parámetros se miden cuando se "empareja" un transistor?

Dependiendo del circuito, los parámetros a emparejar pueden variar, pero en general la idea es buscar ganancias (hFE) similares o características de saturación equivalentes. La razón es simple: cuando varios transistores trabajan en conjunto, no querés que uno haga más esfuerzo que el otro. Es ineficiente, y en muchos casos termina forzando al "mejor" componente hasta que falla.

La misma idea se aplica en circuitos puente, donde podés querer emparejar resistencias o condensadores para que, por ejemplo, dos resistencias del 10% queden muy cerca del mismo valor. Una resistencia de 10 kΩ podría estar entre 9 kΩ y 11 kΩ por tolerancia, pero podrías no preocuparte siempre que las dos midan, digamos, 9,2 kΩ o las dos 10,8 kΩ. Lo que importa es que estén apareadas.

¿Es lo mismo que impedance matching?

No. El emparejamiento de componentes es distinto al impedance matching, donde se busca máxima transferencia de potencia ajustando una fuente y una carga. Acá hablamos de algo más mundano: que dos componentes del mismo tipo en una topología simétrica se comporten igual.

¿Cuándo importa de verdad?

Los casos clásicos son:

  • Amplificadores de audio simétricos: si los transistores de salida no están emparejados, uno satura antes y el otro se sobrecalienta. Resultado típico: distorsión audible y un transistor quemado.
  • Pares diferenciales en etapas de entrada de amplificadores operacionales discretos
  • Espejos de corriente, donde la precisión del espejo depende de cuán similares sean los transistores
  • Multiplicadores analógicos y circuitos logarítmicos, donde el LM394 (un par bipolar emparejado en single die) lleva décadas siendo el referente

Para resistencias en aplicaciones de precisión, el patrón se repite: lo que mata el rendimiento del puente Wheatstone no es la tolerancia absoluta, es la diferencia entre brazos.

¿Cómo se mide en la práctica?

Existen tres caminos típicos:

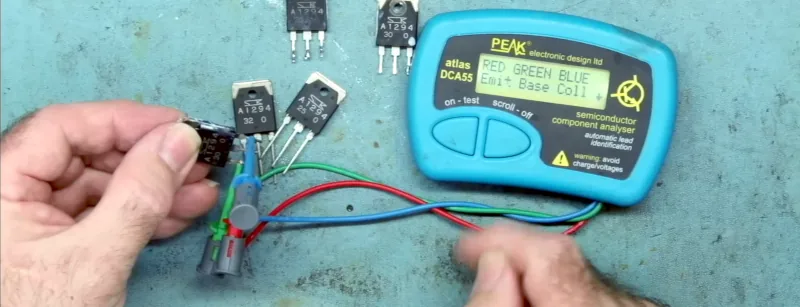

1. Tester de transistores comercial (los DE-5000 o los Peak Atlas DCA): leen hFE de forma directa y permiten ordenar lotes 2. Bancos de prueba caseros con un Arduino o ESP32 + multímetro digital, automatizando la medición de hFE bajo distintas corrientes de colector 3. Fuentes de poder digitales con USB que permiten generar curvas IV de cada transistor con un click, según comentaron lectores de Hackaday en los hilos del artículo

Para makers chilenos, los DE-5000 y testers Atlas se importan desde Aliexpress por USD 35-90, y un multímetro decente alcanza para emparejar pares en producción casera.

¿Vale la pena en 2026?

Con la mayoría de los diseños modernos migrados a ICs (donde el emparejamiento viene de fábrica), la práctica quedó relegada a tres nichos: reparación de equipos vintage, construcción artesanal de amplificadores de audio, y proyectos académicos que enseñan analógico desde el discreto. En todos esos casos, dedicar diez minutos a emparejar transistores antes de soldar es el tipo de detalle que separa un equipo que dura veinte años de uno que dura tres.
