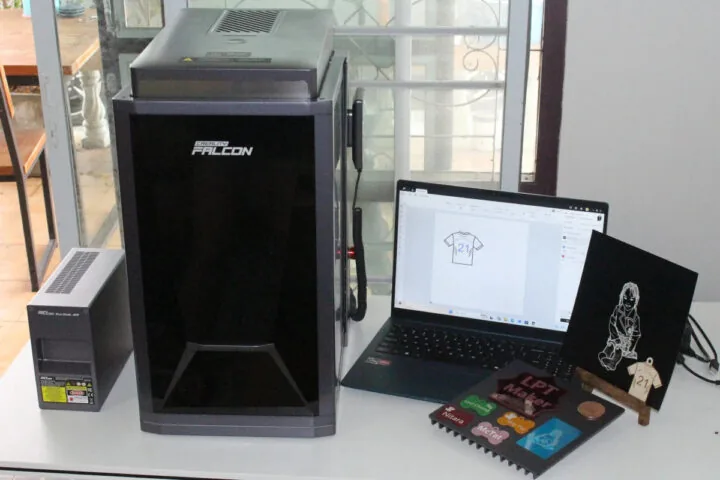

Creality nos envió una unidad de muestra de la grabadora láser modular 5 en 1 Falcon T1 para su análisis. La compañía la describe como la primera máquina de grabado y corte láser del mundo que soporta cinco tipos de módulos láser en una sola unidad: diodo de 20W, diodo de 40W, fibra de 20W, MOPA de 60W y láser UV de 5W.
Los cabezales láser pueden intercambiarse sin herramientas en solo 15 segundos. Funciona con una cámara HD y un sistema de IA, permitiendo grabar y cortar una amplia gama de materiales, incluyendo madera, cuero, acrílico, metal, vidrio, cristal y plástico. Los módulos de láser de diodo son ideales para cortar y grabar madera, cuero y acrílico; el módulo de láser de fibra es más adecuado para marcar y grabar metal; el módulo de láser MOPA soporta marcado en color sobre metales como acero inoxidable y titanio; y el módulo de láser UV utiliza procesamiento en frío para trabajos de alta precisión en vidrio, cristal y plásticos.
En febrero pasado analizamos la grabadora láser Creality Falcon A1 Pro, una máquina equipada con un láser de diodo azul de 20W y cámara HD. Teníamos mucho interés en probar su nuevo modelo Falcon T1, especialmente el láser MOPA para grabado en color. Sin embargo, este último no estaba disponible en ese momento; en su lugar, la compañía nos envió un kit con un módulo de láser de fibra de 20W y uno de diodo de 40W, junto con varios materiales como láminas de madera balsa, acrílico, placas de identificación de aluminio anodizado y posavasos de piedra.
En esta reseña cubriremos las especificaciones, realizaremos el unboxing, mostraremos cómo configurar la máquina y comenzaremos a usar los módulos láser intercambiables con diversos materiales. Es posible que recibamos el módulo láser MOPA más adelante, y publicaremos una segunda parte si eso sucede.
¿Cuáles son las especificaciones técnicas de la Creality Falcon T1?
Las especificaciones de los módulos láser y de la cortadora y grabadora Falcon T1 se detallan en la siguiente tabla técnica.
| Ítem | Láser Azul (Diodo) 20W | Láser Azul (Diodo) 40W | Láser Infrarrojo (Fibra) 20W | MOPA 60W | Láser UV 5W |
|---|---|---|---|---|---|
| Longitud de onda | 445 ±15 nm | 445 ±15 nm | 1064 ±5 nm | 1064 ±5 nm | 355 ±2 nm |
| Materiales | Madera, Acrílico, Cuero PU, MDF, Vidrio oscuro, Cerámica, Metal recubierto, Acero inox, Bambú | Igual al anterior | Acero inox, Titanio, Oro, Plata, Bronce, Cobre, Hierro, Aluminio, Plástico, Pizarra | Igual al anterior | Acrílico, Plástico, Vidrio, Cerámica, Cristal, Cuero PU, Cartón |
| Modos de grabado | Superficie plana, Relieve, Profundo | Superficie plana, Relieve, Profundo, 3D curvo | Superficie plana, Relieve, Profundo, 3D interno, Grabado interno | Igual al anterior | Superficie plana, Relieve, Profundo, Grabado interno |
| Área de trabajo | 175 × 175 mm | 175 × 175 mm (Área interna: 70 × 70 mm) | 175 × 175 mm | 175 × 175 mm | 175 × 175 mm |
| Tamaño del punto | 0.12 × 0.14 mm | 0.14 × 0.18 mm | 0.05 mm | 0.05 mm | 0.014 mm |
| Precisión | ≤ 0.01 mm | ≤ 0.01 mm | ≤ 0.01 mm | ≤ 0.01 mm | ≤ 0.01 mm |
| Velocidad máx. | 10,000 mm/s | 10,000 mm/s | 10,000 mm/s | 10,000 mm/s | 10,000 mm/s |
La máquina cuenta con dimensiones de 464 × 312 × 509 mm, es compatible con software como Falcon Design Space y LightBurn, opera en Windows y macOS, y admite formatos como jpeg, png, svg, dxf, pdf, así como 3D glb, obj, fbx, stl y ply. Su clase de seguridad es Clase 1 y requiere un voltaje de entrada de 100-240V a 50-60Hz.
¿Qué incluye el unboxing de la Falcon T1?

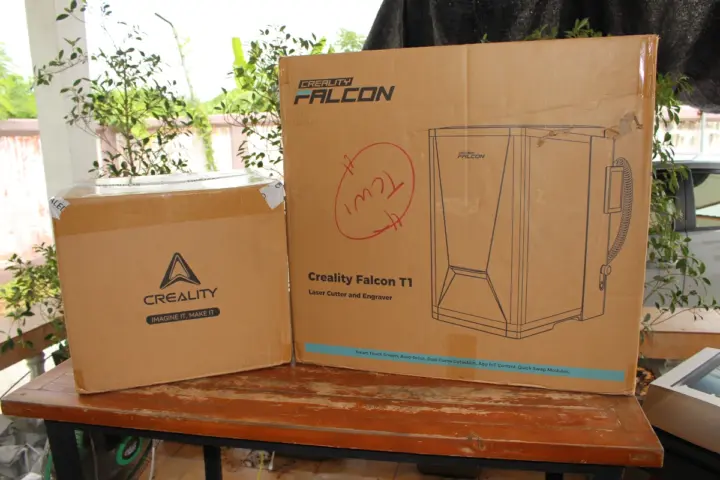

Recibimos dos paquetes de parte de Creality.

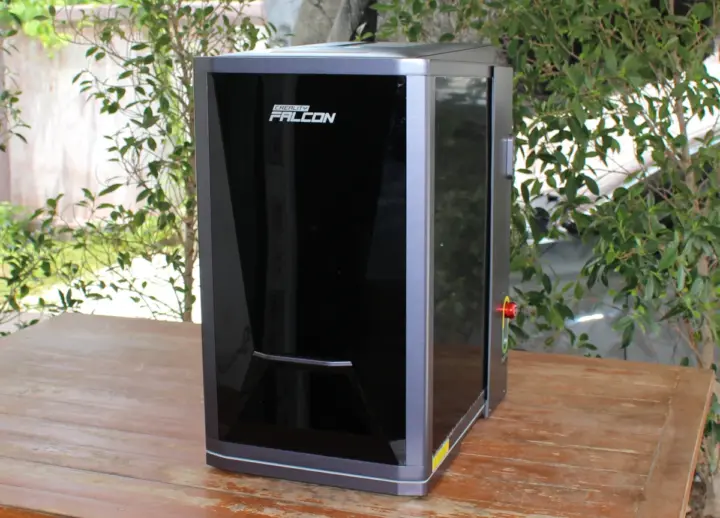

Comencemos por abrir la caja más grande (y considerablemente más pesada). En su interior, encontraremos la máquina de corte y grabado láser completamente cerrada Falcon T1.

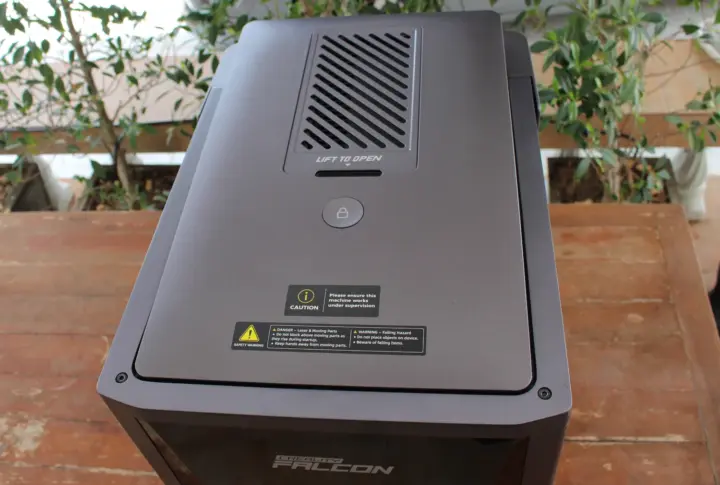

La parte superior de la máquina presenta una cubierta de "LEVANTAR PARA ABRIR" que puede ser retirada por el usuario para limpiar el ventilador de escape interno. También incluye un botón de desbloqueo/apertura para liberar el módulo láser instalado y una etiqueta de advertencia de seguridad que indica que la máquina debe operarse bajo supervisión, junto con advertencias sobre el haz láser, piezas móviles y el riesgo de caída de objetos. El cuerpo de la máquina presenta una estructura metálica en gris oscuro con esquinas redondeadas, ofreciendo resistencia y un aspecto elegante adecuado para talleres y oficinas.

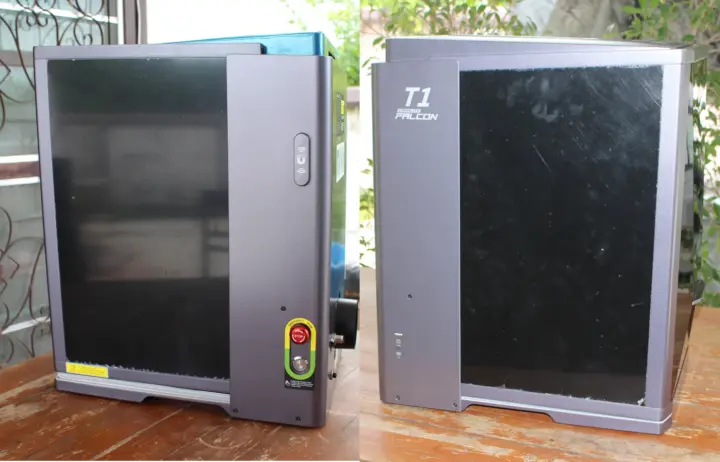

Un lado cuenta con un soporte para la pantalla, un botón de parada de emergencia y un botón de inicio/pausa, mientras que el otro lado viene con puertos USB-A y USB-C para conectar la máquina a un computador.

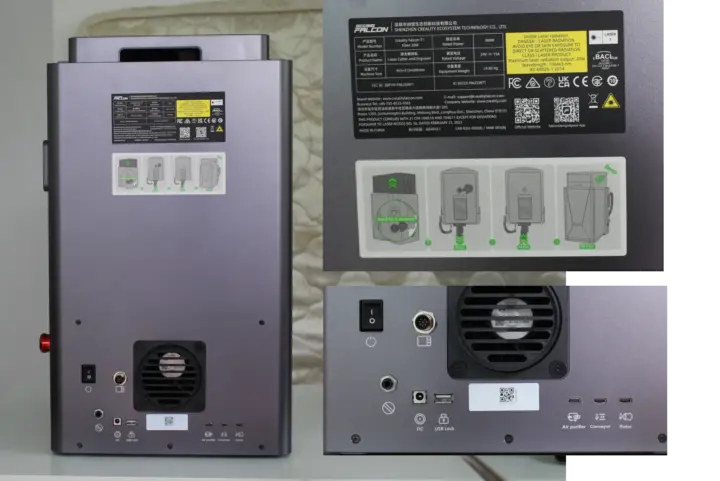

La parte superior del panel trasero incluye una etiqueta de especificaciones que la identifica como la Cortadora y Grabadora Láser de Fibra Creality Falcon T1, con una potencia nominal de 360W, un "voltaje" de 24V/15A, una salida máxima de radiación láser de 20W, una longitud de onda de 1064±5 nm, dimensiones de 463 × 312 × 509 mm y un peso de 24.82 kg, junto con marcas de certificación y advertencias de seguridad láser. Debajo se encuentra una pegatina que ilustra los pasos para cambiar el módulo láser.
En la parte inferior del panel trasero, encontraremos un interruptor de encendido/apagado, un puerto de conexión para la pantalla táctil, un conector para la manguera de escape, un puerto para el sistema de supresión de incendios, un conector DC, una ranura para llave de seguridad, un puerto para purificador de aire, un puerto para cinta transportadora y un puerto para accesorio rotativo. La cubierta frontal puede levantarse verticalmente para revelar el área de trabajo. Si miramos hacia arriba, encontraremos la cámara (IA) y un "lente de campo" utilizado por los módulos láser.

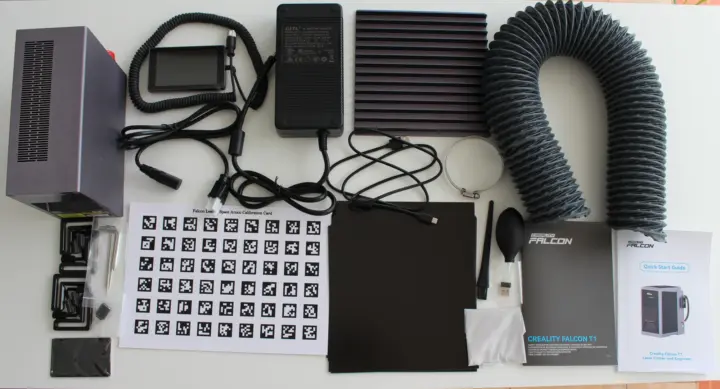

La grabadora láser se envió con una serie de accesorios: un módulo láser de fibra de 20W, una pantalla de control interactiva, un adaptador de corriente, un cable de alimentación AC, un panel de listones, un cable USB tipo A a tipo C, una abrazadera de manguera, un conducto de escape, un bloque de posicionamiento en L, un juego de llaves hexagonales, una llave hexagonal en cruz, un adaptador USB tipo A a tipo C, diez tarjetas de calibración láser, una tarjeta de calibración de cámara, diez tarjetas de calibración de lente F-theta, un cepillo de limpieza, un soplador de aire de goma, una llave de seguridad, un paño de limpieza libre de polvo, un manual de seguridad y una guía de inicio rápido.

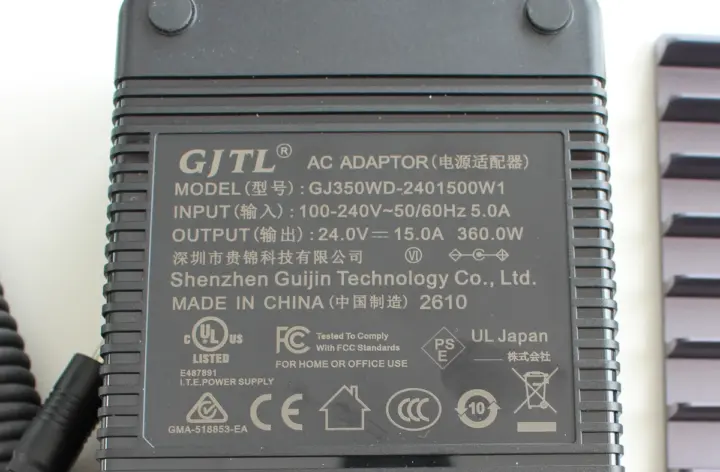

La fuente de alimentación es apta para uso global con una entrada de 100-240V 50/60Hz, 5A, y ofrece una salida de 24V hasta 15A (360W).
El paquete también incluye un kit de materiales para ayudar a los usuarios a comenzar rápidamente.

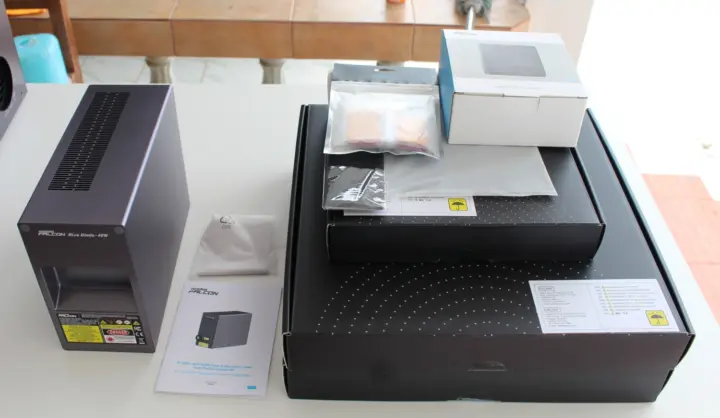

El segundo paquete viene con un módulo láser de diodo de 40W, un manual de usuario para el módulo, un paño de limpieza y otro kit de materiales con aún más muestras.
Preparación de la Creality Falcon T1
El primer paso es fijar el panel de control táctil al soporte magnético de la máquina, luego conectar el otro extremo del cable al puerto ubicado en la parte posterior de la misma.
Una vez realizado esto, el sistema está listo para la configuración inicial y las pruebas de grabado. Vía CNX Software.
