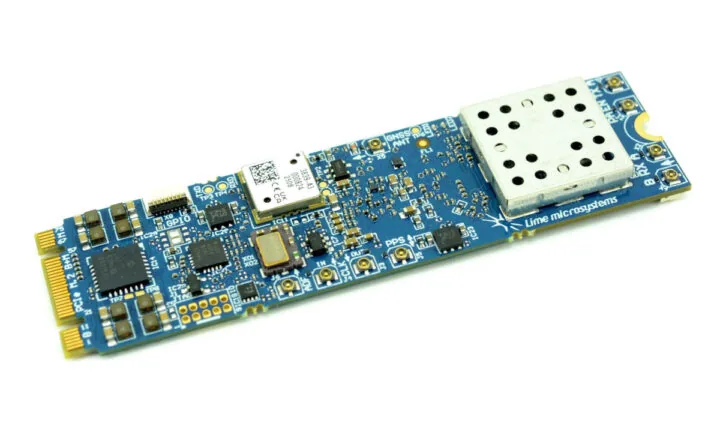

La tarjeta de radio definida por software (SDR) LimeSDR Micro M.2 2280 combina un procesador de banda base NXP LA9310 y un transceptor Lime Microsystems LMS7002M, y apunta a la integración en soluciones portátiles o integradas con un zócalo M.2 PCIe Gen3 x1 de repuesto.

El módulo sabe ofrece en una configuración 1T2R de forma predeterminada, pero sabe puede ampliar a 1T4R mediante un conector FPC, admite un rango de frecuencia de 30 MHz a 3,8 GHz y un ancho de banda de hasta 100 MHz. Las aplicaciones objetivo incluyen 4G LTE/5G, investigación futura de RAN, módems/equipos de usuario personalizados, comunicaciones con drones, IoT, comunicaciones por satélite y generación de formas de onda personalizadas.

Especificaciones de la tarjeta LimeSDR Micro M.2 SDR:

  • SoC: procesador de banda base programable NXP LA9310 Acelerador de procesamiento vectorial de señales (VSPA) Gen 2 hasta 80 GFLOP Procesador de control: Arm Cortex-M4 hasta 307 MHz
  • Acelerador de procesamiento vectorial de señales (VSPA) Gen 2 hasta 80 GFLOP
  • Procesador de control: Arm Cortex-M4 hasta 307 MHz
  • Almacenamiento: memoria EEPROM de 512 Kbit para la configuración inicial de NXP LA9310
  • Canales del transceptor RF RF Lime Microsystems LMS7002M: 1T2R ampliable a 1T4R mediante dos entradas de banda base analógicas en un conector FPC (consulte la sección Conectores a continuación) Rango de frecuencia: 30 MHz a 3,8 GHz Ancho de banda: 100 MHz TDD o funcionamiento semidúplex y 50 MHz FDD Filtrado analógico: 0,75 – 100 MHz Frecuencia de muestreo: hasta 160 Msps semidúplex (Tx o Rx) y TDD, y hasta 61,44 Msps FDD Conectores 3x MHF4 RF (TX, RX1 y RX2) Entrada de banda base I/Q analógica externa FPC de 15 pines (RX3 y RX4)
  • Transceptor RF LMS7002M de Lime Microsystems
  • Canales: 1T2R ampliable a 1T4R a través de dos entradas de banda base analógicas en un conector FPC (consulte la sección Conectores a continuación)
  • Rango de frecuencia: 30 MHz a 3,8 GHz
  • Ancho de banda: TDD de 100 MHz o funcionamiento semidúplex y FDD de 50 MHz
  • Filtrado analógico – 0,75 – 100 MHz
  • Frecuencia de muestreo: hasta 160 Msps semidúplex (Tx o Rx) y TDD, y hasta 61,44 Msps FDD
  • Conectores 3x MHF4 RF (TX, RX1 y RX2) Entrada de banda base I/Q analógica externa FPC de 15 pines (RX3 y RX4)
  • 3x MHF4 RF (TX, RX1 y RX2)
  • Entrada de banda base I/Q analógica externa FPC de 15 pines (RX3 y RX4)
  • Interfaz de host: PCIe Gen 3 x1 mediante conector de borde M.2 Key -B+M
  • Expansión de E/S mediante conector FPC de 8 pines 4x GPIO 3,3 V en conector GPIO I2C en conector GPIO (compartido con dispositivos integrados)
  • 4x GPIO de 3,3 V en conector GPIO
  • I2C en conector GPIO (compartido con dispositivos integrados)
  • Sensor: sensor de temperatura TMP1075NDLR
  • Subsistema de reloj Rakon E6245LF 30,72 MHz VCTCXO VCTCXO sabe puede sintonizar mediante un conector de entrada y salida de reloj de referencia DAC de 16 bits integrado Reloj 4x MHF4 y E/S PPS
  • Rakon E6245LF 30,72 MHz VCTCXO
  • VCTCXO puede sintonizarse mediante un DAC de 16 bits integrado
  • Conector de entrada y salida de reloj de referencia
  • Reloj 4x MHF4 y E/S PPS
  • Varios 2x LED verdes Receptor GNSS opcional: Antenova M10578-A3 3 para ubicación, hora del día y generación de un valor VCTCXO DAC. Una futura actualización de firmware podría agregar compatibilidad con GSPDO (TBC)
  • Receptor GNSS opcional: Antenova M10578-A3 3 para ubicación, hora del día y generación de un valor VCTCXO DAC. Una futura actualización de firmware podría agregar compatibilidad con GSPDO (TBC)
  • Fuente de alimentación: 3,3 V a través del conector de borde M.2
  • Dimensiones – 80 x 22 mm; Nota: Es posible que la tarjeta no sea adecuada para su instalación en ciertos sistemas con espacio limitado, por ejemplo, computadoras portátiles, debido a la altura del módulo no estándar de hasta ~4 mm desde el lado superior de la PCBA.

LimeMicro ha ofrecido soluciones SDR basadas en el transceptor RF LMS7002M durante años, pero hasta ahora todas estaban basadas en FPGA. Ahora han cambiado al procesador de banda base de consumo ultrabajo NXP LA9310 para aplicaciones que necesitan cumplir requisitos específicos de tamaño, peso y/o energía.

Sigue siendo 100% programable, y la compañía señala el manual de referencia NXP LA9310 y el manual del conjunto de instrucciones VSPA2, ambos disponibles sin NDA, núcleos VSPA de código abierto para funciones como FFT, FFT inversa, generación CRC, filtros FIR, mezclador y modulación/demodulación (algunos compatibles con MATLAB), así como la documentación existente para el chip LMS7002M que es compatible con la pila de controladores Lime Suite NG y la versión más amplia. Ecosistema SDR con integración con proyectos como SoapySDR, GNU Radio, Amarisoft 4G/5G, OpenAirInterface y srsRAN. La compañía también lanzará el diseño de hardware para el módulo M.2, y el firmware DSP y el firmware Arm ya sabe lanzaron en GitHub.

La compañía también diseñó LimeFEA HF Micro para agregar una tercera ruta de recepción con un rango de frecuencia de 0 a 30 MHz a LimeSDR Micro con las siguientes características clave.

  • Filtro de muesca para transmisión de onda media (MW) Filtros de banda 0 – 2 MHz LPF 2 – 12 MHz BPF 12 – 30 MHz BPF
  • Atenuación por pasos programable de 72 dB
  • 5x transición de MHF4 a SMA

Otros dos productos son LimeSDR Micro Pro, que combina LimeSDR Micro y LimeFEA HF Micro para proporcionar un periférico USB4 (solo modo 40 Gbps) con una carcasa de aluminio, y la tarjeta PCIe x4 de tamaño completo LimeFEA M.2 2280 con un front-end RF (RFE) MIMO 2×2, que integra amplificadores de bajo ruido en las rutas de recepción (rango de frecuencia de recepción de 100 MHz a ~4 GHz) y alimentación. Controladores de amplificador (PA) en las rutas de transmisión (rango de frecuencia de transmisión de 100 MHz a 6 GHz).

Lime Microsystems había lanzado la tarjeta LimeSDR Micro M.2 SDR y productos asociados en Crowd Supply con un objetivo de financiación de 100.000 dólares. Las recompensas comienzan en $199 para el LimeSDR Micro básico y $299 para el LimeSDR Micro GNSS. Se solicita una contribución de $199 por la tarjeta LineFEA HF Micro, $299 por la tarjeta LimeFEA M.2 2280 PCIe y $799 por el sistema LimeSDR Micro Pro. El envío agrega $8 a EE. UU., $18 al resto del mundo y las entregas están programadas para comenzar el 30 de septiembre de 2026.
