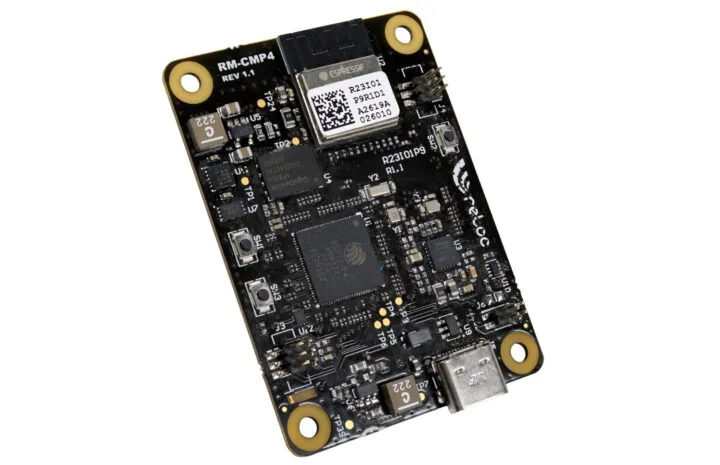

SCINTIX P4 es un compute module basado en el ESP32-P4 RISC-V con un ESP32-C6 dedicado a la conectividad inalámbrica, compatible al menos parcialmente con los carriers para Raspberry Pi CM4 y CM5.
Sería el primer system-on-module basado en microcontrolador con el factor de forma del Raspberry Pi CM4 y CM5. Según RELOC, el SCINTIX P4 da acceso a displays, cámaras, Ethernet, USB y al resto de los periféricos que el ESP32-P4 expone al conectarse a una placa portadora. También se puede programar de modo independiente a través de su puerto USB tipo C integrado.
Especificaciones del SCINTIX P4 (RM-CMP4)
- SoC – Espressif Systems ESP32-P4NRW32X. CPU dual-core RISC-V a 400 MHz con extensiones de instrucciones para IA y FPU de precisión simple, más un MCU RISC-V LP de bajo consumo a hasta 40 MHz. GPU 2D Pixel Processing Accelerator (PPA). VPU con soporte H.264 y JPEG.
- Memoria – 768 KB de L2MEM HP, 32 KB de SRAM LP, 8 KB de TCM y 32 MB de PSRAM.
- Almacenamiento – 128 KB de ROM HP, 16 KB de ROM LP y 32 MB de flash SPI NOR.
- Conectividad – Transceptor Fast Ethernet Microchip KSZ8091RNACA. Wi-Fi 6 a 2,4 GHz, Bluetooth 5 y 802.15.4 (Zigbee, Thread y Matter) a través del módulo ESP32-C6 conectado por SDIO y UART al ESP32-P4.
- USB – Un puerto USB tipo C para alimentación y programación.
- Conectores – Dos conectores B2B Hirose DF40C-100DO-0.4V(51) de 100 pines compatibles con carriers de Raspberry Pi CM4 y CM5. Exponen MIPI DSI de 2 carriles para display, MIPI CSI de 2 carriles para cámara, Ethernet 10/100 Mbps, USB 2.0 OTG y 40 GPIO.
- Alimentación – 5 V DC por USB-C o por los B2B.
- Dimensiones – 55,0 × 40,0 × 5,0 mm, 8 mm de grosor con los conectores de programación de 1,27 mm.
- Peso – 8,2 gramos.
- Rango de temperatura – -20 a 70 °C.

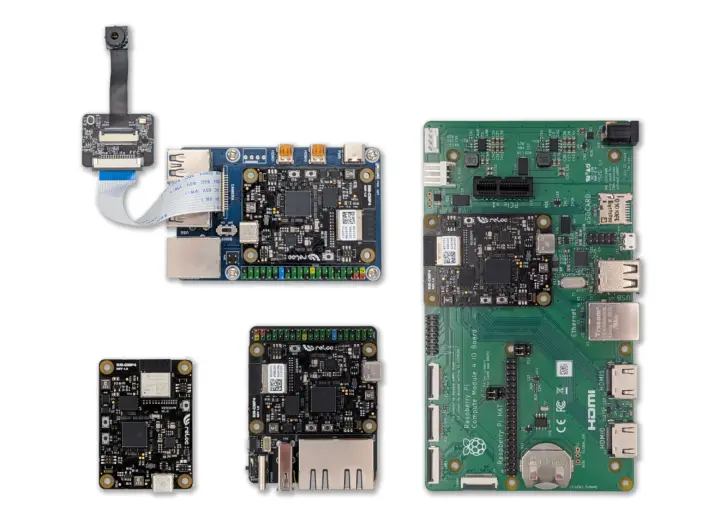

La cara inferior muestra los dos conectores B2B de 100 pines. RELOC ya probó el módulo en una placa Waveshare CM4 to Pi 4B, una portadora dual Ethernet y el Raspberry Pi Compute Module 4 IO board.
¿Qué se pierde frente a un CM5 real?
El encaje es prolijo en lo físico, pero la compatibilidad eléctrica tiene límites. Pierdes el HDMI y el PCIe del Raspberry Pi, el USB queda limitado a 2.0 (480 Mbps frente a los 10 Gbps del USB 3.2 Gen 2 que ofrece el CM5) y el Ethernet baja a 100 Mbps. Sí sobreviven los MIPI CSI y DSI para cámara y display más los GPIO.
En el Core Board ESP32P4C5 con conectores MIPI compatibles con Raspberry Pi ya se notó que el ESP32-P4 solo soporta el módulo original de cámara del Raspberry Pi (OV5647) y no los módulos más recientes basados en Sony IMX. Con los displays oficiales la situación es algo mejor, aunque requiere una librería externa al árbol, al menos por ahora.
Software, precio y disponibilidad
En lo lógico el SCINTIX P4 no corre Raspberry Pi OS. RELOC promete compatibilidad completa con el SDK ESP-IDF de Espressif y sus demos, además de soporte de Arduino y PlatformIO listos para usar. Como campaña próxima en Crowd Supply, nada se ha liberado todavía, pero la firma adelanta esquemáticos, lista de materiales, diagramas de pinout, modelos mecánicos 3D, ejemplos de firmware que cubren Wi-Fi, BLE, Ethernet, display y cámara, un proyecto demo del board completo y librerías de componentes compatibles con KiCad.
RELOC ya armó la página en Crowd Supply para el lanzamiento futuro, aunque la ficha en el sitio de RELOC indica que el SCINTIX P4 está disponible y que hay que contactarlos para conocer el precio.
¿Cuándo conviene un compute module ESP32-P4 sobre un CM5?
Cuando el proyecto vive a nivel de microcontrolador: control en tiempo real, periféricos analógicos, latencias predecibles, consumo bajo y software embebido sin Linux. El CM5 con su Cortex-A76 de cuatro núcleos a 2,4 GHz arrasa en cómputo (varias decenas de veces más rápido en SoC bruto), pero requiere arranque desde flash, sistema operativo y mucho más consumo en idle. Para una HMI con pantalla MIPI, una cámara OV5647 y conectividad Matter, el ESP32-P4 puede correr ese stack con su FreeRTOS en milisegundos desde reset, con una BOM más barata y sin la disponibilidad caprichosa que el CM5 sigue arrastrando en distribuidores chilenos como Olimex o EMSur.
