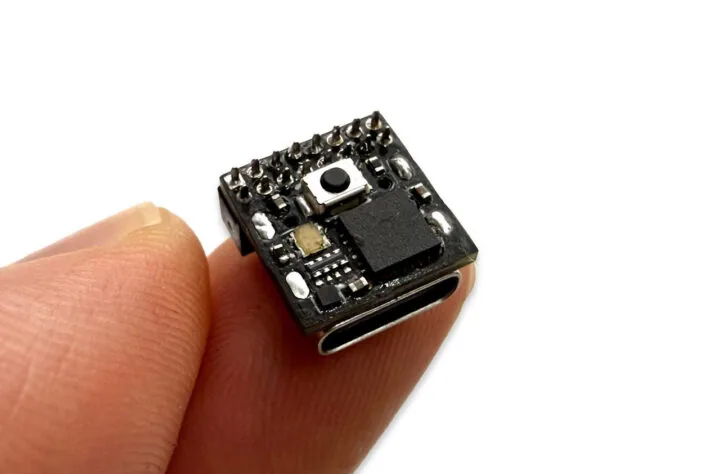

La empresa canadiense Moddo diseñó la placa Pinch, que según afirma es la placa compatible con Arduino de 32 bits más pequeña hasta ahora, con apenas 10,9 x 10,5 mm.
La placa se apoya en un microcontrolador Microchip SAMD11 Cortex-M0+ con 4 KB de SRAM y 16 KB de flash, e incluye un LED RGB, un botón de reset y bootloader, un regulador LDO de 3,3 V, un puerto USB-C y un total de 12 GPIO.
¿Qué especificaciones tiene la Moddo Pinch?
- Microcontrolador Microchip SAM D11 (ATSAMD11D14A), núcleo Arm Cortex-M0+ a hasta 48 MHz.
- RAM 4 KB de SRAM.
- Almacenamiento 16 KB de flash (12 KB para sketches, 4 KB para el bootloader).
- USB 1 puerto USB Type-C para alimentación, programación (CDC serie) y HID.

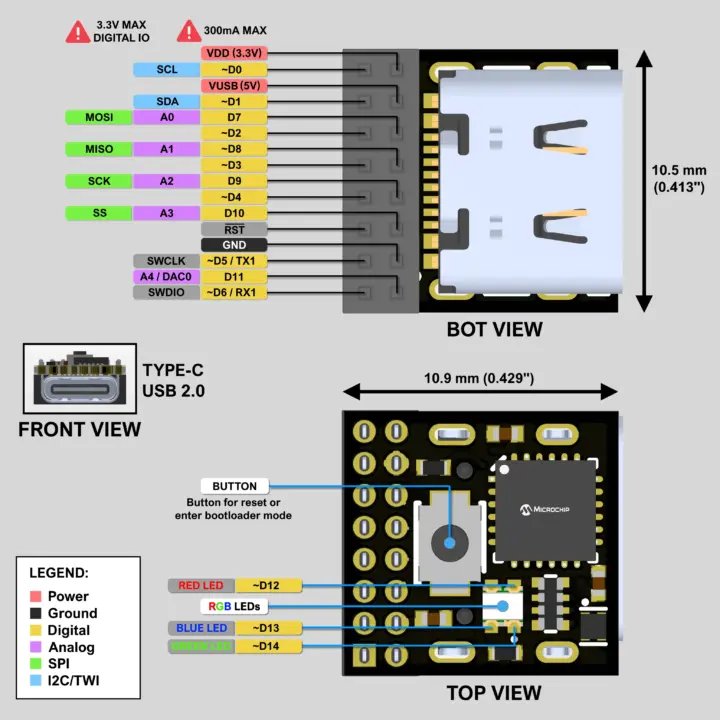

- Expansión cabezal de 16 pines con paso de 1,27 mm, 12 GPIO (D0-D11), 5 entradas analógicas (A0-A4), 11 PWM, 1 DAC, 1 I2C, 1 SPI y 2 UART (multiplexadas con USB y D5/D6).
- Depuración SWD en D5 (SWCLK) y D6 (SWDIO).
- Alimentación 5 V vía USB-C con máximo de 500 mA, LDO de 3,3 V con máximo de 300 mA.
- Dimensiones 10,9 x 10,5 mm.
¿Cómo se programa?

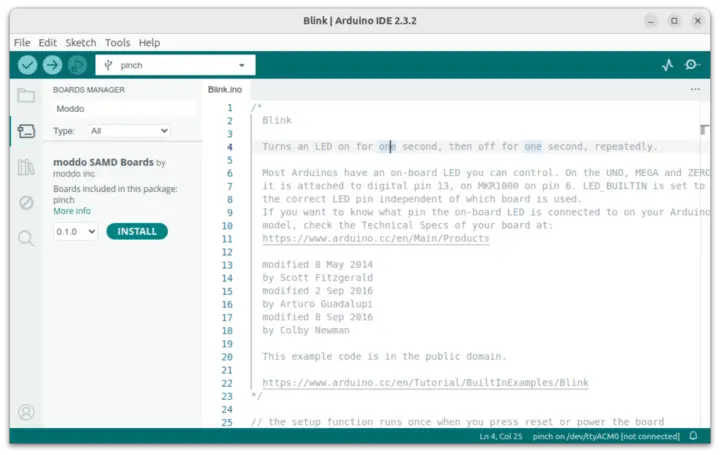

La placa es compatible con el Arduino IDE. Basta con agregar la URL del paquete https://raw.githubusercontent.com/moddoio/moddoBoards-SAMD/main/package_moddo_index.json a la lista de "Additional Boards Manager URLs" en la ventana de preferencias, instalar el paquete moddo SAMD Boards y seleccionar la placa pinch. El autor advierte que el paquete tuvo un problema y no se instaló en su primer intento, aunque debería ser una corrección sencilla.
La empresa entrega más detalles técnicos y opciones de placa en GitHub. Moddo señala que la placa es lo bastante chica para montajes ajustados y apta para dispositivos HID como teclados y ratones sobre USB nativo.

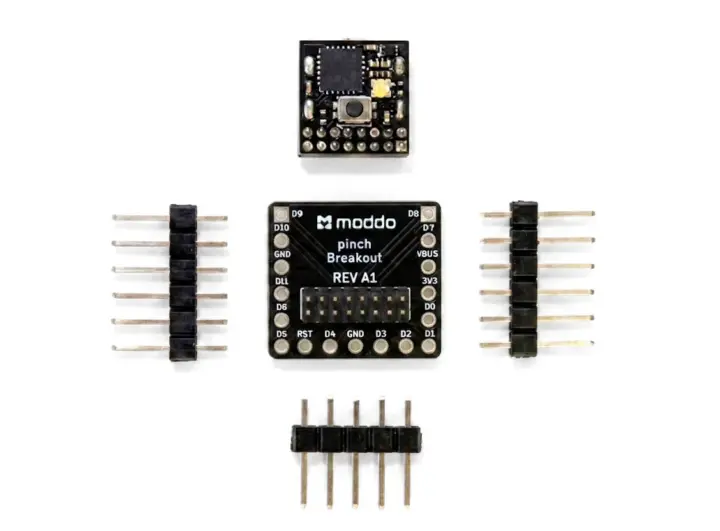

Un tamaño diminuto es ideal para el despliegue final, pero no tanto durante el desarrollo, sobre todo cuando hay que usar un cabezal GPIO de paso 1,27 mm. Por eso la empresa también ofrece un kit que añade una placa de expansión con orificios de paso 2,54 mm y tres cabezales.
¿Es de verdad la más pequeña?
Cada cierto tiempo aparece una nueva "placa Arduino más pequeña del mundo", y el récord cambia con los años. La anterior poseedora del título era la ATTO, de 11,5 x 10,3 mm, basada en un Microchip ATmega32U4 AVR de 8 bits, en lugar del más potente Cortex-M0+ de 32 bits que lleva la Pinch. En rigor existe una más chica, la RPDot basada en el Raspberry Pi RP2040, de solo 10 x 10 mm, pero carece de puerto USB-C y nunca se comercializó, así que su estatus queda en duda.
Justin Kim, líder de diseño y hardware en moddo inc, contó a CNX Software que estaban en la etapa final de pruebas y producción en masa. Aun así, las reservas ya están abiertas para el kit de PCB pinch, a USD 15,90 (unos 15.000 pesos chilenos), con despacho previsto para septiembre de 2026.
