Las placas de circuito impreso personalizadas son cada vez más accesibles para el hobbyista promedio en la última década. Pero un problema persiste: tus circuitos van a tardar al menos un par de días en hacerse. ¿Qué pasa si necesitás prototipos realmente rápidos? [The Raccoon Lab] nos muestra cómo lograrlo con una impresora 3D.

Se arranca con el pipeline habitual de PCB hobby: tomá la idea, hacé el esquemático y luego maquetá la placa en KiCad. Acá empiezan los cambios. Para mantener trazos robustos, se diseñan muy gruesos. Después la PCB se exporta y se abre en software CAD 3D, donde los trazos se extruyen para tener 2 mm de alto. ¡A la impresora!

¿Cómo se vuelve conductiva la PCB impresa?

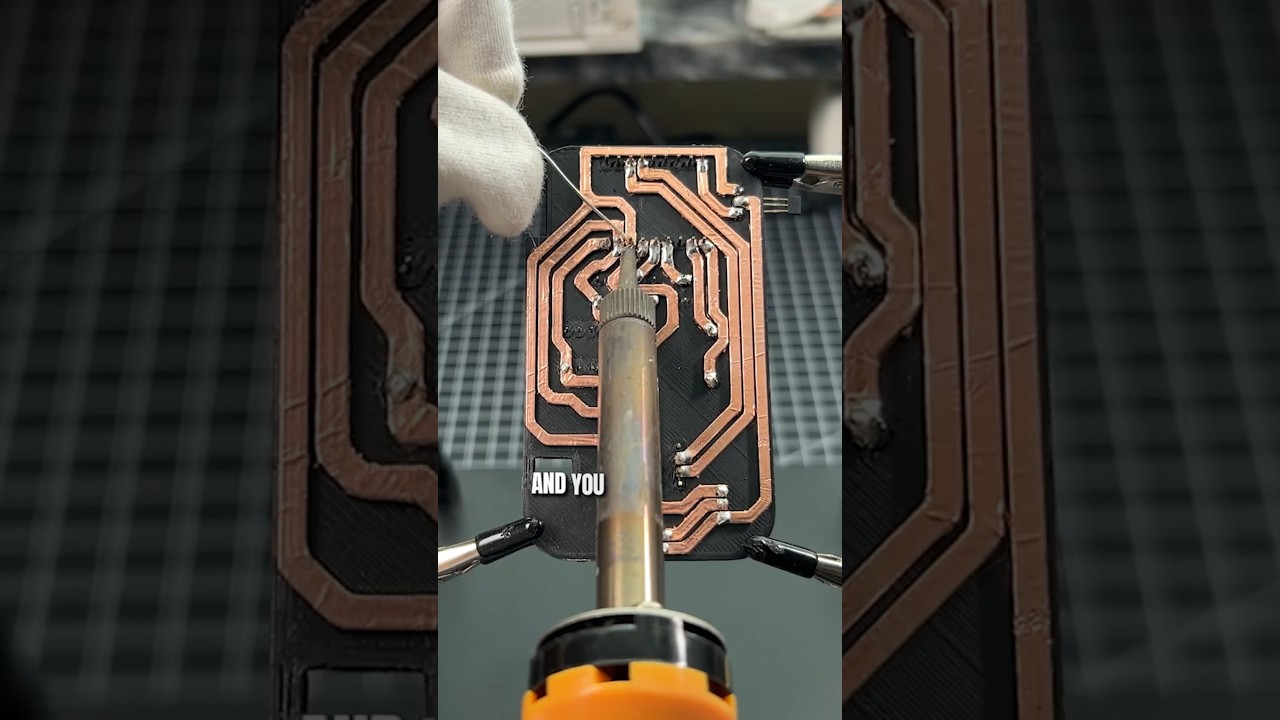

La "placa" recién impresa se vuelve conductiva aplicando cinta de cobre sobre los trazos en relieve, y luego se cortan los excedentes a lo largo del borde elevado.

El resultado es una PCB muy rápida y sucia. No, no está lista para producción, pero para casi cualquier proyecto simple con microcontrolador va a funcionar bien, y es mucho más accesible que fresarla con una CNC. Hemos visto algunas variaciones de este enfoque recientemente, incluyendo software custom diseñado para asistir el proceso.

¿Qué hardware accesible se necesita en Chile?

Para replicar el flujo en condiciones locales, los insumos son:

  • Una impresora 3D FDM cualquiera (las Ender-3 partiendo en CLP 180.000 ya alcanzan)
  • Filamento PLA o PETG (~CLP 8.000-12.000 el kilo)
  • Cinta adhesiva de cobre de 5-10 mm de ancho (~CLP 3.000-5.000 el rollo en MercadoLibre o tienda de electrónica)
  • Un bisturí afilado o cortador rotativo
  • KiCad (gratuito) más cualquier CAD 3D, FreeCAD o Fusion 360

Comparado con mandar una PCB a fabricar a JLCPCB o PCBWay, donde una orden básica con shipping ronda los USD 15-25 y demora 5-10 días hábiles llegando a Chile, el método del Raccoon Lab te entrega una placa funcional la misma tarde.

¿Cuáles son los límites del método?

Conviene calibrar expectativas:

  • Pitch mínimo: la cinta de cobre típica de hobby tiene 5-10 mm, así que microcomponentes SMD 0402 o 0603 no caben. Para through-hole o SMD 1206 está bien.
  • Doble cara: el flujo es de una sola capa. Para multilayer hay que apilar impresiones, lo que rompe la simplicidad.
  • Corriente: una cinta de cobre adhesiva de 0,03 mm de espesor soporta probablemente 1-2 A continuos como máximo. Para fuentes switching o motores, mejor seguir con PCB profesional.
  • Vibración mecánica: la cinta puede despegarse con flexión repetida.

¿Quién lo necesita realmente?

El nicho real son los prototipos de UN día: querés probar un circuito con ESP32 o Arduino antes de mandarlo a producción, y no querés esperar la semana de envío internacional. Para clubes de robótica escolar, laboratorios universitarios y makers que iteran rápido, es una opción. Para producción seria, no.

El proyecto tiene además un upside pedagógico: enseña a estudiantes el flujo completo (esquemático en KiCad, layout, exportación, modelado 3D, impresión, ensamble) sin depender de proveedores externos. Eso lo vuelve un buen ejercicio para electivos de electrónica en colegios técnicos o INACAP.
