Pi-Ener-lite: UPS compacta con Fuel Gauge y RTC para Raspberry Pi Zero

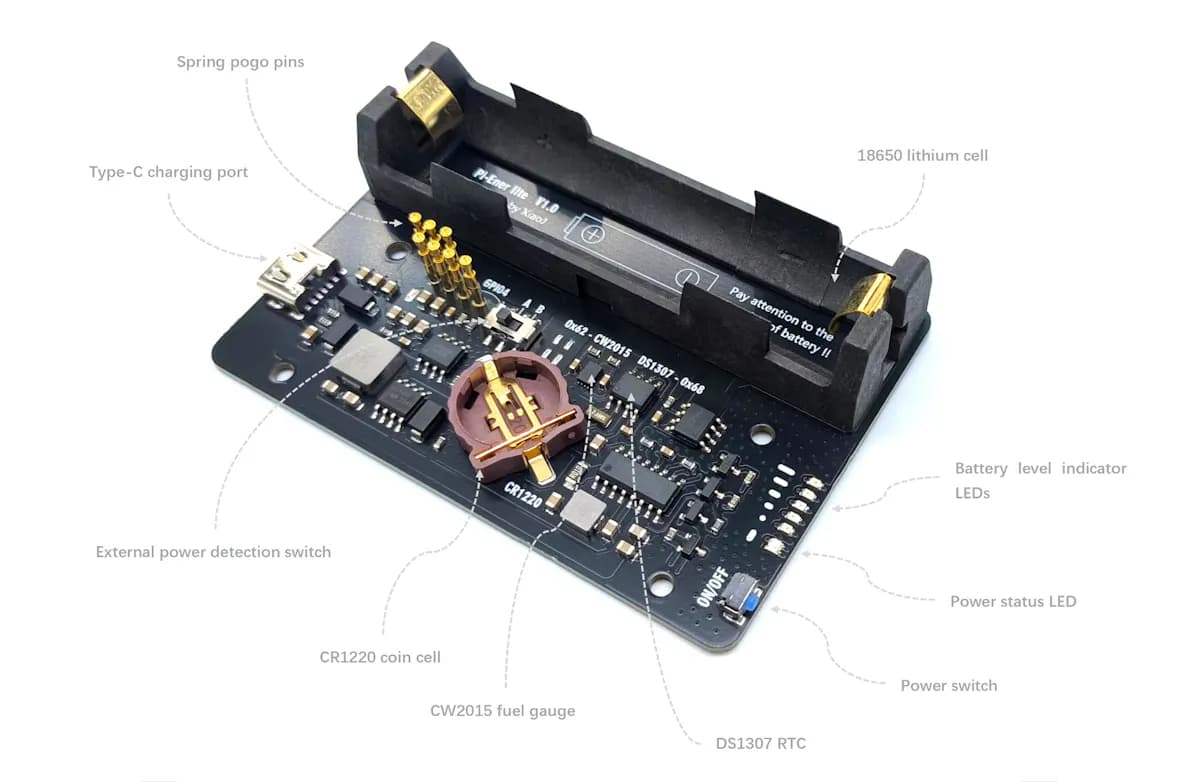

Pi-Ener-lite es una fuente de alimentación UPS compacta diseñada por el estudio ACE para la Raspberry Pi Zero. Se conecta a la placa mediante 7 pogo pins con resorte, los cuales gestionan tanto el suministro de energía como la lectura de datos. El proyecto integra una batería 18650, un chip de medición de carga CW2015 y un chip RTC DS1307, ofreciendo una fuente de alimentación ininterrumpida completa en un formato reducido.

La operación es simple y confiable. Cuando se pierde la alimentación externa, el sistema cambia automáticamente a la energía de la batería. También admite carga y descarga simultánea, por lo que se puede utilizar la Raspberry Pi Zero mientras la batería se recarga. Toda la configuración está protegida contra sobrecargas, descargas excesivas, sobrecorriente y cortocircuitos.

¿Cómo mide la batería y gestiona el tiempo la Pi-Ener-lite?

El chip de medición de combustible CW2015 mide el voltaje de la batería y la capacidad restante con una precisión de ±2%. Por su parte, el chip RTC DS1307, alimentado por una pila de botón CR1220, mantiene la hora incluso cuando se retira la batería principal. Esta combinación convierte a la Pi-Ener-lite en una UPS verdaderamente completa para aplicaciones que requieren continuidad operativa.

Los datos del fuel gauge y del RTC se leen a través de I2C, por lo que es posible acceder a ellos fácilmente mediante Python. El proyecto incluye ejemplos en Python y documentación detallada. Una carcasa opcional imprimible en 3D de código abierto protege todo el sistema. El costo total ronda los 35 USD.

¿Por qué elegir Pi-Ener-lite para tu Raspberry Pi?

Pi-Ener-lite es una UPS compacta diseñada específicamente para la Pi Zero. A diferencia de otras soluciones, deja el conector GPIO libre, permitiendo añadir otros módulos sin problemas. También incorpora medición de batería y un RTC, dos funciones que suelen faltar en los diseños DIY. La carcasa de código abierto añade versatilidad.

El proyecto está pensado para quienes desean una fuente de respaldo confiable sin ocupar espacio extra. La placa se conecta en segundos gracias a los pogo pins. El fuel gauge CW2015 permite monitorear la carga restante con precisión, evitando apagones repentinos. Si buscas una solución profesional para tu Pi Zero, este proyecto cumple con los requisitos.

  • Conexión mediante 7 pogo pins con resorte, sin necesidad de soldar.
  • Batería 18650 con fuel gauge CW2015 para monitoreo de carga.
  • RTC DS1307 con pila CR1220 para mantener la hora exacta.
  • Protección contra sobrecarga, descarga excesiva, sobrecorriente y cortocircuitos.
  • Carcasa de código abierto imprimible en 3D.

Para construir el proyecto, se requiere una batería 18650 y una pila de botón CR1220. El resto de los componentes ya vienen montados en la placa. Si deseas alimentar el sistema desde un voltaje más alto, puedes usar un convertidor elevador DC-DC de 12V para adaptar la entrada. Alternativamente, para aplicaciones industriales, se sugiere considerar un convertidor DC-DC con entrada de 36-48V y salida de 24V.

¿Cómo empezar a usar la Pi-Ener-lite?

El primer paso es conectar la placa a la Raspberry Pi Zero mediante los pogo pins. Luego, instala los controladores para el CW2015 y el DS1307. Finalmente, escribe un script sencillo en Python para leer el voltaje y la hora. La placa del proyecto incluye ejemplos listos para usar.

Si buscas un sistema más potente, puedes emparejar Pi-Ener-lite con una Raspberry Pi 5. En ese caso, debes adaptar la fuente de alimentación, ya que la Pi 5 requiere más corriente. Para la Pi Zero, la solución funciona perfectamente tal como está. El proyecto está diseñado para ser simple, compacto y confiable.

En conclusión, Pi-Ener-lite es una UPS bien diseñada con componentes de calidad y documentación clara. La posibilidad de imprimir una carcasa en 3D la hace aún más versátil. Si buscas una fuente de alimentación de respaldo para tu Raspberry Pi Zero, este proyecto merece atención. Vía Open Electronics.
