Hay muchas maneras de detectar estrés en una persona. Se pueden usar cuestionarios de autorreporte, medir signos vitales como la frecuencia respiratoria y el pulso para inferir el estado, u observar los niveles de hormonas como el cortisol en la sangre.
O se pueden sacar algunas piezas de una PlayStation 4 y ponerse a trabajar. Eso fue exactamente lo que hizo Edwin Hwu, que creó un dispositivo capaz de obtener imágenes de la piel a escala nanométrica y, potencialmente, determinar detalles finos sobre el estado de salud de una persona. Llegó a Hackaday Europe 2026 a contarlo.
Mirar de cerca, muy de cerca
La trayectoria de Edwin es directamente relevante para este proyecto. Trabajó en un instituto de investigación en Taiwán, donde colaboró con el Instituto Nacional de Metrología de Alemania en imágenes de resolución atómica sobre obleas de silicio. Cuando alguien hace trabajo de calibración por debajo del nanómetro para la industria de semiconductores, la cosa va en serio, igual que la microscopía de rayos X en la que también se metió. En materia de observar cosas a escalas diminutas, sabe de lo que habla. Además tiene bastante trabajo en monitoreo de cultivos celulares en tiempo real, evaluación de piel e incluso impresión 3D de alta resolución.
¿Por qué no basta con un microscopio óptico?
La microscopía óptica tiene un problema que se reduce al límite de difracción de la luz: solo permite obtener imágenes hasta una resolución cercana a 1 micrómetro. Por eso se usan microscopios electrónicos de barrido para tareas más finas, porque el límite de difracción de los haces de electrones es mucho menor. Eso permite ver estructuras como nanotubos de carbono o fulerenos, con la limitación de que la superficie debe ser conductora y la observación tiene que hacerse en vacío.
Una tecnología más reciente es el microscopio de fuerza atómica (AFM), que usa una punta muy afilada, de apenas 2 a 3 nanómetros, para tocar literalmente las moléculas. Esto se puede hacer sin necesidad de una superficie conductora ni de vacío. Para explicar la escala, Edwin lo compara con intentar pinchar una moneda de un euro usando la montaña más alta de la Tierra.
Es un instrumento preciso, de resolución altísima, pero un AFM promedio cuesta medio millón de euros, es voluminoso y lento. A menos, claro, que alguien encuentre la forma de construir uno barato.
Del DVD al Blu-Ray

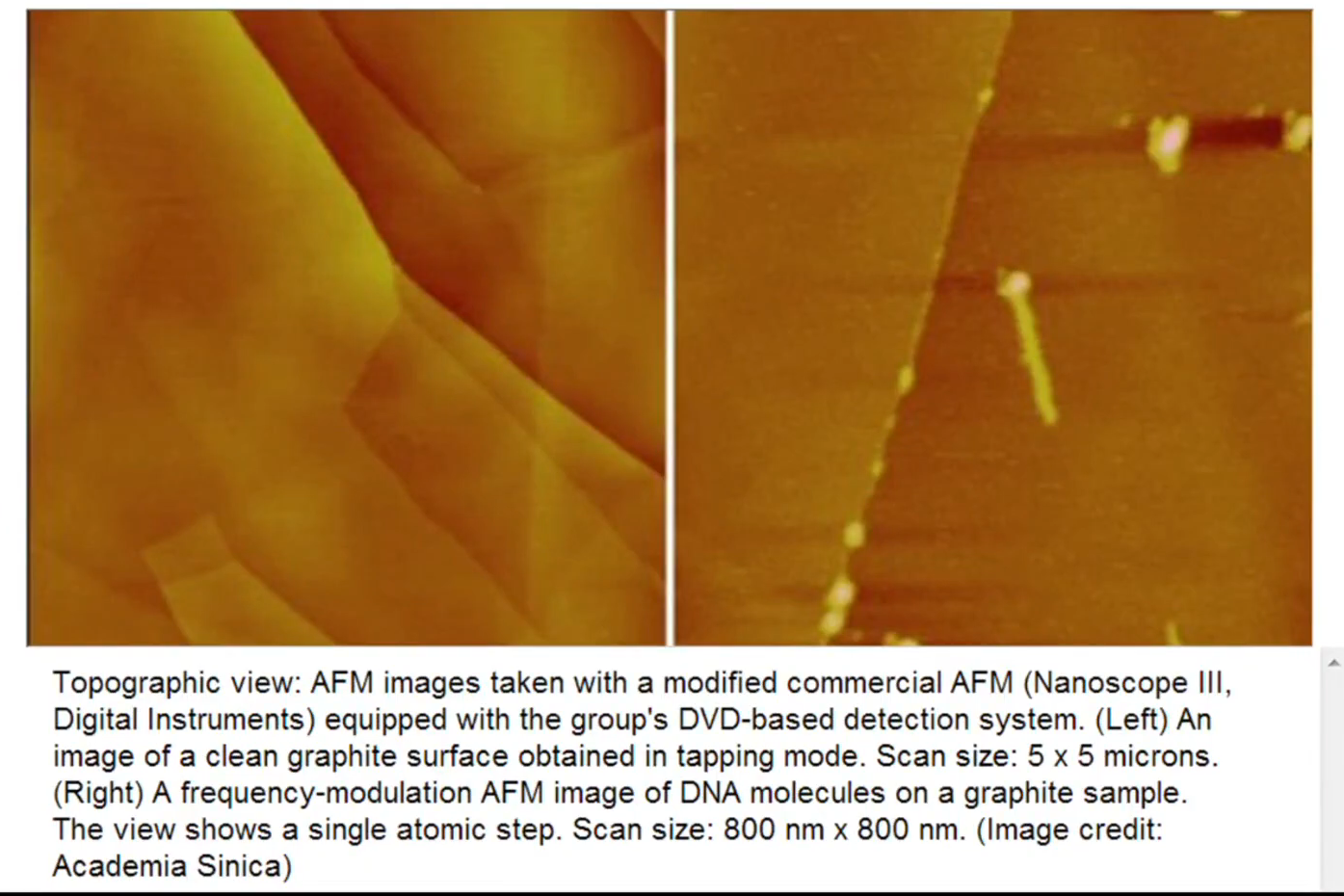

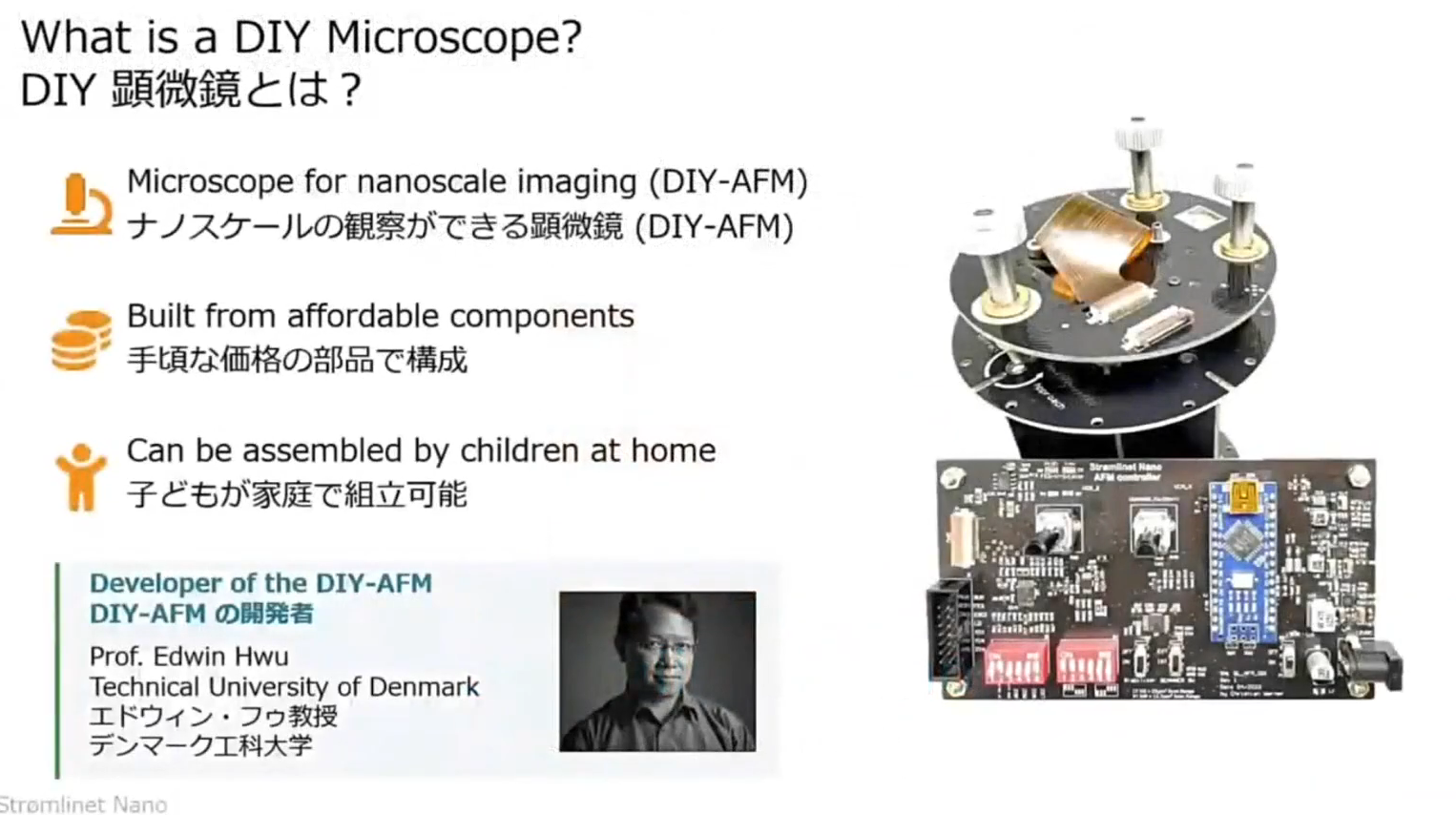

Hace un tiempo, Edwin creó un microscopio de fuerza atómica usando el cabezal óptico de un reproductor de DVD, con el que alcanzó una resolución de 0,39 nanómetros. Con ese montaje fue posible obtener la imagen de una sola hebra de ADN. También cuenta cómo usó simples zumbadores piezoeléctricos para construir un escáner ultrafino: los elementos piezoeléctricos sirven de actuadores, porque se pueden controlar para producir movimientos minúsculos. El trabajo avanzó hasta el punto en que se pusieron a disposición kits de AFM para armar en casa a una fracción del costo de las instalaciones de grado laboratorio.

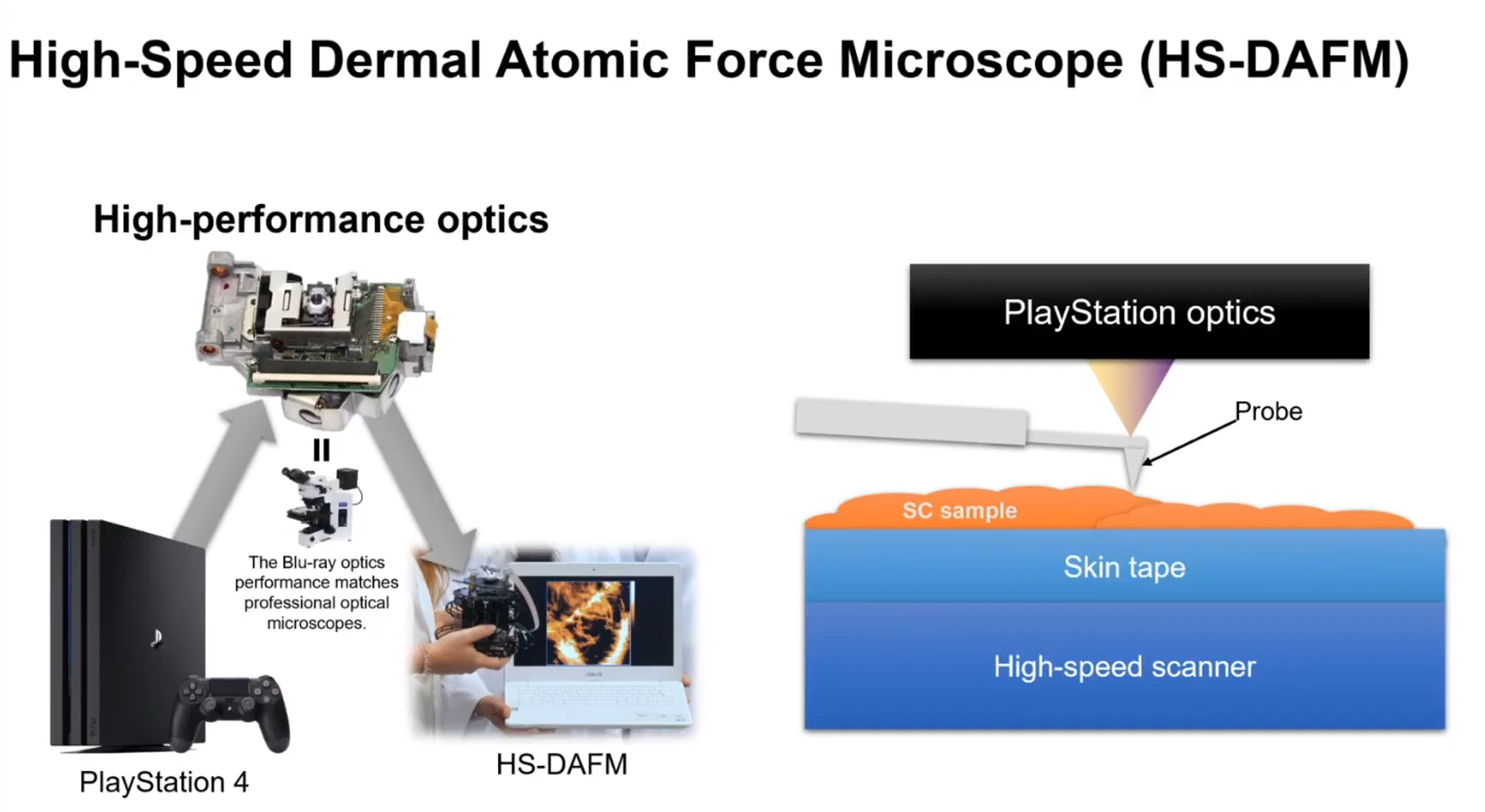

Ese trabajo dio origen a un plan mayor. En su charla, Edwin explica cómo se dio cuenta de que las consolas de videojuegos convertidas en basura electrónica podían transformarse en microscopios de fuerza atómica de última generación. La PlayStation 4 resultó ser la candidata perfecta, con un cabezal óptico Blu-Ray de gama alta capaz de alcanzar el límite de difracción de la luz.
El cabezal Blu-Ray se usa para monitorear el movimiento de la sonda del AFM, mientras que el barrido se logra con un montaje piezoeléctrico igual al del desarrollo anterior basado en DVD. Tiene además la ventaja de que el hardware Blu-Ray está construido para tasas de datos más altas, lo que permite transmitir información desde el cabezal óptico mucho más rápido y acelerar el barrido. Edwin llama a su construcción HS-DAFM, por High Speed Dermal Atomic Force Microscope, porque es 100 veces más rápido que los microscopios de fuerza atómica tradicionales de laboratorio.
¿Qué se puede leer en la piel a escala nanométrica?

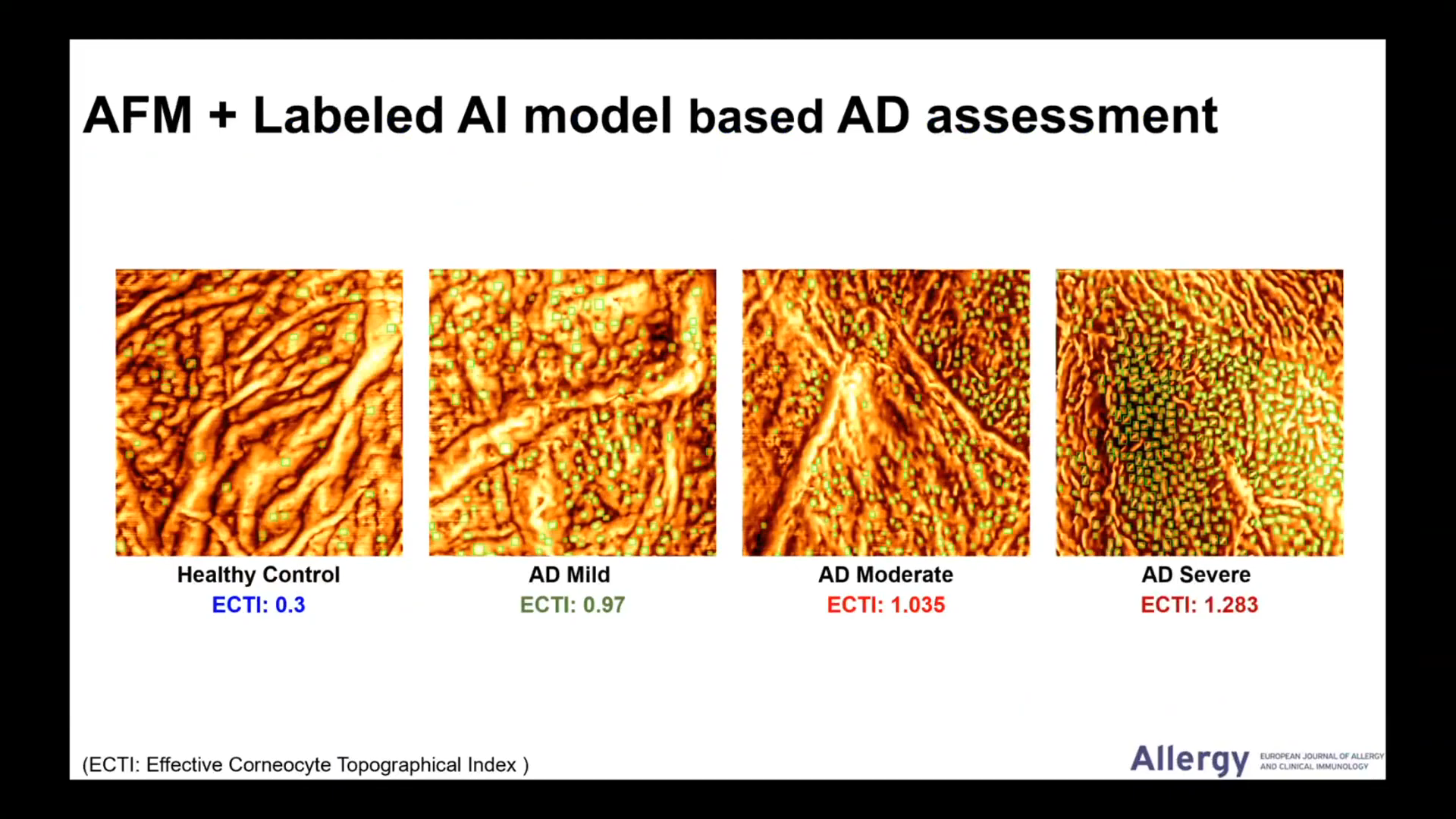

La palabra "dermal" no es decorativa. Edwin puso el instrumento a trabajar en el examen de la nanotextura de la piel con fines diagnósticos. Su charla explica cómo, combinada con sistemas de aprendizaje automático, la herramienta permite investigar condiciones dermatológicas y apoyar el proceso de diagnóstico.
También resultó útil desde la perspectiva de la cosmética, para observar cómo se ve la piel a escala nanométrica en función de factores como el envejecimiento y la exposición a radiación ultravioleta. Con ayuda de herramientas de aprendizaje automático, Edwin encontró que incluso es posible determinar si una persona tiene asma con un 75% de acierto, solo a partir de un barrido de piel. Hay además una exploración sobre estrés mental y nanotextura de la piel, aunque en una etapa muy preliminar.
Las cifras que resumen el proyecto
| Parámetro | Valor |
|---|---|
| Límite de resolución de la microscopía óptica | cerca de 1 micrómetro |
| Diámetro de la punta de un AFM | 2 a 3 nanómetros |
| Costo de un AFM comercial promedio | medio millón de euros |
| Resolución lograda con cabezal de DVD | 0,39 nanómetros |
| Velocidad del HS-DAFM frente a un AFM de laboratorio | 100 veces mayor |
| Acierto en detección de asma por barrido de piel | 75% |
La distancia entre esas dos primeras filas es la que explica todo el proyecto: el salto de micrómetro a nanómetro normalmente cuesta medio millón de euros, y acá lo cubre una consola que alguien iba a botar.
Para el ecosistema maker de la región el dato accionable no es la PlayStation 4 en sí, sino el principio: un cabezal óptico Blu-Ray de consola en desuso ya trae resuelto el problema caro, que es un actuador de enfoque con precisión nanométrica y su electrónica de lectura a alta tasa de datos. Es el mismo tipo de reutilización que hace viable un instrumento de laboratorio en un taller universitario sin presupuesto de instrumentación.
Si alguna vez surgió la curiosidad por los detalles finos de hacer microscopía de fuerza atómica a bajo costo, o por cómo la textura de la piel guarda tantas claves sobre la salud, la charla de Edwin vale la pena. A veces pensar fuera de las limitaciones del equipamiento comercial de laboratorio lleva a cosas notables, como ocurrió acá.
