Cualquiera que haya fabricado sus propios motores sabe lo tedioso que se vuelve enrollar las bobinas. En el caso de Larry el problema era peor. Está construyendo su propia pantalla matricial flip-dot, y cada punto usa dos bobinas electromagnéticas para dar vuelta un imán. En vez de enrollarlas todas a mano, armó su propia máquina bobinadora.
¿Cómo funciona la bobinadora?

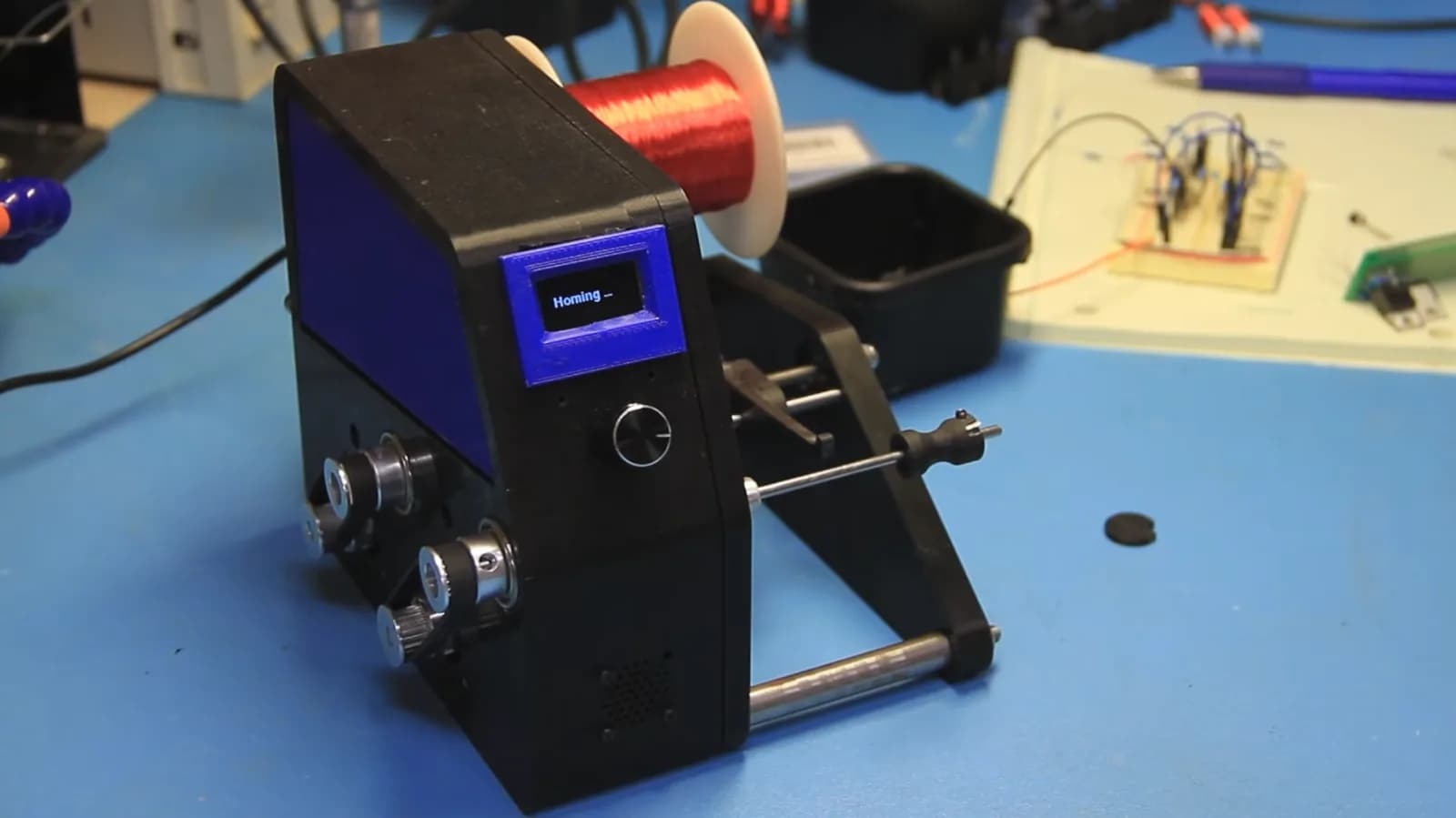

La máquina usa dos motores paso a paso. Uno enrolla el alambre en el carrete y el otro mueve de un lado a otro el carro que guía el alambre, para repartirlo de forma pareja a lo ancho del carrete. Un retén sujeta el carrete y sirve además como punto de amarre para la punta del alambre.
El rollo de alambre gira sobre un par de rodamientos, y el alambre pasa entre dos trozos de espuma que le dan una tensión ajustable. La carcasa está casi toda impresa en 3D, con algunas barras metálicas, rodamientos y transmisiones por correa que completan la estructura.
En la parte electrónica, un Teensy controla la bobinadora, con una pantalla OLED y un encoder rotatorio como mando. Antes de empezar cada bobina, la máquina lleva el carro guía a su posición de origen contra un final de carrera. Después enrolla las capas y lleva la cuenta de cuántas lleva aplicadas.
Otras bobinadoras caseras
Hackaday ya ha mostrado otras bobinadoras antes, entre ellas una impresora 3D adaptada para bobinar estatores. La aplicación para la que Larry hizo esta máquina está en su diseño de flip-dots impresos en 3D.
