Hoy no faltan opciones para quien quiere energía portátil. Un power bank es lo bastante chico para llevarlo a todas partes, pero en general no alimenta nada más grande que un notebook. Las estaciones de energía soportan cargas mayores, aunque suelen ser cajas voluminosas que nadie quiere andar cargando. Juntar lo mejor de los dos formatos es lo que se propuso el youtuber Gadget Industry, informó Hackster.io.
Su estación de energía casera cabe en una mano y entrega más de 500 W de salida total. Tiene un inversor de corriente alterna de 300 W para alimentar equipos como un computador de escritorio, y puertos USB-C de 140 W y 65 W para cargar rápido teléfonos, notebooks y otros aparatos.
¿Qué batería usa?
Gadget Industry partió con cuatro celdas LiFePO4 de 3,2 V y 15 Ah. Conectadas en serie forman un paquete de 12,8 V que llega a 14,6 V con carga completa. Las celdas soportan una tasa de descarga de 3C, o sea hasta 45 A. Un BMS de 100 A vigila el voltaje de cada celda y entrega balanceo y protección contra sobrecorriente y cortocircuito.
Un inversor de 300 W cortado por la mitad
Meter el inversor de 300 W en tan poco espacio fue el desafío mayor. El módulo comercial era demasiado alto, así que Gadget Industry lo desarmó y reorganizó casi todo. Incluso cortó por la mitad la placa del inversor y volvió a unir las pistas cortadas con cables puente.
Los condensadores grandes quedaron acostados en los espacios entre las celdas cilíndricas, y el transformador se trasladó al otro lado del paquete. Los MOSFET del inversor pasaron a un disipador grande de aluminio. Un interruptor térmico de 55 °C enciende un ventilador solo cuando hace falta, para no gastar energía ni hacer ruido cuando el inversor trabaja frío.
Los módulos USB-C de 140 W y 65 W tuvieron cambios parecidos. Sus conectores se desoldaron y se extendieron con cables, para que las placas quedaran planas y los puertos siguieran accesibles en la parte de arriba del equipo.
El módulo de 140 W es bidireccional y sirve también como entrada principal de carga. Gadget Industry agregó además un convertidor elevador y un regulador de voltaje aparte, que permiten recargar la batería de a poco con un cargador común de teléfono de 5 V cuando no hay a mano una fuente USB-PD adecuada.
Carcasa de resina y prueba con un PC

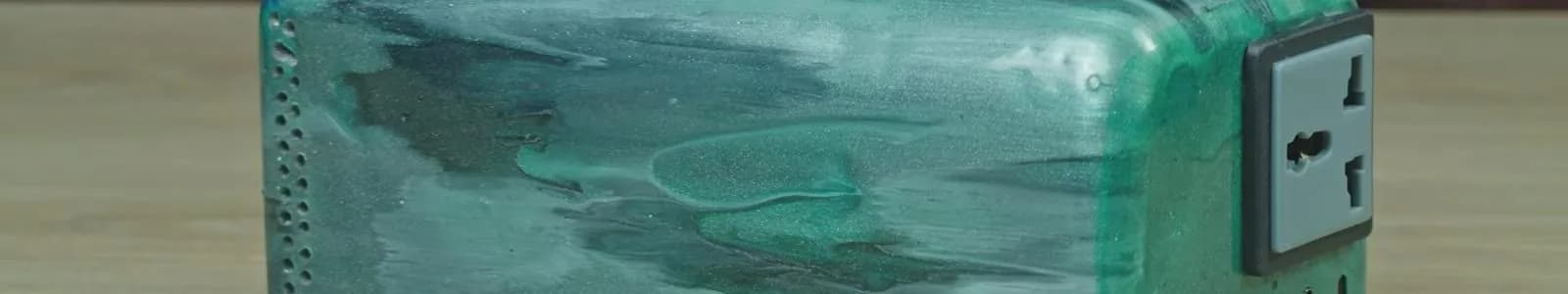

Con todo apretado, la electrónica quedó envuelta en una carcasa de resina epóxica verde oscuro hecha a medida. Una tapa de la misma resina cubre la parte superior, con aberturas para el enchufe de corriente alterna, los puertos USB-C, la ventilación, las luces indicadoras y el botón de encendido.
En las pruebas, Gadget Industry alimentó un PC de escritorio completo desde el enchufe de corriente alterna mientras cargaba rápido dos teléfonos al mismo tiempo. El video del proyecto muestra el armado en detalle.
