¿Necesitás una bisagra en tu diseño impreso en 3D y preferirías no reinventar la rueda? Puede que te resulte útil la bisagra de filamento pegable de Alex Krush.

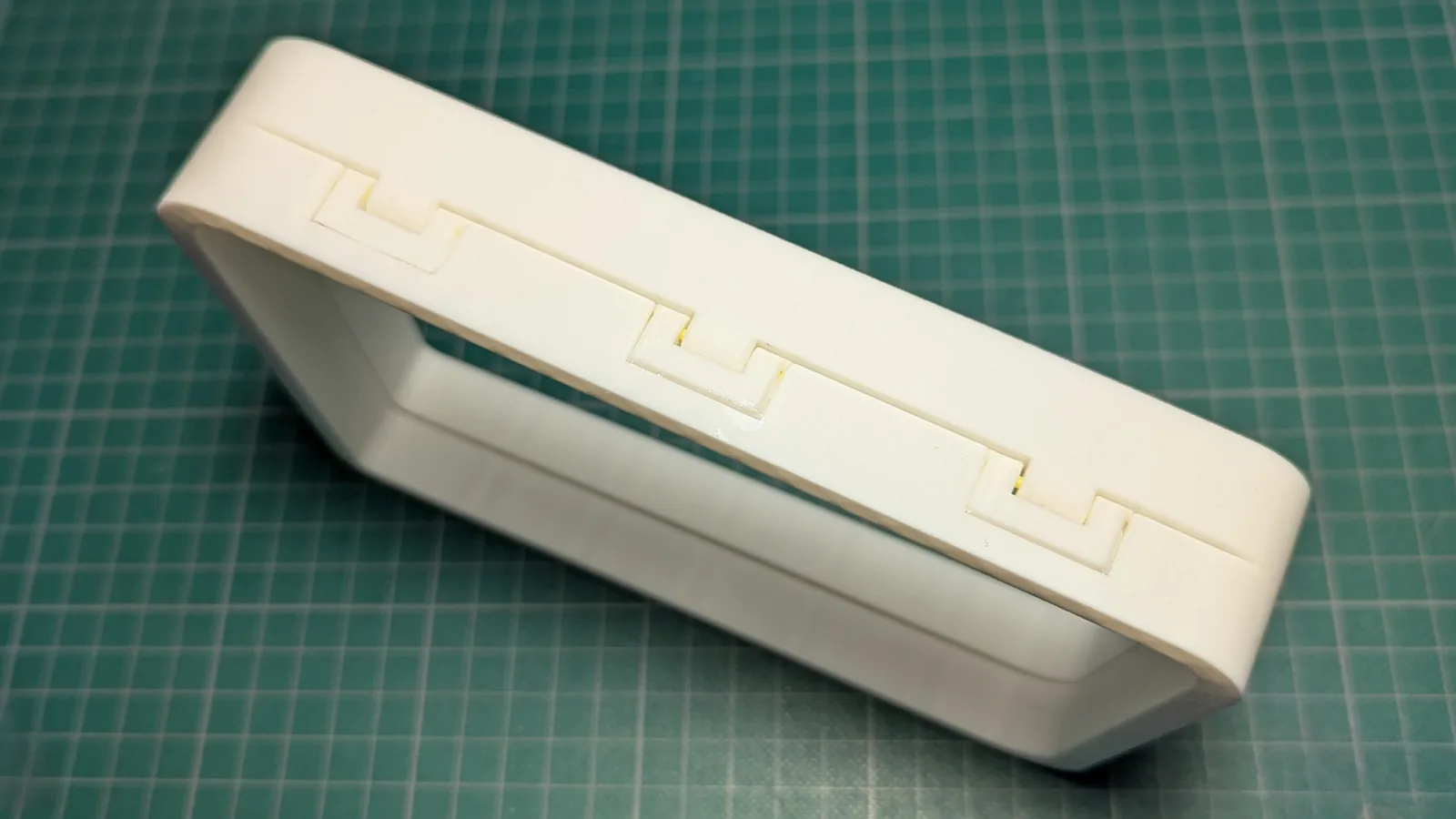

Este diseño imprime la mitad de la bisagra como una pieza separada —la pieza en forma de U que se ve en la foto— que debe pegarse al objeto destino después de imprimirla. Es un poco de trabajo extra, pero hacerlo así tiene un par de ventajas concretas.

¿Por qué imprimir la bisagra en dos partes?

La primera ventaja es que separar elementos de la bisagra permite no tener que elegir entre la orientación de impresión que mejor le sirve al objeto y la que mejor le sirve a la bisagra. Cada parte se imprime con la pose que la favorece y se ensamblan después.

La segunda ventaja es más sutil pero más elegante: la pieza de 1,75 mm de filamento que se usa como pasador queda atrapada después del armado, lo que significa que no hay que pegar el filamento. Eso evita el momento clásico de embarrar la articulación con cianoacrilato y dejar el pasador rígido para siempre.

¿Qué formato de archivo entrega Krush?

Alex provee las partes en formato STEP, lo que facilita ajustes y modificaciones en cualquier CAD. Incorporar el diseño debería ser posible incluso si solo se trabaja con archivos .stl o .3mf: alcanza con operaciones booleanas de sustracción y unión. Pero tener el modelo en STEP es mucho mejor para iterar.

Si querés ver cómo se incorpora STEP o STL dentro de FreeCAD, en Hackaday tienen una guía sobre el tema. Y si tu archivo STL no llegó exactamente como esperabas, también hay una nota anterior sobre cómo arreglar geometrías problemáticas.

¿Cuándo conviene esta bisagra y cuándo no?

La discusión en los comentarios de Hackaday levanta un punto válido: si igual hay que pegar la pieza, ¿para qué la parte intermedia? Una alternativa es preparar un agujero en un lado del cuerpo y una ranura en el otro, calzar el pasador en la pieza superior tipo contraption y deslizarlo dentro. Si el pasador es termoplástico, incluso se puede usar un soldador para fundirlo con la base y evitar el pegamento (mucho más fácil si se imprime en PETG, que no acepta bien el cianoacrilato).

El valor real de este diseño está en proyectos donde la orientación óptima de impresión del cuerpo principal entra en conflicto con la geometría de la bisagra: maquetas, cajas con tapa funcional, prototipos de carcasa con apertura única. Para producción en serie probablemente convenga usar una bisagra prefabricada como vitamin (componente comprado, no impreso), pero la propuesta de Krush sigue siendo útil cuando se quiere mantener el armado autosuficiente desde el filamento.

Una lectura para makers en Chile

Para quien tiene una impresora de filamento y trabaja en proyectos one-off —desde cajas de electrónica DIY con ESP32 hasta carcasas para Raspberry Pi—, este es el tipo de detalle que ahorra una visita a la ferretería. Una bisagra metálica pequeña ronda los CLP 1.500 en distribuidor local, mientras que un metro de filamento PLA cuesta menos de CLP 200 y rinde para varias bisagras. La diferencia es marginal por unidad, pero el flujo de trabajo gana: el diseño completo cabe en un único archivo CAD y un único job de impresión.

La discusión final en los comentarios de Hackaday termina con una idea adicional: hacer un único agujero pasante de lado a lado del objeto, evitando las líneas extra que deja la bisagra impresa por separado. Quedan dos huecos casi invisibles si se usa el mismo filamento que el cuerpo. Es otra opción válida, dependiendo de la estética que se busque.
