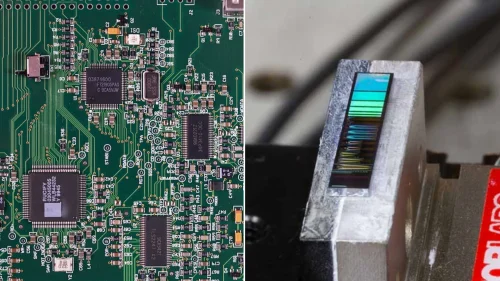

Los chips electrónicos y los fotónicos resuelven el mismo problema, mover y procesar información, por caminos físicos distintos. Los primeros trabajan con electrones que circulan por transistores de silicio; los segundos usan fotones, es decir luz guiada dentro del propio chip. Según Electronics For You, esa diferencia dejó de ser una curiosidad de laboratorio y se volvió una decisión de arquitectura en los sistemas de inteligencia artificial, donde el volumen de datos que hay que trasladar crece más rápido que la capacidad de cálculo.
¿Qué hace exactamente un chip electrónico?
Los circuitos electrónicos siguen siendo la base de la computación digital. Se fabrican principalmente sobre silicio y usan transistores para conmutar señales eléctricas, ejecutar cálculos, almacenar información y controlar hardware.
El problema aparece cuando hay que mover grandes cantidades de datos por vía eléctrica: el consumo sube y el calor también. Es exactamente lo que ocurre en un centro de datos, donde procesadores, memoria y equipos de red intercambian información de forma continua y creciente.
¿Qué aporta la fotónica integrada?
Un chip fotónico, también llamado circuito integrado fotónico, ataca el problema del movimiento de datos usando fotones en lugar de depender por completo de señales eléctricas. Puede integrar láseres, guías de onda, moduladores, filtros y fotodetectores. Las guías de onda dirigen la luz dentro del chip y los moduladores codifican la información sobre la señal óptica.
La ventaja principal es el ancho de banda. La luz transporta grandes volúmenes de información por enlaces que sostienen alta capacidad incluso a distancias largas, algo que la vuelve atractiva para los vínculos entre procesadores, memoria y equipamiento de red. La fotónica integrada además acerca la conexión óptica al hardware de cómputo y puede reducir el consumo energético de algunos enlaces de alta velocidad.
Para dimensionarlo con cifras de contexto que la nota original no entrega: la fotónica de silicio opera en las ventanas de 1.310 y 1.550 nanómetros, las mismas de las telecomunicaciones por fibra. Los puertos ópticos de centro de datos ya están estandarizados en 800 Gb/s, con equipamiento de 1,6 Tb/s entrando en despliegue, mientras que un carril eléctrico de cobre de alta velocidad se mueve hoy en el orden de los 112 Gb/s y empuja con dificultad hacia los 224 Gb/s.
Por qué la luz no reemplaza al silicio
La fotónica no desplaza a la electrónica. Generar, detectar y controlar luz exige componentes especializados, y el silicio no es por sí mismo una fuente eficiente de luz: hay que sumar láseres de otros materiales. Los circuitos electrónicos, en cambio, siguen siendo la mejor herramienta para el cómputo, el control y la lógica.
El resultado es una arquitectura híbrida. La electrónica se queda con el cálculo denso y el control, mientras la fotónica traslada los datos entre las distintas partes del sistema. Ese reparto de tareas es el que se está imponiendo en las cargas de trabajo de inteligencia artificial y en cualquier aplicación intensiva en datos.
Dos formas de mover un bit
| Aspecto | Chip electrónico | Chip fotónico |
|---|---|---|
| Portador de la señal | Electrón | Fotón |
| Fortaleza | Cálculo, lógica, control, memoria | Transporte de datos, enlaces largos |
| Límite práctico | Consumo y calor al mover datos | Requiere láser y conversión óptica a eléctrica |
| Componentes típicos | Transistores, celdas de memoria | Guías de onda, moduladores, fotodetectores, láseres |
| Rol en un sistema de IA | Cómputo | Interconexión |
¿Qué significa esto para Chile y la región?
En la práctica, la fotónica llega a Chile antes por la infraestructura de red que por el chip. El cable submarino Curie, que une Valparaíso con la costa oeste de Estados Unidos, opera desde 2019, y el proyecto Humboldt apunta a conectar el país con Asia y Oceanía. Toda esa capacidad se transporta con luz, no con cobre.
Para quien diseña electrónica a menor escala, la lectura es distinta pero útil: la lógica de "procesar donde está el dato y transmitir sólo lo necesario" es la misma que aplica un microcontrolador con sensor local. La diferencia de escala no cambia el principio de ingeniería, que es minimizar el movimiento de información porque ahí se va la energía.
