Investigadores del MIT desarrollaron una plataforma de fabricación a escala de oblea que podría ampliar de manera significativa las posibilidades de diseño de los chips de fotónica de silicio, al volverlos a la vez mecánicamente flexibles y ópticamente transparentes. La tecnología ataca una limitación de fondo de la fotónica de silicio convencional, donde los circuitos ópticos de alto rendimiento suelen fabricarse sobre sustratos rígidos y opacos.
El avance técnico clave es poder fabricar estos dispositivos usando procesos de manufactura de semiconductores ya establecidos, sobre obleas de 300 milímetros, en lugar de producir apenas un puñado de dispositivos flexibles o transparentes experimentales en el laboratorio. Eso crea una ruta posible hacia la manufactura escalable de una nueva clase de circuitos fotónicos integrados.
¿Qué cambia respecto de la fotónica de silicio actual?
La fotónica de silicio integra componentes ópticos, como guías de onda y otros dispositivos de escala nanométrica, sobre chips semiconductores, lo que permite controlar y procesar la luz dentro de sistemas electrónicos muy compactos. Los procesos convencionales de fundición pueden fabricar miles de millones de esas estructuras ópticas con alta precisión, pero los chips resultantes siguen siendo rígidos.
La nueva plataforma cambia las características físicas del sistema fotónico terminado sin renunciar a las ventajas de la manufactura de semiconductores a gran escala. Ese es el punto que la separa de los trabajos anteriores en el área.
¿Cuánto aguanta el chip al doblarse?
Los investigadores demostraron la robustez mecánica de la tecnología doblando un chip miles de veces alrededor de cilindros de distintos diámetros, incluido uno aproximadamente tan angosto como un tornillo pequeño. El dispositivo mantuvo su desempeño pese a la deformación mecánica repetida.

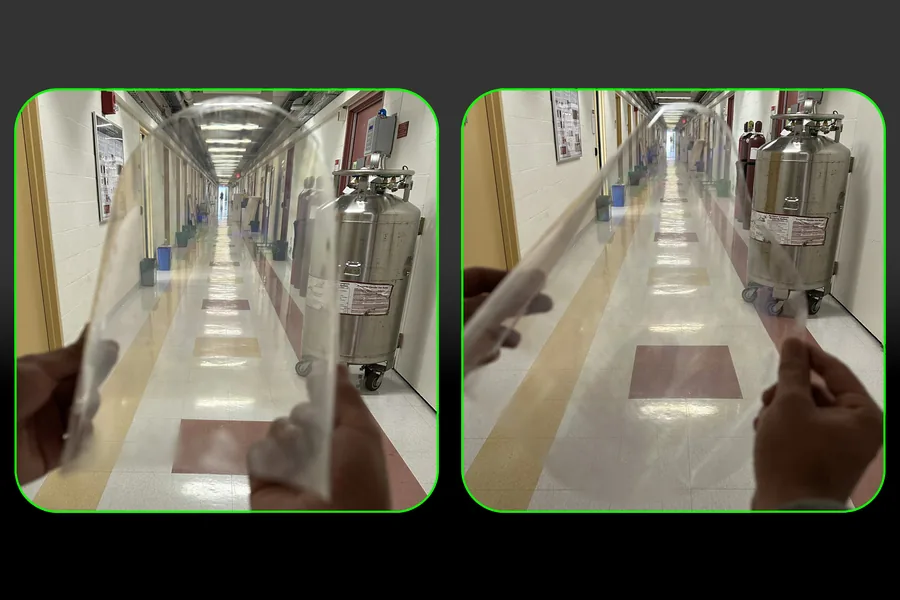

Las pruebas ópticas también mostraron que mirar a través de los chips transparentes producía neblina y distorsión limitadas, un requisito importante para aplicaciones de visualización y de sensado.
| Propiedad demostrada | Resultado |
|---|---|
| Formato de fabricación | Obleas de 300 mm con procesos de semiconductores establecidos |
| Flexibilidad | Miles de ciclos de doblado sobre cilindros de distinto diámetro |
| Radio mínimo probado | Un cilindro aproximadamente tan angosto como un tornillo pequeño |
| Transparencia | Neblina y distorsión limitadas al mirar a través del chip |
| Compatibilidad | Infraestructura de manufactura de fotónica de silicio existente |
¿Dónde se usaría esto?
Esta combinación de flexibilidad, transparencia y fabricación a escala de oblea podría abrir oportunidades para sistemas electrónicos y fotónicos que deban adaptarse a superficies curvas o en movimiento. Entre las aplicaciones potenciales aparecen sistemas de monitoreo de salud que se ajustan al cuerpo, sensores ópticos flexibles y pantallas transparentes de realidad aumentada integradas en superficies curvas, como visores de protección.
La plataforma es particularmente relevante porque se apoya en la infraestructura estándar de manufactura de semiconductores, en vez de depender solo de procesos especializados de laboratorio. Esa compatibilidad podría facilitar que la tecnología siga desarrollándose dentro de los ecosistemas de fabricación de fotónica de silicio que ya existen.
Al convertir circuitos fotónicos tradicionalmente rígidos en dispositivos flexibles y transparentes, el método de fabricación podría ayudar a sacar la fotónica integrada de las arquitecturas planas convencionales y llevarla a una nueva generación de sistemas electrónicos y ópticos conformables.
