Si querés aire muy frío, vas a tener que meterte de lleno en la magia de la termodinámica para encontrar una forma práctica de conseguirlo. Hyperspace Pirate hizo esa búsqueda y dio con el diseño de cryocooler Gifford-McMahon, un sistema lo suficientemente simple como para que pudiera armar el suyo con piezas impresas en 3D y un Arduino.
Habrás notado que los compresores de aire se calientan mucho cuando funcionan. Y al revés, el aire comprimido sale bastante frío cuando se libera. La compresión aumenta la temperatura, mientras que la expansión la baja.
Si se repitiera el ciclo de compresión y expansión una y otra vez, terminaríamos con un aumento neto de temperatura por las ineficiencias del proceso. Pero el cryocooler Gifford-McMahon "hace trampa" al separar la parte fría del sistema de la parte caliente. Consiste en una cámara con un pistón hueco en su interior que se mueve hacia adelante y hacia atrás para llevar el aire al lado frío o caliente (la entrada viene de un compresor externo). El pistón está relleno de un material que transfiere y retiene calor con facilidad, plomo en perdigones en este caso, lo que ayuda en la transición entre lados.
¿Qué hace que el Gifford-McMahon funcione?
El resultado es un enfriamiento neto progresivo del aire interno, mientras el aire externo se calienta. La elegancia del diseño está en que no necesita refrigerante químico ni componentes exóticos: solo la separación física entre las zonas térmicas y un material regenerador que actúa como reservorio de calor.

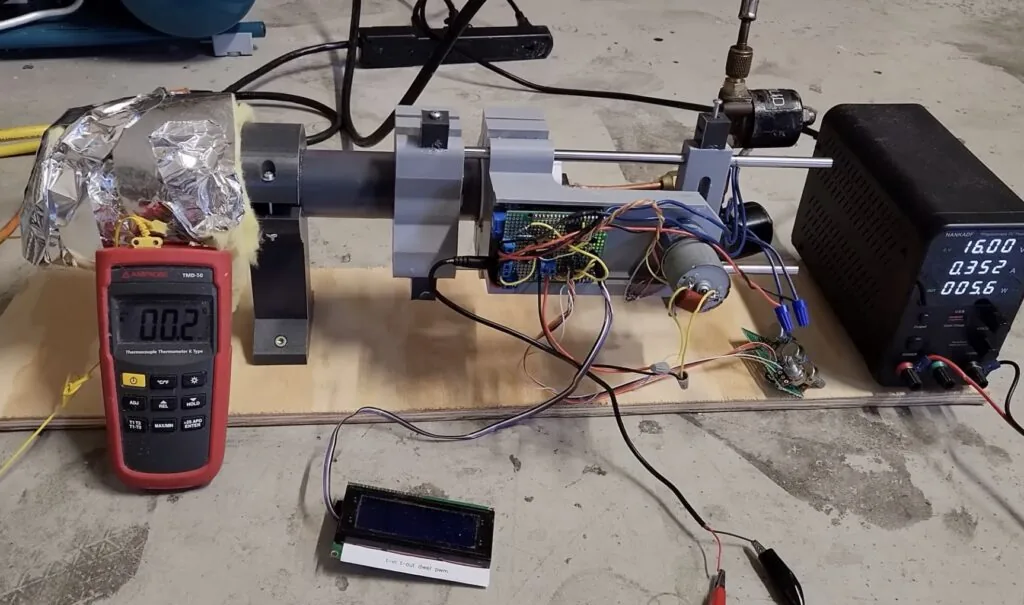

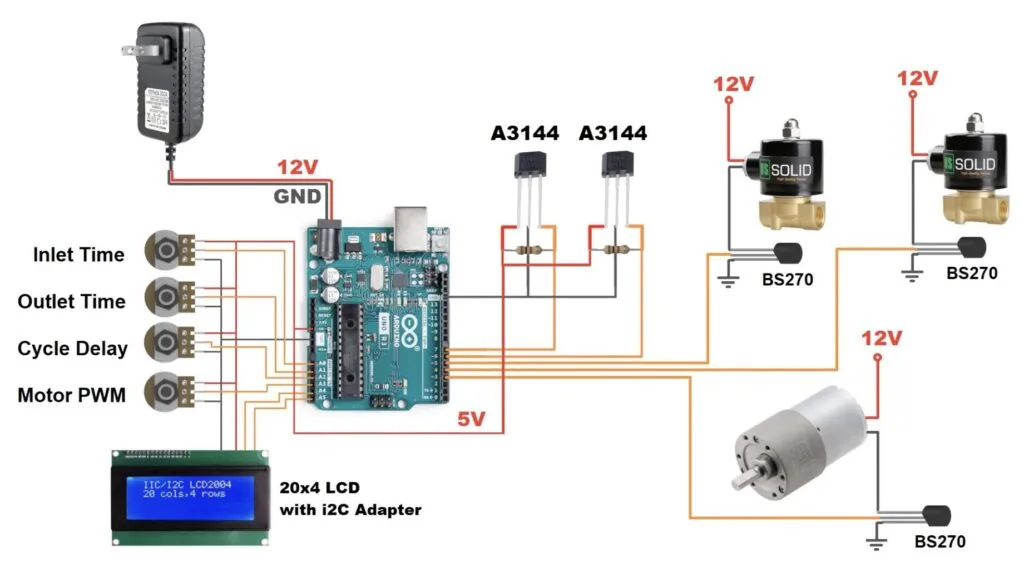

Hyperspace Pirate construyó su cryocooler Gifford-McMahon con presupuesto acotado. En el fondo es solo un cilindro con un pistón adentro. Pero está sellado, así que un actuador externo mueve el pistón con imanes. Un Arduino UNO Rev3 controla la rotación de un stepper, que se traduce en movimiento lineal para mover el cilindro hacia adentro y hacia afuera. En la primera versión los extremos del recorrido se detectaban con finales de carrera, pero después cambió a sensores Hall. Como usó un Arduino, pudo sincronizar con precisión el movimiento del pistón con la apertura de la válvula del cilindro.
¿Hasta dónde puede enfriar este diseño?
Con este enfoque, Hyperspace Pirate llegó a temperaturas tan bajas como -70 °C. No es del todo criogénico (la frontera convencional son los -150 °C), pero ya es muy frío. Hubiera sido posible bajar más usando aire muy seco u otro gas, pero a esas temperaturas se formaba hielo y el sistema se trababa.
Aun así, -70 °C es muy impresionante y útil para todo tipo de trabajos, sobre todo tratándose de un cryocooler tan económico. Como referencia, un cryocooler comercial Sumitomo SRDK-415D ronda los USD 25.000 sin contar el compresor de helio, lo que convierte a este proyecto DIY en una demostración pedagógica notable de un principio termodinámico clásico aplicado con hardware accesible.
Para makers chilenos interesados en replicarlo, los componentes esenciales (UNO Rev3, motor stepper NEMA 17, sensores Hall, perdigones de plomo y filamento PETG) se consiguen por bajo los CLP 60.000 entre distribuidores locales y MercadoLibre, sin contar el compresor de aire, que es probablemente la pieza más costosa del setup.
