Luxonis ha presentado un prototipo de la M8 Controller Box, un módulo de expansión de E/S industrial para las cámaras de visión artificial OAK4, las cuales funcionan con el chip Qualcomm DragonWing QCS8550. Al conectarse a través de la interfaz M8 de la cámara, el módulo añade conectividad GPIO, relés, CAN, serial y USB, permitiendo que los sistemas basados en OAK4 interactúen directamente con sensores, actuadores, PLCs, motores y otros equipos industriales para aplicaciones de visión artificial y automatización.
El módulo prototipo cuenta con 16 GPIOs, cuatro relés de 16A, CAN 2.0, RS232, dos puertos USB 2.0 Tipo-A, una salida estroboscópica aislada, audio integrado, tres botones y tres LEDs de estado. Se alimenta directamente desde el conector M8 de la OAK4 y es compatible con montaje en riel DIN y estándar VESA.
Especificaciones de la Luxonis M8 Controller Box:
- MCU – Raspberry Pi RP2040 dual-core Arm Cortex M0+ a 133 MHz con 264KB SRAM
- Interfaz host – Conector M8 para conectar cámaras Luxonis OAK4 (solo modo independiente) y puerto de paso M8
- Audio – Conector de 3.5mm para audífonos/AUX con entrada de micrófono; zumbador/altavoz integrado que se desconecta automáticamente al usar el puerto 3.5mm
- USB – 2 puertos USB 2.0 Tipo-A (límite de corriente compartido de 500mA)
- Serial – Interfaz RS232
- Expansión – 16 GPIOs (nivel lógico 3.3V, protección contra ESD y voltaje inverso; corriente máxima combinada de 50mA)
- Otras E/S – Salida de controlador estroboscópico aislado (soporta luces de 5–24V); 4 relés de potencia SPDT/Latching (hasta 16A, voltaje de conmutación máximo de 400VAC); soporte para CAN 2.0A y 2.0B con tasa de datos de hasta 1 Mbps
- Miscelánea – 3 botones táctiles físicos; 3 LEDs de estado
- Energía – 5V suministrados directamente vía conector M8 de la OAK4 (no requiere fuente externa para operación básica); 2 salidas de 3.3V para sensores externos (450mA máx. combinados)
- Dimensiones – 123 x 78 x 29 mm (Ancho x Alto x Profundidad)
- Peso – 300 gramos
- Montaje – Orificios VESA de 75 mm; compatible con riel DIN (clip incluido)
La imagen superior muestra la M8 Controller Box en sus vistas frontal y posterior, equipada con bloques de terminales para facilitar la conexión de cables.
La M8 Controller Box se encuentra actualmente en su fase de prototipo "PR1", lo que significa que ofrece acceso temprano a desarrolladores y profesionales antes del lanzamiento de las unidades de producción final. Luxonis señala que CAN Bus, USB-A, UART/RS232, LEDs, botones, relés y GPIOs son totalmente compatibles en esta revisión de hardware, mientras que la salida estroboscópica solo tiene soporte parcial. El controlador también admite funcionalidad de divisor FSync (sincronización de fotogramas) a través de la interfaz M8 para sincronizar múltiples cámaras; funciones adicionales como el paso M8 y las interfaces ADC/I2C/SPI se añadirán más adelante.
En el aspecto de software, el control de GPIO y periféricos se expone a través del protocolo USB-to-interfaces (u2if), y las aplicaciones se ejecutan directamente en el dispositivo OAK4 usando la herramienta oakctl CLI. Además, el repositorio oak-examples en GitHub incluye ejemplos en Python que cubren el control de relés, comunicación CAN, GPIO, control de LED, audio y detección de códigos de barras.

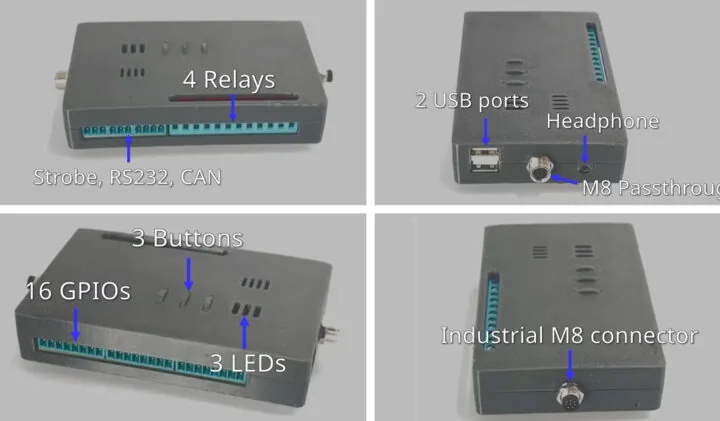

La imagen detalla todas las entradas y salidas disponibles en el módulo, diseñadas para entornos industriales exigentes.
Anteriormente, hemos escrito sobre diversas cámaras de visión artificial con IA para aplicaciones industriales, incluyendo la Arducam KingKong y las cámaras industriales EDATEC ED-AIC2020, así como la cámara OAK Thermal PoE de Luxonis. Estos productos combinan procesamiento de IA y cámaras en un solo dispositivo, pero la nueva M8 Controller Box adopta un enfoque diferente. Actúa como un módulo de expansión de hardware dedicado, otorgando a las cámaras OAK4 control físico directo sobre entornos industriales externos, eliminando por completo la necesidad de un PLC separado o un PC host.

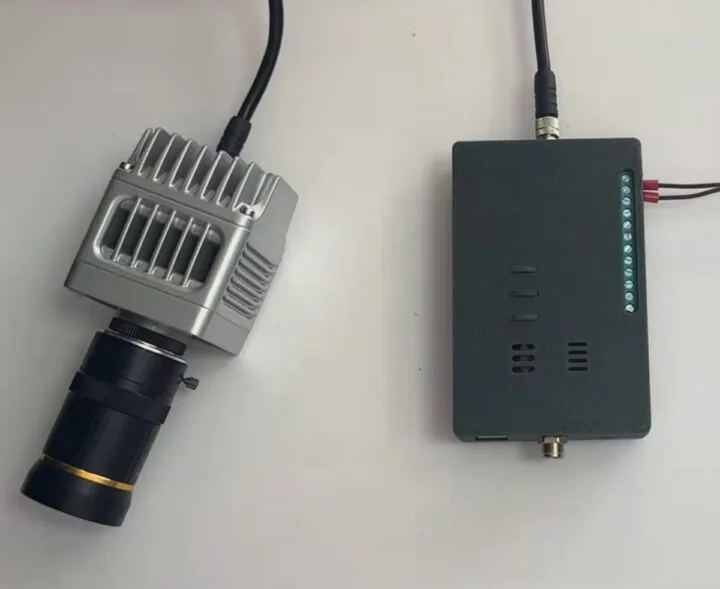

En la imagen se observa la cámara OAK4 (izquierda) conectada físicamente a la M8 Controller Box (derecha) mediante el cable M8 suministrado.
La Luxonis M8 Controller Box (prototipo PR1) está disponible por 249 USD en la tienda de la compañía. El paquete incluye la caja controladora, un cable M8, un clip de montaje para riel DIN y terminales de tornillo enchufables. Como kit de evaluación de prototipos, está diseñado para uso profesional y de desarrollo, y no está certificado para aplicaciones de usuario final o consumidor. Información adicional está disponible en el blog de la compañía.
