Los tornillos son sujetadores útiles para piezas impresas en 3D, pero la efectividad de un tornillo (sin contar la facilidad o el dolor de cabeza al insertarlo) depende del agujero. Esta guía completa sobre cómo diseñar agujeros para tornillos en piezas impresas en 3D saca el factor adivinanza de la ecuación entregando tablas de referencia y consejos generales útiles.
¿Qué entregan exactamente las tablas de referencia?
La guía ofrece tablas claras que indican exactamente qué tan grande debe ser un agujero según el tipo de tornillo, el material (PLA, PETG o PETG high-flow) y si el agujero se imprime en orientación vertical u horizontal. Esto elimina la adivinanza al diseñar agujeros para tornillos.

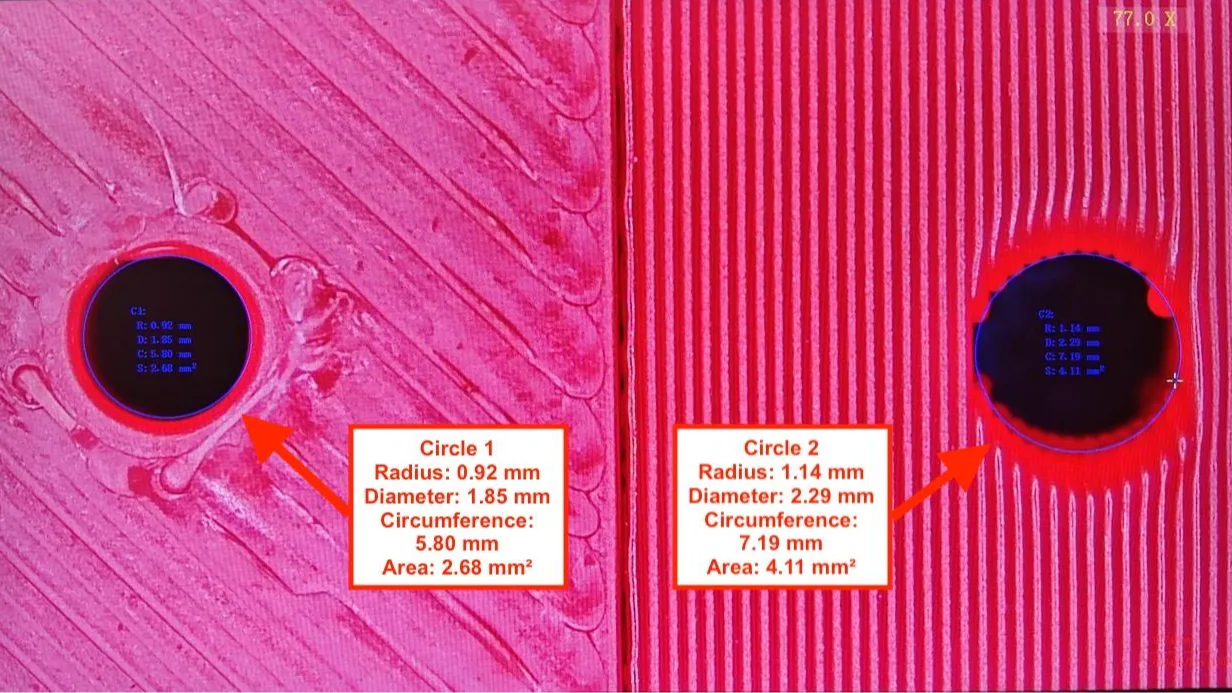

La razón detrás de los distintos números es que múltiples variables (predecibles) afectan las dimensiones finales de un agujero impreso en 3D. La contracción del material, las propiedades del filamento y la orientación de impresión inciden de forma medible en detalles pequeños como los agujeros para tornillos. Tener en cuenta estos factores marca la diferencia entre un calce justo y una pieza que se quiebra o se le pasa el tornillo en vacío.
Más allá del tamaño: lead-ins, microfeatures y torque
Además de las tablas, hay varios consejos útiles. Diseñar lead-ins (entradas cónicas) facilita la inserción y el engrane de los tornillos. Y aunque aumentar el grosor de las paredes es una forma sencilla de sumar resistencia, también se pueden usar microfeatures impresas en 3D que son más resistentes a la distorsión y no dependen de la configuración del slicer.
La guía incluso sugiere valores de torque para distintas combinaciones de tornillo y material, un dato que típicamente no se documenta y que termina aprendiéndose por prueba y error tras varias piezas reventadas.
¿Conviene imprimir el agujero o taladrarlo después?
La forma más confiable de obtener un agujero de un tamaño conocido sigue siendo taladrarlo manualmente. Pero eso es un paso adicional, y los brocas no siempre están a la mano en los diámetros exactos que se necesitan. La guía demuestra que es totalmente posible imprimir un agujero ideal para tornillo si se consideran algunas variables.
Para makers en Chile y LatAm, el dato práctico es que filamento PLA básico ronda los CLP 18.000-25.000 por kilo en distribuidores locales y el PETG técnico unos CLP 28.000-38.000 por kilo, así que cada pieza reimpresa por un agujero mal calculado tiene costo real. Las tablas evitan ese desperdicio.
¿En qué casos vale la pena revisar la guía?
Si tu diseño usa tornillos, conviene revisar la guía para ver si hay algo que puedas aplicar en tus propios proyectos. Es especialmente útil para:
- Cajas de proyectos electrónicos con ESP32, Raspberry Pi o microcontroladores varios donde la modularidad de tornillos M3 supera al pegamento.
- Soportes y abrazaderas que reciben carga repetitiva.
- Diseños paramétricos en Fusion 360, FreeCAD o OnShape donde una sola tabla de referencia simplifica la generación de variantes.
- Prototipos donde la pieza se atornilla y desatornilla varias veces durante el desarrollo.
El esfuerzo de internalizar las tablas se recupera rápido. Tres o cuatro reimpresiones evitadas pagan con creces el tiempo invertido en estudiarlas, y para quienes venden piezas impresas, la diferencia entre un calce profesional y uno improvisado define si el cliente vuelve.
