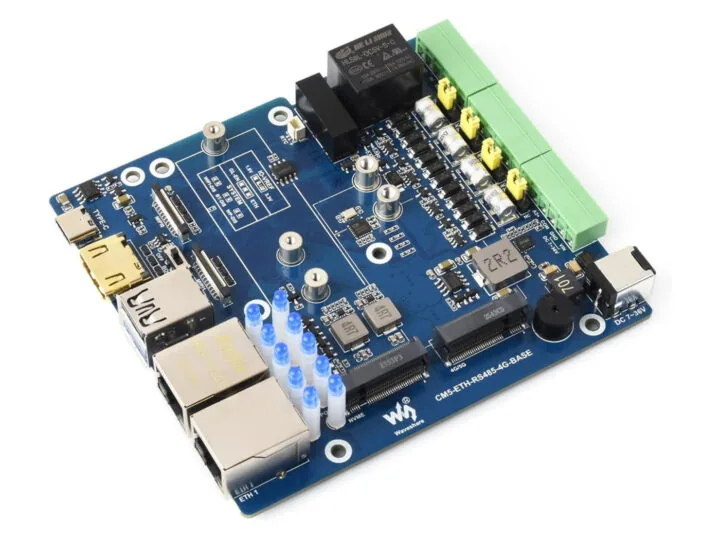

La placa portadora Waveshare CM5-ETH-RS485-4G-BASE Raspberry Pi CM5 ofrece muchas características como conectores RJ45 GbE y 2,5 GbE, conectividad 4G LTE/5G opcional, bloques de terminales para RS485, salidas digitales y de relé, y más.
La placa también cuenta con una salida HDMI con capacidad 4K, un zócalo M.2 Key-M para un SSD NVMe o un acelerador AI, dos conectores MIPI DSI/CSI, diez LED de estado y de usuario y una amplia entrada de alimentación de 7-36 V CC.
Especificaciones de Waveshare CM5-ETH-RS485-4G-BASE:
- Sistema en módulos compatibles: todas las variantes del Raspberry Pi Compute Module 5 con hasta 16 GB de RAM, 64 GB de flash eMMC, inalámbrico
- Almacenamiento SSD NVMe opcional a través del zócalo M.2 Key-M Zócalo para tarjeta MicroSD solo para Compute Module 5 Lite
- Salida de vídeo Puerto HDMI 2.0 con resolución hasta 4K 2x conectores MIPI DSI (multiplexados con MIPI CSI)
- Cámara I/F – 2x conectores MIPI CSI (multiplexados con MIPI DSI)
- Conexión en red Puerto Gigabit Ethernet RJ45 Puerto RJ45 de 2,5 GbE WiFi 5 y Bluetooth 5.2 opcionales en el módulo Raspberry Pi CM5 4G LTE/5G opcional a través del módulo M.2 B-Key y ranura para tarjeta Nano-SIM; Se recomienda SIM7600G-H-M2, SIM8260G-M2 o SIM8262E-M2 Dos orificios para antena en la caja metálica
- USB 1 puerto USB 3.2 Gen1 tipo A 1 puerto USB 2.0 tipo C para alimentación y actualización de firmware 1 puerto USB 2.0 tipo A
- E/S industriales en serie: 4 x RS485 a través del bloque de terminales 1 x entrada digital entre 5 V ~ 36 V 1 x relé – Clasificación de contacto: ≤ 10 A 250 V CA o ≤ 10 A 30 V CC
- Zócalo de expansión M.2 M-Key (PCIe Gen2/3 x1) para SSD NVMe 2230/2242/2280 o módulo AI Zócalo M.2 B-Key + ranura para tarjeta Nano-SIM para módulo celular 4G LTE/5G
- Varios 10 LED azules (2 de usuario, 8 LED de estado para RS485, red, relé, etc.) Conector de ventilador PWM de 5 V y 4 pines Zumbador Conector de batería RTC de 2 pines Chip de cifrado integrado
- Entrada de alimentación Amplio rango de voltaje de 7 V ~ 36 V a través de terminal de tornillo + puerto jack de 5 V 5 A tipo C
- Dimensiones del tablero: 108 x 100 mm Caja metálica: 132,50 x 112,20 x 34,50 mm
Waveshare tiene la (mala) costumbre de iniciar el hardware antes de que la documentación esté lista. El CM5-ETH-RS485-4G-BASE no es diferente, con la página de documentación actual apuntando a una página vacía/inexistente. Podemos asumir con seguridad que la placa portadora está diseñada para ejecutar el sistema operativo Raspberry Pi, y puede consultar la documentación de las placas portadoras Waveshare Raspberry Pi CM5 anteriores, como CM5-DUAL-ETH-BOX-B.
La empresa también diseñó una carcasa metálica sin ventilador para la placa portadora CM5-ETH-RS485-4G-BASE, cuya combinación sabe denomina “CM5-ETH-RS485-4G-BOX”. Expone todos los puertos y conectores de la placa, incluida una abertura MIPI para cables planos de pantalla y/o cámara, y también sabe puede montar en un riel DIN.
El CM5-ETH-RS485-4G-BASE y CM5-ETH-RS485-4G-BOX sabe pueden comprar por $59.39/$87.29 en AliExpress, más gastos de envío y eventuales impuestos. También encontrará el modelo BASE en Amazon por $68,15, la versión BOX por $93,11 y ambas variantes en la tienda Waveshare por $55,99/$72,99.
