Ayer escribí sobre un proyecto de receptor DAB+ basado en ESP32 de hardware de código abierto de hace dos años, pero resulta que también hay un proyecto de radio digital para Raspberry Pi que sabe lanzó hace unas tres semanas.

Digital Radio V1 HAT de Raspiaudio agrega compatibilidad con AM/FM, DAB/DAB+ y HD Radio a cualquier Raspberry Pi SBC con un encabezado GPIO de 40 pines y es compatible con CLI o software basado en web para configuración y control.

Especificaciones del SOMBRERO de Radio Digital V1:

  • SBC compatibles: Raspberry Pi Zero 1/2, Raspberry Pi 4/5, etc.
  • Chip receptor de radio digital: Skyworth Si4689-A10 (consulte la descripción del producto) Compatibilidad con la banda FM mundial (76 a 108 MHz) Compatibilidad con la banda AM mundial (520 a 1710 kHz) Compatibilidad con DAB, DAB+ Banda III (168 a 240 MHz) Decodificador RDS/RBDS avanzado Compatibilidad con radio FM HD con combinación IBOC en chip (nota de Raspiaudio: sujeto a licencia. Verifique que esté legalmente permitido usarlo en su país y para su aplicación prevista) Soporta perfil de receptor WorldDMB 1 Demodulador de canal OFDM integrado Desintercalado integrado Salida de audio digital SRAM I2S con ASRC Audio estéreo integrado de 97 dB DAC Salida de audio estéreo I2S/L-R simultánea Gama completa de métricas de calidad de señal VCO/PLL/sintetizador totalmente integrado Interfaz de host – Paquete SPI e I2C – QFN 48 pines, 7 x 7 x 0,85 milímetros
  • Soporte de banda FM mundial (76 a 108 MHz)
  • Compatibilidad con la banda AM mundial (520 a 1710 kHz)
  • Compatibilidad con DAB, DAB+ Banda III (168 a 240 MHz)
  • Decodificador RDS/RBDS avanzado
  • Compatibilidad con FM HD Radio con combinación IBOC en el chip (nota de Raspiaudio: sujeto a licencia. Verifique que esté legalmente autorizado a usarlo en su país y para la aplicación prevista)
  • Admite el perfil 1 del receptor WorldDMB
  • Demodulador de canal OFDM integrado
  • SRAM desentrelazado integrado
  • Salida de audio digital I2S con ASRC
  • DAC de audio estéreo integrado de 97 dB
  • Salida de audio estéreo I2S/L-R simultánea
  • Gama completa de métricas de calidad de señal
  • VCO/PLL/sintetizador totalmente integrado
  • Interfaz de host: SPI e I2C
  • Paquete: QFN de 48 pines, 7 x 7 x 0,85 mm
  • Antena Conector de antena SMA para radio digital Soporte de conexión de antena de cuadro AM Balun AM para adaptación de impedancia
  • Conector de antena SMA para radio digital
  • Soporte de conexión de antena de cuadro AM
  • Balún AM para adaptación de impedancia
  • Audio Salida de conector de audio estéreo Amplificador y altavoz integrados de 5 W Salida de altavoz pasivo sin tornillos para un altavoz externo; Se recomiendan 4 ohmios, sabe admiten 8 ohmios Salida de altavoz integrada conmutable (selección integrada o externa) Salida de audio analógico en el blindaje para captura de audio Amplificador habilitado en GPIO17 Ruta de audio I2S para captura y grabación digital
  • Salida de audio estéreo
  • Amplificador y altavoz integrados de 5 W
  • Salida de altavoz pasivo sin tornillos para un altavoz externo; Se recomiendan 4 ohmios, sabe admiten 8 ohmios
  • Salida de altavoz integrada conmutable (selección integrada o externa)
  • Salida de audio analógico en el escudo para captura de audio
  • Habilitación del amplificador en GPIO17
  • Ruta de audio I2S para captura y grabación digital
  • Varios: botón de navegación de 3 vías integrado: arriba, abajo y presionar
  • Dimensiones: factor de forma pHAT

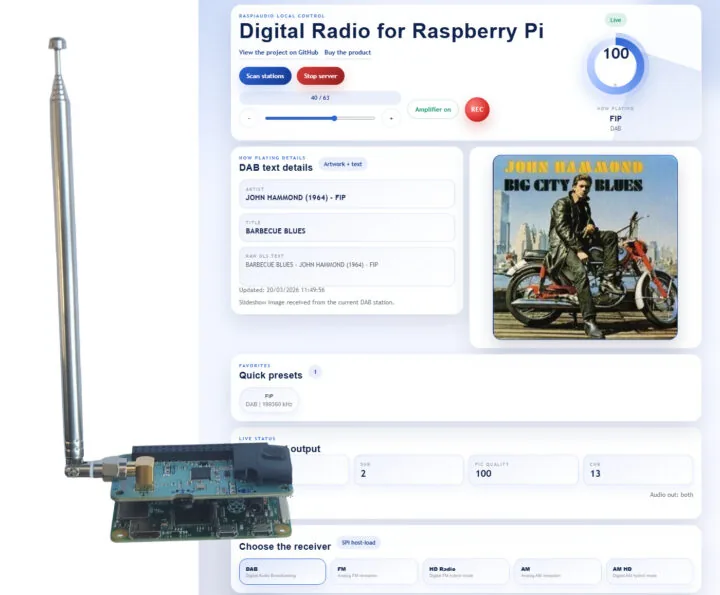

Si bien la placa en sí no es hardware de código abierto, el software sí lo es. Raspiaudio proporciona una interfaz de usuario web basada en navegador y acceso CLI para automatización, secuencias de comandos y aplicaciones personalizadas, ambas escritas en Python, en GitHub. El script radio.py proporciona una interfaz de usuario web local para escanear, explorar, sintonizar, cambiar el volumen, administrar favoritos y manejar grabaciones de audio, todo sin necesidad de una conexión a Internet. Como nota al margen, DAB/DAB+ sabe usa principalmente en Europa y algunos otros países como Corea del Sur y Australia, mientras que HD Radio (también llamada IBOC) sabe usa principalmente en los Estados Unidos.

Puede comenzar rápidamente de la siguiente manera:

Clon de git https: //github.com/RASPIAUDIOadmin/Digital-Radio-for-Raspberry-Pi.git

Cd Digital - Radio - para - Raspberry - Pi

Radio pitón. Servicio py - puerto 8686

Ahora puede acceder a la interfaz web yendo a http://piradio.local:8686/

Usar Raspiaudio Digital Audio HAT también será más fácil que armar el receptor DAB+ de hardware de código abierto que cubrimos ayer, porque puedes comprarlo o reservarlo en la tienda de la compañía por 59,90 euros. Este kit incluye el propio HAT, una antena telescópica y un elevador para compatibilidad mecánica con placas Raspberry Pi que utilizan un encabezado GPIO de 40 pines. Entonces, todo lo que tienes que hacer es insertar el HAT en tu Raspberry Pi, conectar la antena, instalar el software y listo.
