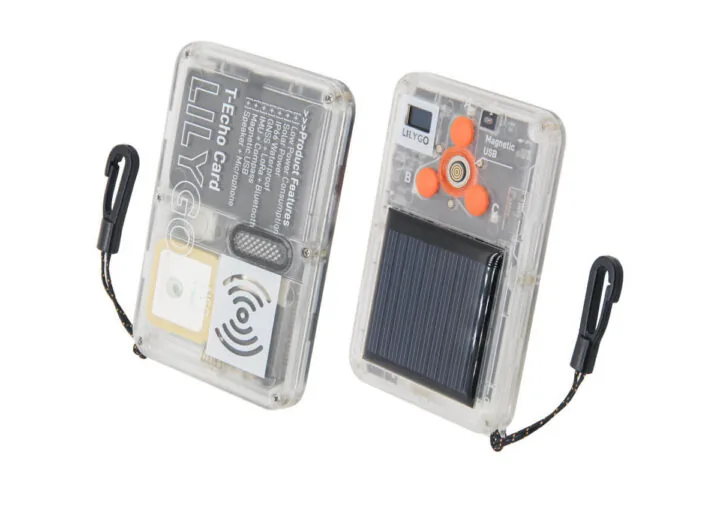

La LILYGO T-Echo Card es un kit de desarrollo delgado basado en el MCU inalámbrico Nordic Semi nRF52840 y un transceptor LoRa Semtech SX1262, que incluye un panel solar para cargar su batería de 800 mAh. Es compatible con Bluetooth 5, NFC, Bluetooth Mesh, ANT, 802.15.4 (Zigbee/Thread), LoRaWAN y conectividad GNSS mediante el módulo L76K.

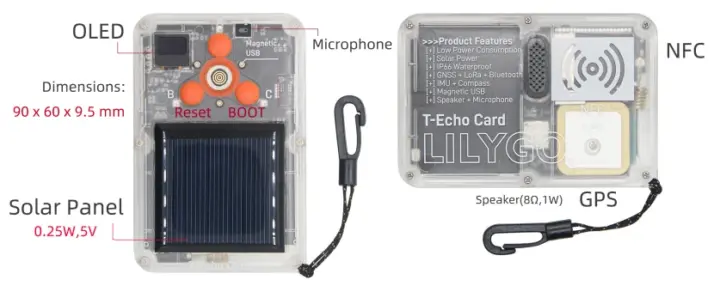

La placa también cuenta con una pantalla de información OLED de 0.42 pulgadas, una interfaz USB magnética, un sensor de movimiento de 9 ejes, un micrófono digital, un altavoz y un LED RGB para notificaciones. Es especialmente útil para comunicaciones fuera de la red (texto y audio), intercambio de ubicación GNSS, seguimiento personal o de activos y como un nodo compacto de red mesh.
Especificaciones de la T-Echo Card:
- SoC – Nordic Semiconductor nRF52840 CPU – Microcontrolador Arm Cortex-M4F de 32 bits a 64 MHz. Memoria/Almacenamiento – 1 MB Flash, 256 KB RAM. Inalámbrico – Bluetooth 5, NFC, Bluetooth Mesh, 802.15.4 (Zigbee/Thread), ANT, 2.4 GHz propietario.
- Almacenamiento – 32 Mbit SPI flash (ZD25WQ32CEIGR).
- Transceptor LoRa – Semtech SX1262 con soporte global: bandas de frecuencia de 400~520MHz y 830~945MHz.
- GNSS – Módulo L76K con soporte para GPS, GLONASS, BeiDou, QZSS, posicionamiento conjunto multisistema + AGNSS. Antena GPS integrada.
- Pantalla – OLED I2C de 0.42 pulgadas con resolución de 72 x 40; controlador SSD1315.
- Audio – Altavoz de 8Ω 1W; amplificador mono I2S Clase-D (MAX98357). Micrófono digital MEMS PDM (MP34DT05). Zumbador.

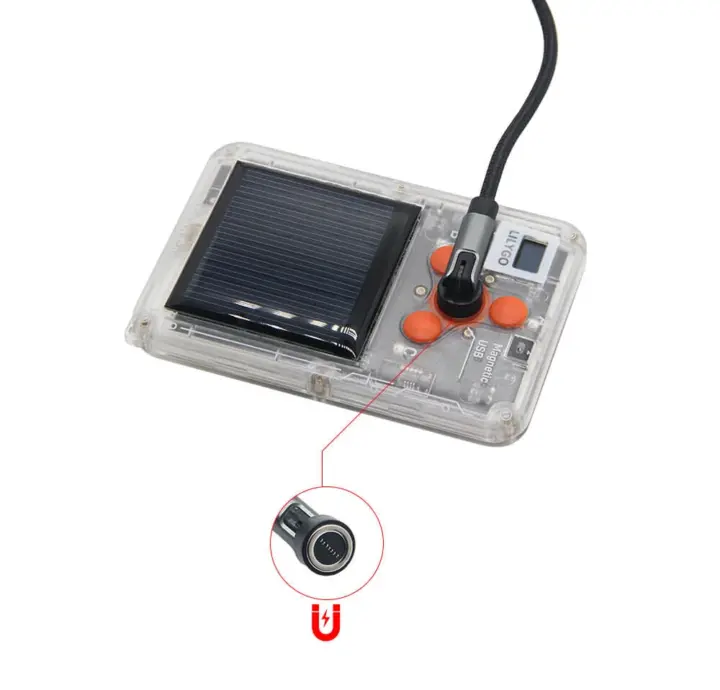

- USB – Interfaz magnética para alimentación y programación.
- Sensor – Sensor de movimiento de 9 ejes de bajo consumo (Giroscopio de 3 ejes + Acelerómetro de 3 ejes + Brújula de 3 ejes + DMP) (ICM20948).
- Otros – Botones de Reset, Boot y Usuario (color naranja). LED RGB para estado y notificaciones.
- Alimentación – 5V vía interfaz magnética USB. Panel solar de 5V, 0.25W. Batería de 800 mAh.
- Dimensiones – 90 x 60 x 9.5 mm.
- Clasificación IP – IP66 (resistente a la intemperie).

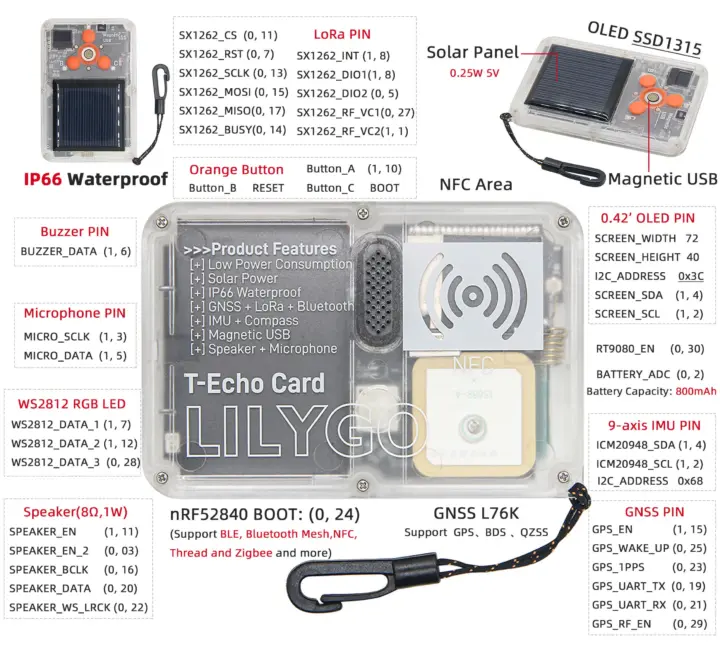

El diseño integra componentes de alta eficiencia para optimizar el uso energético en exteriores. A continuación se detalla la distribución de pines de la placa:
LILYGO proporciona firmware de Arduino y ejemplos de código para la pantalla OLED, comunicación LoRa, comunicación tipo walkie-talkie usando Codec2, el zumbador, el módulo GPS, el sensor IMU de 9 ejes, el LED RGB y más. Sin embargo, el NFC actualmente no es compatible con el firmware predeterminado, ya que no es compatible en el core de Arduino para nRF52. La wiki contiene más detalles técnicos.

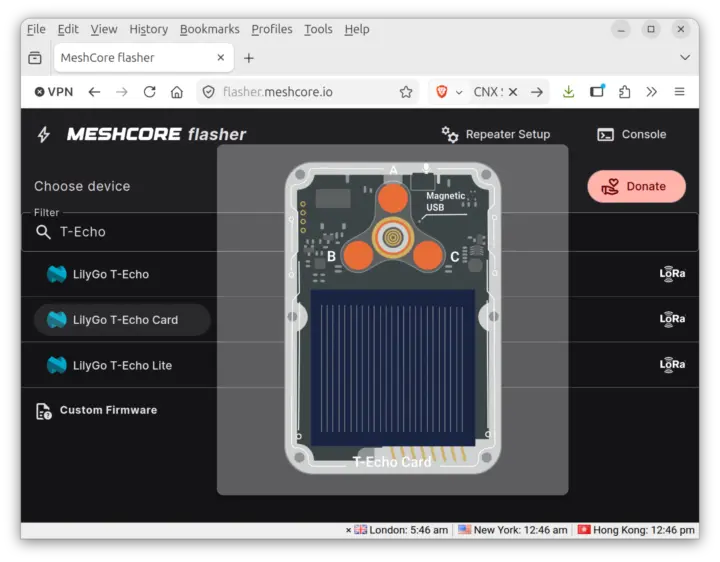

Además del firmware predeterminado, la T-Echo Card es compatible con el popular firmware de comunicación off-grid Meshtastic y MeshCore. Aunque el dispositivo aún no aparece en el web flasher de Meshtastic, el soporte ya fue fusionado el pasado mayo y es posible compilar el firmware manualmente. Por otro lado, el firmware comunitario ya está disponible en el flasher de MeshCore.

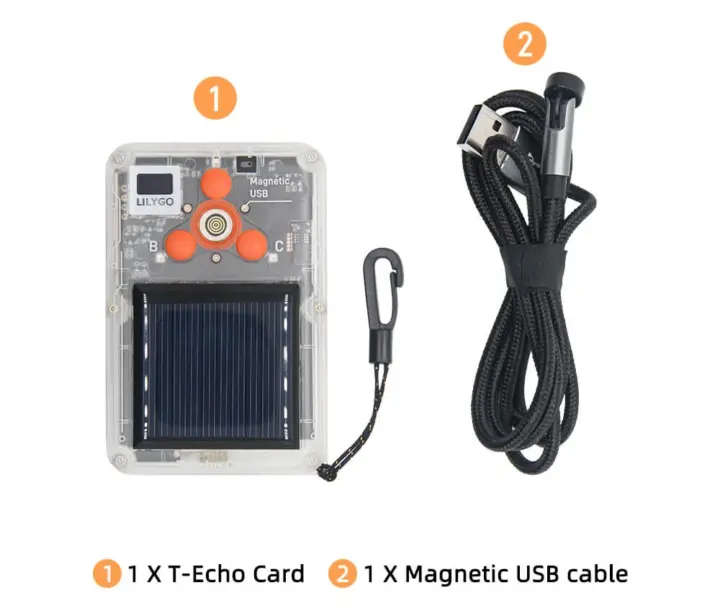

La integración con software de terceros permite ampliar las capacidades del dispositivo. En la siguiente imagen se aprecia el kit con su cable USB magnético:
No es la primera vez que vemos dispositivos LoRa delgados y resistentes a la intemperie; otras opciones populares incluyen el RAKwireless WisMesh Tag y el tracker GPS Meshtastic del tamaño de una tarjeta de crédito T1000-E de Seeed Studio. Aunque son más delgados que la T-Echo Card, el dispositivo de LILYGO incluye características adicionales como un panel solar, soporte de voz mediante altavoz y micrófono, y una pequeña pantalla de información OLED.
El precio es ligeramente superior. Mientras que los dispositivos de RAKwireless y Seeed Studio cuestan 40 USD, la T-Echo Card se vende por 74.98 USD en AliExpress con su cable magnético USB, o 60.31 USD en la tienda de LILYGO, aunque actualmente no hay stock allí. Es posible que eventualmente esté disponible en la tienda de Amazon de la compañía junto con otros modelos de la serie T-Echo.
Vía CNX Software.
