Los patrones de frecuencia de rubidio aparecen donde hace falta una referencia de tiempo o de frecuencia extremadamente exacta: laboratorios de metrología, estaciones base de telefonía, radioastronomía y sincronización de redes. El canal IMSAI guy publicó un video explicativo sobre lo que realmente ocurre dentro de uno de estos instrumentos. Buena parte del principio aplica también a los patrones de cesio.
¿Por qué rubidio y no cualquier otro elemento?
La explicación parte en la tabla periódica. El rubidio y el cesio son metales alcalinos: tienen un único electrón en su capa más externa. El rubidio cuenta con 37 electrones, y ese último queda relativamente poco ligado al núcleo, que es justo lo que se necesita para manipularlo con luz y microondas.
El rubidio natural se compone principalmente de dos isótopos, el rubidio-85 y el rubidio-87, que comparten el número de protones y electrones pero difieren en la cantidad de neutrones. Esa diferencia, que parece un detalle, es la que hace funcionar todo el instrumento.
¿Qué hay dentro del instrumento?
Un patrón de rubidio lleva típicamente tres celdas de gas con algo de rubidio adentro. El proceso es en cadena:
- Una lámpara de descarga de rubidio-87, excitada por radiofrecuencia, produce luz en longitudes de onda muy específicas. La energía de RF lleva los átomos a estados electrónicos superiores y, cuando los electrones caen a estados de menor energía, los átomos emiten fotones.
- Esa luz atraviesa una celda de filtro con rubidio-85, que absorbe de forma preferente una parte del espectro de la lámpara.
- La luz que sobrevive al filtro llega a una segunda celda de resonancia y bombea ópticamente los átomos de rubidio-87 hacia uno de dos estados hiperfinos muy próximos entre sí dentro del estado fundamental.

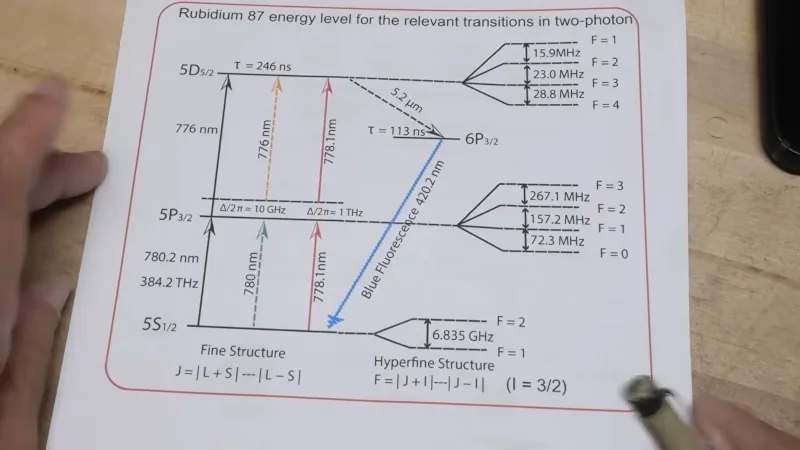

Esos dos estados se separan por la interacción entre el momento magnético del electrón externo y el del núcleo del rubidio-87. Su diferencia de energía corresponde a una frecuencia de microondas de aproximadamente 6,835 GHz.
¿Cómo se convierte eso en una referencia estable?
La celda de resonancia recibe al mismo tiempo la luz filtrada y energía de microondas proveniente de un oscilador local. Cuando la frecuencia de las microondas coincide exactamente con la transición hiperfina del rubidio-87, los átomos empiezan a transferirse entre los dos niveles del estado fundamental. Eso cambia cuánta luz de bombeo absorbe la celda y produce una caída detectable en la señal que llega al fotodetector.
La electrónica de control se encarga del resto: ancla el oscilador de microondas al centro de esa caída de absorción con una técnica de realimentación parecida a la de un lazo de enganche de fase. Una vez enganchado, el oscilador queda referenciado a una transición atómica en vez de a las dimensiones o las propiedades mecánicas de un cristal de cuarzo. Ahí está toda la diferencia: un cristal envejece, se dilata con la temperatura y deriva; una transición atómica no.
Las cifras que ordenan la jerarquía
Para dimensionar dónde se ubica el rubidio dentro de la familia de referencias, conviene mirar las frecuencias de transición que cada tecnología usa como ancla:
| Referencia | Transición de anclaje | Nota |
|---|---|---|
| Cristal de cuarzo | No aplica, es mecánica | Deriva con temperatura y envejecimiento |
| Rubidio-87 | Cerca de 6,835 GHz | Compacto, barato, el caballo de batalla industrial |
| Cesio-133 | 9.192.631.770 Hz exactos | Esta transición define el segundo en el Sistema Internacional desde 1967 |
| Reloj óptico | Frecuencias en el rango óptico | El escalón más exacto disponible hoy |
El dato clave de la tabla es que el cesio no es solo más exacto que el rubidio: es literalmente la definición del segundo. Los patrones de cesio son más exactos, y los relojes ópticos son mejores todavía. El rubidio gana en otra cancha: cabe en una caja pequeña, consume poco y cuesta una fracción de lo que cuesta un patrón de cesio, lo que explica por qué terminó dentro de tanto equipo comercial.
El ángulo chileno
En Chile la hora oficial la mantiene el Servicio Hidrográfico y Oceanográfico de la Armada, que opera patrones atómicos para sostener la referencia nacional. Y en el norte, el observatorio ALMA en el llano de Chajnantor depende de referencias atómicas de altísima estabilidad para sincronizar sus antenas: sin una base de tiempo común, la interferometría simplemente no cierra.
Para quien quiera experimentar en casa, existe un camino conocido entre aficionados a la radio y la metrología: los módulos de rubidio retirados de estaciones de telefonía celular, como el LPRO-101 de Efratom o el FE-5680A de FEI, aparecen periódicamente en el mercado de excedentes por cifras muy inferiores a las de un instrumento nuevo. Sirven de referencia de 10 MHz para un analizador de espectro, un contador de frecuencia o un transceptor de radioaficionado.
Ya habíamos mirado dentro de uno de estos aparatos antes, pero la explicación paso a paso del funcionamiento físico es lo que faltaba para entender por qué esa caja tibia sobre el banco de trabajo vale lo que vale.
