Sipeed lanzó lo que presenta como el primer analizador lógico del mundo con USB 3.2 de 10 Gbps. El SLogic32U3 sucede al analizador lógico SLogic16U3 de 3,2 Gbps, que salió en 2025.
El equipo se conecta por USB-C y admite hasta 32 canales a través de cuatro conectores mini HDMI. Tiene 350 MHz de ancho de banda de señal y muestrea hasta 1.400 MS/s por canal con cuatro canales activos, o 200 MS/s por canal con los 32. Se ofrece con un módulo ADC opcional.

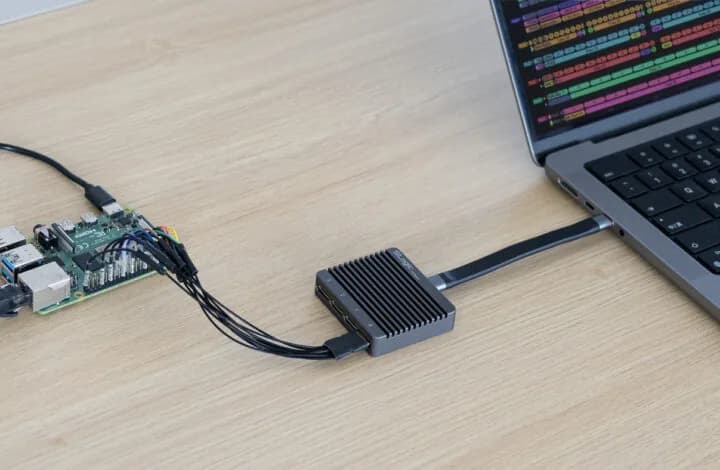

En la foto de presentación, el SLogic32U3 aparece conectado a los pines GPIO de una Raspberry Pi y a un notebook por USB-C que corre SLogicView.
Especificaciones del SLogic32U3
- FPGA. No se informa (podría ser de GOWIN)
- Canales de entrada. 32 canales digitales en cuatro puertos mini HDMI, con 8 canales cada uno
- Tasas de muestreo.
- Ancho de banda de señal digital. 350 MHz
- Búfer FIFO de transmisión. 2 Gbit de DDR3
- Modo de captura. Transmisión con lectura en tiempo real, con profundidad limitada por la memoria o el disco del PC
- Voltaje de entrada. De 0 a 10 V
- Umbral ajustable. De 0 a 6 V en pasos de 0,1 V
- Impedancia de entrada. 100 kΩ en la entrada digital
- Tipos de disparo. Combinaciones de varios canales y varios flancos (SLogicView y sigrok-cli)
- Módulo ADC opcional. 4 canales de 8 bits, 100 MSa/s, 10 MHz de ancho de banda analógico y entrada segura de ±15 V
- Protocolos. Más de 150, entre ellos SPI, I²C, UART, JTAG, CAN y Modbus
- Interfaz con el equipo. Puerto USB 3.2 Gen2 x1 tipo C de 10 Gbps, con una tasa real de transmisión de 800 MB/s (6,4 Gbps)
- Otros. Cable coaxial blindado de 15 cm y cables de conexión con aislación de PTFE. Admite actualizaciones OTA, algo que no tenían los analizadores lógicos anteriores de Sipeed
- Alimentación. Por USB, 5 V a 65 mA
- Dimensiones. 59 por 51 por 13 mm, en carcasa de aluminio mecanizado CNC

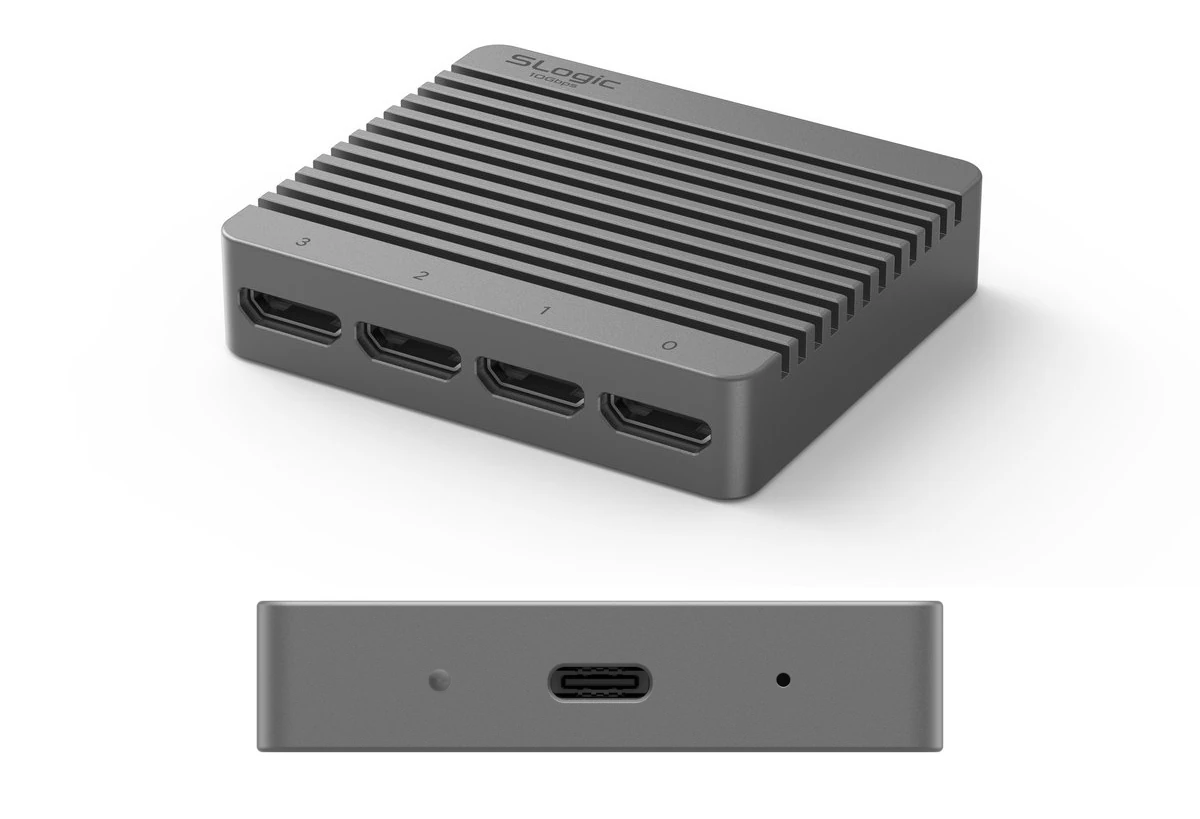

El SLogic32U3 es un equipo pequeño y sin ventilador con cinco conectores. Son cuatro puertos mini HDMI para las señales de entrada y un puerto USB-C 3.2 que va al computador.
¿Con qué software funciona?
Según Sipeed, el SLogic32U3 funciona en Windows 10 y 11 de 64 bits, Linux de 64 bits en x86, macOS en Apple Silicon y Android desde el navegador. La mayoría usará SLogicView, el programa que desarrolla Sipeed, pero el analizador también es compatible con ngscopeclient, sigrok-cli y Pulseview, SLogicWeb y la aplicación comunitaria ALL LOGIC.
Los enlaces de descarga de todas las variantes están en GitHub, salvo la versión web de SLogicView. La documentación detallada de hardware y software está en la wiki.

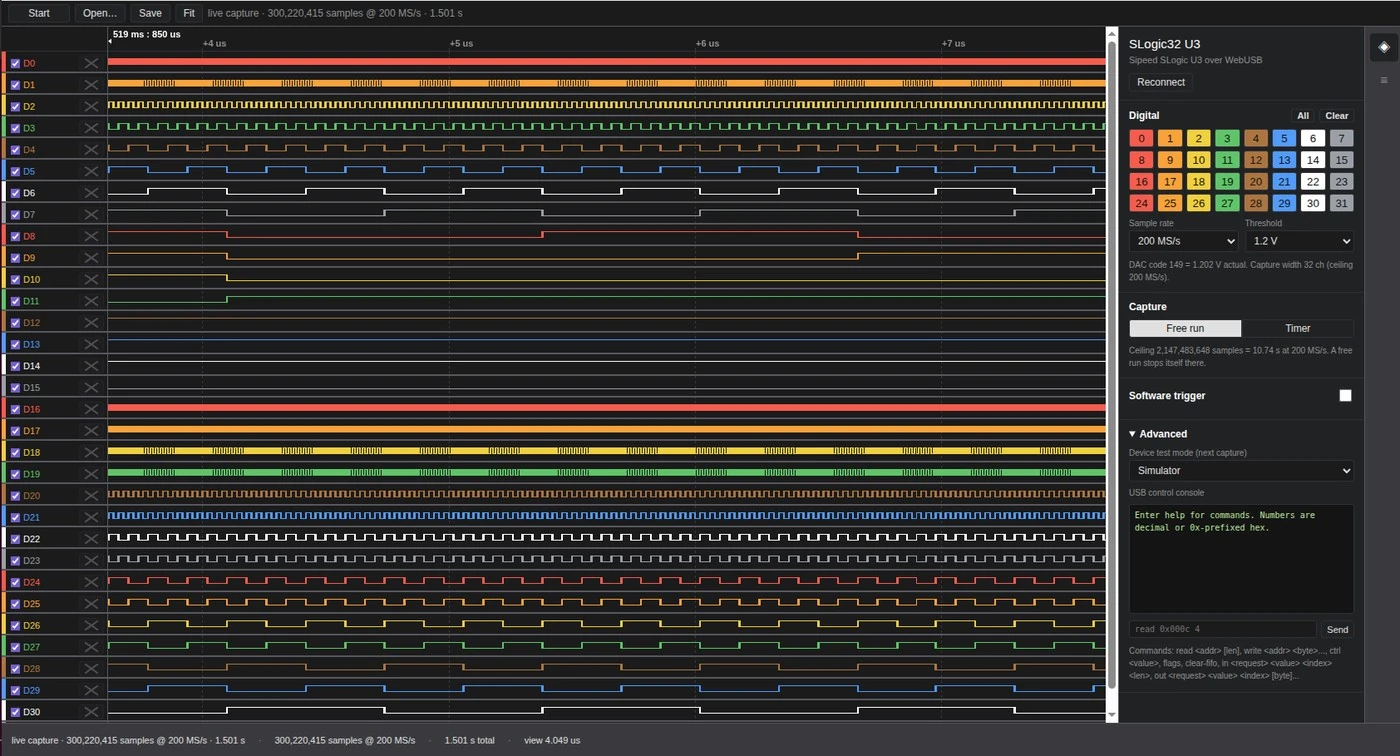

SLogicWeb con 32 canales.
¿Cuánto cuesta y cuándo llega?
Tras anunciarlo durante varios meses, Sipeed abrió la campaña del SLogic32U3 en Kickstarter con una meta de 50.000 dólares de Hong Kong (unos 6.400 dólares estadounidenses), que se superó en un par de horas.
Las recompensas parten en 129 dólares por una unidad de preventa anticipada. El envío suma entre 60 y 140 dólares de Hong Kong según el país de destino. Si todo sale según lo previsto, las unidades deberían despacharse a fines de noviembre de 2026.
