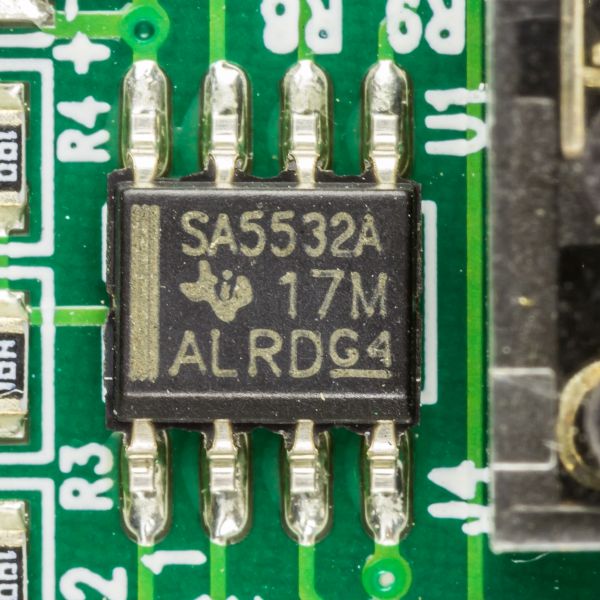

Introducido originalmente en 1979 por Signetics, el NE5532 fue un amplificador operacional dual destacado en su época por su bajo ruido y mínima distorsión. Con el paso de los años, se convirtió en un estándar presente en innumerables productos de audio, transformándose en un componente genérico tipo "jellybean", con Texas Instruments (TI) siendo uno de los tantos fabricantes que lo producen.
Al ser una pieza tan estándar y con múltiples fuentes, resulta desconcertante que TI haya decidido renovar completamente este circuito integrado (IC) de una manera que lo hace incompatible incluso con el NE5532 original de Signetics. Estos cambios son cubiertos en detalle por [Dave] de EEVblog, quien expresa su asombro ante una modificación tan incomprensible.

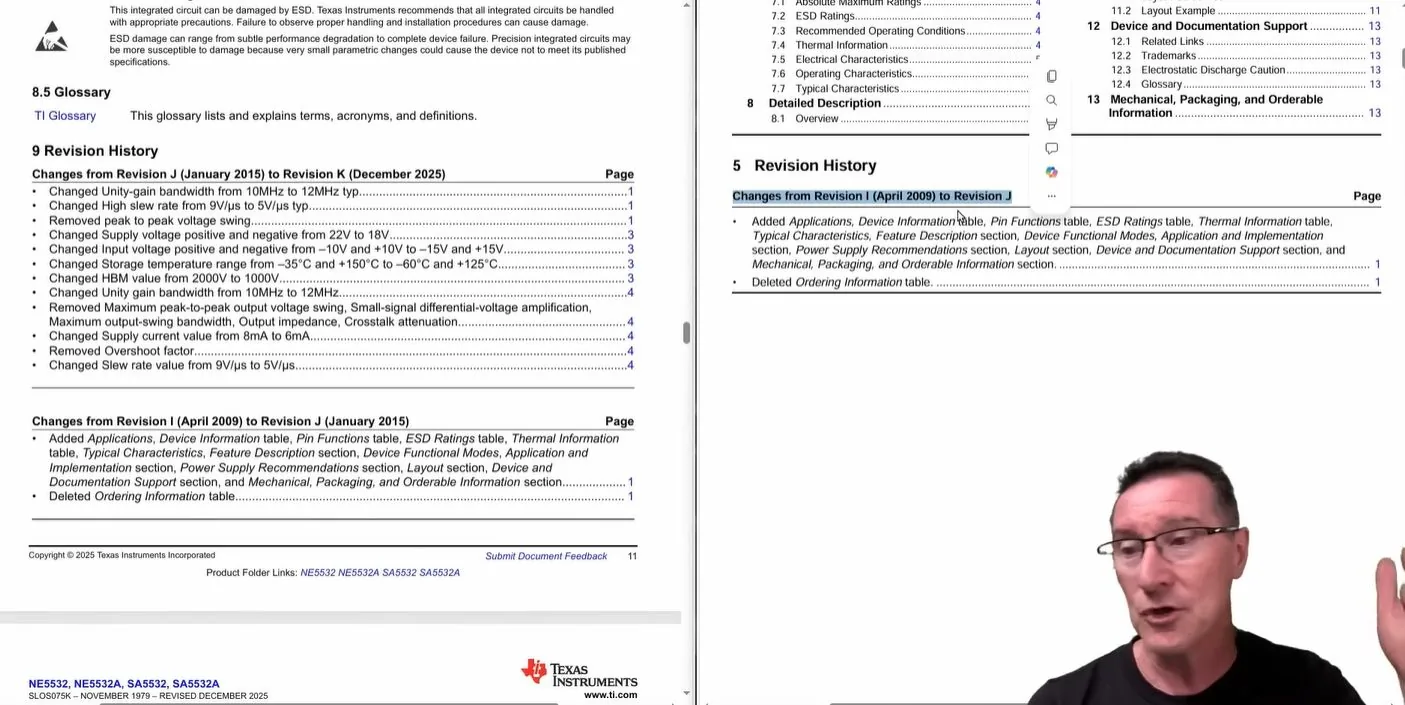

Los cambios implican un proceso de fabricación totalmente distinto y una variación significativa en las especificaciones, sin realizar ajuste alguno en el número de parte. En la revisión K de la hoja de datos de TI se observan estas modificaciones por primera vez, con algunas mejoras como un ancho de banda de ganancia unitaria 2 MHz mayor, pero con una velocidad de respuesta (slew rate) mucho más lenta.
Aunque los amplificadores operacionales 5532 cuentan con múltiples fuentes, existen razones válidas para preferir fabricantes como TI, ya que esto garantiza recibir una notificación de cambio de producto (PCN) cuando algo se modifica. En la PCN relacionada con este componente se menciona un cambio en el nodo de proceso, junto con otras alteraciones, pero sin proporcionar justificación alguna.
Entre los cambios más importantes se encuentra una reducción en el voltaje de alimentación de 22V a 18V y una disminución a la mitad de la protección ESD, pasando de 2kV a 1kV. Aunque esto podría representar una mayor eficiencia en el nuevo nodo de proceso, conlleva una serie de concesiones que resultan en un componente de menor rendimiento general, además de ser incompatible con las versiones de otros fabricantes.
En el video, [Dave] analiza las hojas de datos de este componente genérico de otros fabricantes, demostrando que aún mantienen las especificaciones originales de la década de 1980. La única excepción encontrada fue el NE5532DR de Shenzhen HuaXuanYang Electronics, cuyo voltaje de riel de alimentación también es de 18V por alguna razón, junto con una configuración de transistores internos similar que reduce la resistencia ESD.
Además del NE5532, parece que TI también afectó al amplificador operacional OPA134, eliminando su función de ajuste de offset y marcando los pines como 'NC' (no conectar), con una advertencia de no utilizarlos, además de empeorar otras especificaciones. Esto hace que estas piezas genéricas sean incompatibles, sin que el número de parte cambie. Peor aún es el caso del LMH6518, cuyos cambios, según argumenta [Dave], podrían incluso dañar osciloscopios, donde es un componente común.
Mientras tanto, el LM317M también recibió una actualización, pero en este caso TI optó por asignarle un nuevo nombre: LM317MQ. A primera vista, no presenta degradaciones importantes y, por el contrario, incluye algunas mejoras. Esto hace que sea aún más extraño que TI no haya asignado un nuevo número de parte a los otros circuitos integrados para diferenciarlos de las versiones estándar.
Hasta que no exista una aclaración por parte de TI, podría ser una buena idea adquirir estos componentes genéricos de fabricantes distintos a TI, especialmente al reemplazar estos ICs en equipos antiguos. Vía CNX Software.
