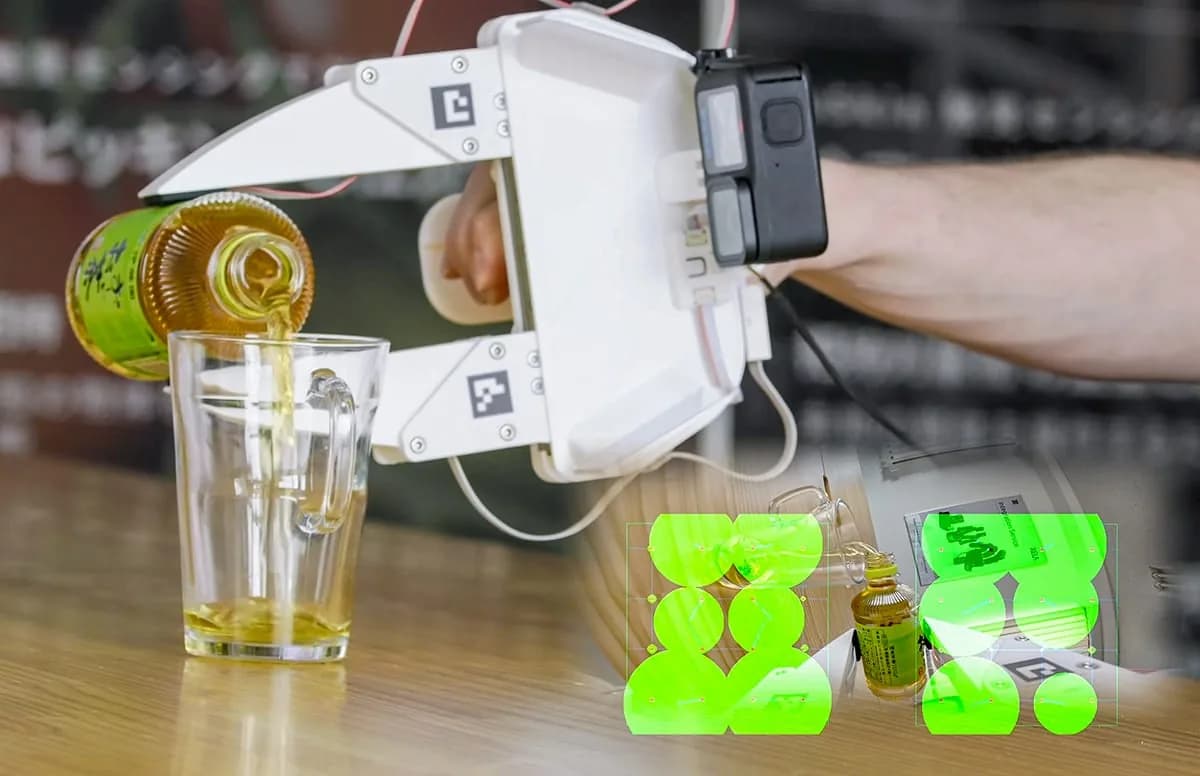

El gripper UMI equipado con sensores uSkin y visualización de datos táctiles en tiempo real. Fuente: XELA Robotics
El agarre robótico rara vez falla por falta de fuerza mecánica. Falla porque el sistema no sabe realmente qué están haciendo los dedos en el momento del contacto. Esa brecha entre el movimiento ordenado y la interacción real con el objeto es donde la detección de presión se ha convertido silenciosamente en una de las capas más importantes en el diseño de grippers modernos.

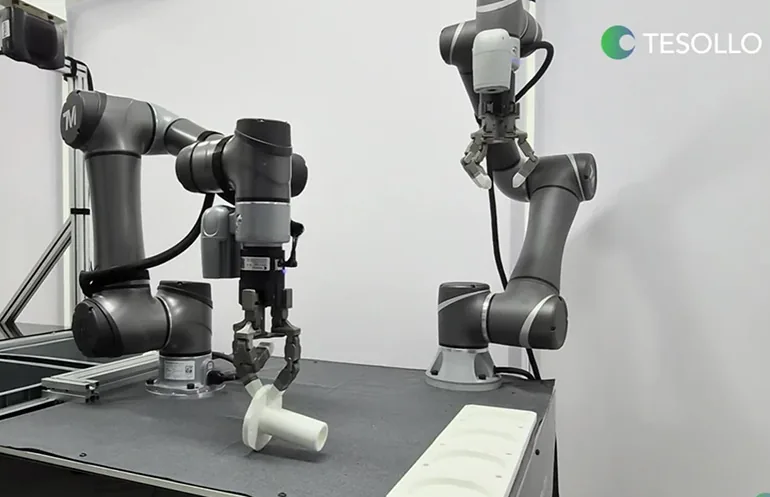

En la robótica industrial, especialmente en tareas de bin picking, kitting y manipulación de piezas mixtas, el agarre ya no es un evento binario. Es una interacción en continua evolución: primero, la deformación de la superficie de contacto, microdeslizamientos, redistribución de carga y, finalmente, una sujeción estable o el fallo. Los sensores de presión se sitúan justo dentro de este bucle de interacción y proporcionan la señal faltante que la posición y la corriente del motor por sí solas no pueden inferir de manera confiable.
¿Qué miden realmente los sensores de presión en el agarre robótico?
En manos y grippers robóticos, los sensores de presión no miden la fuerza en el sentido clásico. Están midiendo el estrés mecánico distribuido en o cerca de la interfaz de contacto. Dependiendo de la implementación, esto puede provenir de películas piezorresistivas, capas capacitivas o estructuras microfluídicas integradas en almohadillas de dedos flexibles. Lo que importa en la práctica es que responden localmente a la carga superficial, no solo al torque global de la articulación o al esfuerzo del actuador.
Esta distinción es importante. Un gripper puede aplicar la misma corriente de motor y desplazamiento de dedos a dos objetos completamente diferentes y obtener dos distribuciones de presión muy distintas. Una pieza de metal rígida concentrará la carga en unos pocos puntos de contacto. Una pieza de polímero blando la dispersará. Un cartón frágil puede colapsar asimétricamente mucho antes de que aparezca cualquier cambio significativo en la retroalimentación de torque del motor. Los sensores de presión capturan estas diferencias tempranamente, a menudo dentro de los primeros milisegundos de contacto. Esa señal temprana es lo que permite al controlador pasar del control de movimiento al control de interacción con mejor sincronización y menos sobreimpulso.
Detección de presión frente a sensores de fuerza y táctiles en la práctica
La detección de fuerza y la de presión a menudo se agrupan, pero se comportan de manera diferente una vez que se integran en un sistema de gripper. Un sensor de fuerza-torque montado en la muñeca proporciona una medición global de las fuerzas de interacción entre el robot y el entorno. Es útil para detectar la carga general, pero no puede resolver lo que sucede en las yemas de los dedos individuales. Si un dedo está resbalando mientras otro está sobrecargado, el sensor de muñeca solo puede mostrar un promedio estable.
Los sensores táctiles, dependiendo de cómo estén diseñados, pueden proporcionar una resolución espacial más rica, a veces incluso aproximando mapas de contacto. Sin embargo, a menudo son más complejos, de mayor costo y requieren un procesamiento de datos más denso. Los sensores de presión se sitúan entre estos dos extremos. Son lo suficientemente locales para detectar cargas desiguales en una almohadilla de dedo, pero lo suficientemente simples para integrarse en grippers industriales reales sin abrumar al sistema de control. En muchos sistemas desplegados, la detección de presión no está reemplazando la retroalimentación de fuerza o táctil; está estabilizando la capa intermedia donde realmente ocurren la mayoría de las decisiones de agarre.
¿Por qué es crítica la ubicación de los sensores en el gripper?
Donde se colocan los sensores de presión dentro de un gripper no es un detalle mecánico; define qué tipo de problema de control se está resolviendo realmente. La configuración más común es integrar sensores en almohadillas de dedos de elastómero. Esto proporciona una medición de contacto directo pero introduce filtrado mecánico, ya que la capa blanda se deforma antes de que el sensor reaccione. Los ingenieros suelen utilizar esto en grippers flexibles donde el objetivo es un manejo delicado.
Otra estrategia es colocar sensores detrás de una superficie de contacto rígida con una capa de interfaz flexible delgada. Esto mejora la durabilidad y reduce la deriva por desgaste mecánico, pero reduce ligeramente la sensibilidad a la microtextura y al inicio del deslizamiento. En sistemas de pick-and-place de alta velocidad, algunos diseños distribuyen múltiples zonas de detección de presión a lo largo de la longitud del dedo. Esto permite al controlador distinguir entre el contacto de la punta y el contacto total de la palma. Esa diferencia es crítica al agarrar objetos irregulares donde un agarre estable puede requerir un contacto sesgado intencionalmente en lugar de una distribución de fuerza uniforme.
La ubicación también afecta los modos de falla. Un sensor colocado demasiado cerca de la estructura base del dedo a menudo subreportará la carga en los bordes. Un sensor colocado demasiado cerca de la superficie puede saturarse rápidamente o sufrir histéresis debido a la fatiga del material. En la práctica, la mayoría de los diseños industriales exitosos terminan siendo un compromiso entre la protección mecánica y la fidelidad de la señal.

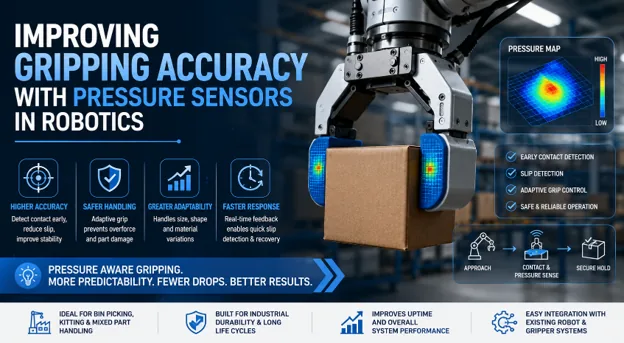

Los sensores de presión son una opción para el agarre robótico diestro. Fuente: Faisal Mahmood
Manejo de la deriva de calibración y filtrado de señales
Las señales crudas de los sensores de presión rara vez son utilizables sin procesamiento. Incluso en sensores de alta calidad, la salida está influenciada por la deriva térmica, el envejecimiento del material y la precarga mecánica del ensamblaje. La calibración generalmente comienza con una referencia de carga cero bajo condiciones conocidas sin carga. Pero este es solo el primer paso. En sistemas reales, el problema más difícil es mantener la estabilidad de la calibración con el tiempo. Los materiales elastoméricos utilizados en las almohadillas de los dedos exhiben fluencia (creep), lo que significa que la lectura de presión base puede desplazarse después de una carga sostenida.
Los ingenieros a menudo implementan rutinas de recalibración dinámica que ajustan los valores base durante los estados de reposo. Esto funciona bien en entornos estructurados donde el robot tiene oportunidades frecuentes para restablecer su estado de contacto. En entornos no estructurados, se requiere un filtrado más conservador. El filtrado en sí mismo no es trivial. Un filtro de paso bajo simple puede eliminar el ruido, pero también retrasar la detección de deslizamiento, que es una de las señales en tiempo real más importantes en el agarre. Los sistemas más avanzados utilizan filtrado adaptativo donde la frecuencia de corte cambia dependiendo de si el sistema está en fase de aproximación, contacto o sujeción.
En algunos diseños, las señales de presión se fusionan con datos de corriente del motor y posición de la articulación para mejorar la robustez. Esto no es solo fusión de sensores para redundancia; es una forma de reconstruir dinámicas faltantes. Por ejemplo, un aumento repentino en la presión sin el movimiento correspondiente de la articulación puede indicar una restricción externa o una condición de atasco temprano.
Control de retroalimentación y comportamiento de agarre
El valor real de la detección de presión se vuelve claro en el bucle de control. En un gripper básico, la estrategia de control suele basarse en la posición: mover los dedos a una distancia de cierre objetivo y asumir que el objeto está sujeto. Este enfoque funciona en entornos controlados con una geometría de objeto consistente, pero falla rápidamente cuando aumenta la variabilidad. Cuando se introduce la retroalimentación de presión, el sistema de control se desplaza hacia un agarre consciente de la fuerza o regulado por presión. En lugar de apuntar a una posición fija, el controlador ajusta el esfuerzo del actuador hasta alcanzar un perfil de presión deseado.
Esto permite que el gripper maneje la variación en el tamaño del objeto sin restringir excesivamente la pieza. También mejora la seguridad en escenarios de colaboración humano-robot donde una fuerza de agarre excesiva puede causar lesiones o daños. La detección de deslizamiento es donde la retroalimentación de presión se vuelve particularmente importante. El deslizamiento no siempre produce un gran cambio de fuerza, pero sí genera microvariaciones características en la distribución de la presión. Una ligera caída en la presión localizada combinada con una oscilación de alta frecuencia es a menudo un indicador temprano de que el objeto está comenzando a moverse en relación con la superficie del dedo. Una vez detectado el deslizamiento, el controlador puede responder de varias maneras: aumentando la fuerza normal, ajustando el ángulo del dedo o redistribuyendo los puntos de contacto si el gripper tiene múltiples grados de libertad. El punto clave es la sincronización. Sin detección de presión, el deslizamiento a menudo se detecta demasiado tarde, después de que el objeto ya se ha movido más allá de la recuperación.
