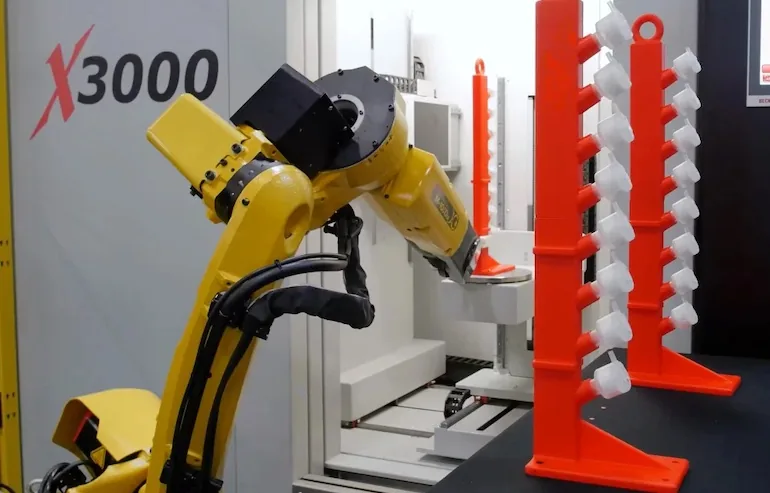

El proceso de atención de máquinas CNC moderno involucra múltiples operaciones simultáneas.
Los brazos robóticos y las máquinas CNC siempre han operado en las mismas instalaciones, pero ahora están trabajando en coordinación directa, cambiando efectivamente lo que los fabricantes pueden lograr. Lo que comenzó como una simple automatización de una sola tarea ha crecido hasta convertirse en una integración de producción completa.
Los robots pueden soportar y extender activamente las capacidades de las máquinas CNC, incluyendo tiempos de ejecución más largos, mayor producción y requiriendo mucha menos intervención humana.
¿Cuáles son las fuerzas impulsoras tras esta era de atención CNC?
Durante años, la automatización en entornos CNC significaba una unidad dedicada a realizar una sola tarea. Las integraciones modernas se ven diferentes. Un brazo robótico ahora carga una pieza en bruto, la transfiere entre máquinas, inspecciona la pieza terminada y la envía hacia la siguiente etapa, todo sin participación humana.
Un estudio de Deloitte mostró que hasta 1.9 millones de los 3.8 millones de puestos de manufactura que deben cubrirse para 2033 podrían quedar vacantes debido a la brecha de habilidades. Esa presión laboral es una de las razones más claras por las que los fabricantes están recurriendo a la atención robótica de máquinas.
Un solo brazo robótico ahora puede gestionar la orientación de la pieza, la inspección durante el proceso, el desbarbado y la transferencia entre máquinas dentro de la misma celda automatizada. Esta capacidad elimina segmentos enteros de procesos dependientes de mano de obra de la cadena de producción. Es una mejora de flujo de trabajo incremental y una reestructuración del modelo de producción en sí mismo.
Las máquinas CNC son inversiones de capital importantes que habitualmente permanecen inactivas fuera de los turnos con personal cuando se atienden manualmente. Los brazos robóticos pueden permitir la manufactura "lights-out" (sin luces), ejecutando cambios de material de forma autónoma durante la noche y los fines de semana.
Esta poderosa integración también elimina la variabilidad de la carga manual. La fatiga del operador, el agarre inconsistente y las pequeñas desalineaciones se acumulan durante un turno y se manifiestan como chatarra o reprocesamiento. Los brazos robóticos colocan cada pieza en un mandril o dispositivo de sujeción con la misma orientación y fuerza, cada vez, permitiendo que las máquinas CNC operen consistentemente a su capacidad diseñada.
¿Cómo utilizan los líderes de la industria la integración robótica CNC?
Los fabricantes están pasando de programas piloto a despliegues a gran escala, y las empresas que lideran esa carga ofrecen una imagen clara de dónde se encuentra hoy la integración robótica CNC. Desde soluciones de hardware llave en mano hasta plataformas de software agnósticas a la marca, aquí hay cinco líderes de la industria que ponen a trabajar brazos robóticos junto a las máquinas CNC.
El centro de mecanizado vertical ROBODRILL, con tecnología integrada de cinco ejes.
Sistemas llave en mano de FANUC para máquinas ROBODRILL
FANUC diseña brazos robóticos para trabajar con sus propios centros de mecanizado vertical ROBODRILL. En 2024, la compañía presentó el ROBODRILL α-D28LiB5ADV Plus Y500 con el controlador R-50iA, que cuenta con un sistema de visión integrado para el reconocimiento de piezas y la verificación de colocación.
Un estudio de caso de APT Manufacturing Solutions también documentó una ganancia de eficiencia del 33% en una línea ROBODRILL atendida por FANUC. La producción aumentó de 100 a más de 150 piezas por turno de ocho horas, con un retorno de la inversión (ROI) logrado en 33 semanas.
Toolcraft utilizó el cobot UR5e para mejorar la producción de dispositivos médicos.
Universal Robots y la atención colaborativa de máquinas
Universal Robots construyó su línea de cobots específicamente para trabajar junto a las personas sin necesidad de jaulas de seguridad. Este es un factor crítico para talleres pequeños y medianos con espacio limitado en el piso. Toolcraft, un taller de mecanizado en Seattle, desplegó el cobot UR5e en una tarea CNC de tres operaciones para un componente de dispositivo médico.
La repetibilidad de 30 micrones del UR5e permitió que las piezas de múltiples roscas fueran colocadas con precisión a través de tres dispositivos secuenciales, entregando una reducción del 23% en los costos de producción y un aumento del 43% en el rendimiento.
El enfoque de KUKA para operaciones de alta precisión
KUKA ha construido su reputación en sistemas de alta carga útil y alta precisión para entornos industriales exigentes. Su software KUKA.CNC permite que los robots sean programados en código G, que es el mismo lenguaje que los operadores CNC ya conocen. El KR Quantec Nano ha sido desplegado en celdas de atención CNC que utilizan cambiadores de herramientas automáticos, sondas y escáneres 3D para la medición durante el proceso.
En la industria aeroespacial y de defensa, estas capacidades no son negociables. Cuando un robot KUKA reposiciona componentes entre operaciones, la precisión debe coincidir con la precisión del mecanizado. Cualquier desviación en la colocación se propaga directamente en errores dimensionales en la pieza terminada.
El KR Quantec Nano es compatible con el software KUKA.CNC.
ABB y el auge de la carga flexible estandarizada
La complejidad del despliegue ha sido una de las mayores barreras para la integración robótica CNC. El FlexLoader M de ABB es una celda de atención modular pre-diseñada disponible en seis configuraciones para tornos, fresadoras y centros de mecanizado. La instalación promedia de uno a dos días.
Un asistente integrado introduce nuevas piezas de trabajo en menos de cinco minutos, y el cambio entre piezas programadas toma menos de un minuto. ABB informa una utilización de la máquina superior al 97% con el FlexLoader M, frente al 40% al 60% en entornos operados manualmente.
Un ABB Flexloader muestra sus usos modulares y personalizables.
Simulación y programación offline de RoboDK
Cada fabricante importante de robots utiliza un lenguaje de programación propietario diferente, lo que históricamente obligaba a los talleres a mantener conjuntos de habilidades separados para cada marca que operaban. RoboDK resuelve esto proporcionando una plataforma agnóstica al fabricante que soporta más de 1,200 robots de más de 50 fabricantes.
Genera programas nativos para ABB RAPID, FANUC LS, KUKA KRC y Universal Robots desde una sola interfaz. Luego, convierte el código G de cinco ejes directamente en programas de robot, permitiendo que los brazos robóticos realicen tareas de mecanizado que anteriormente requerían equipos CNC dedicados.
Una pantalla de visualización del innovador software CAM de RoboDK.
El futuro del mecanizado CNC es autónomo
La infraestructura que están construyendo hoy FANUC, Universal Robots, KUKA, ABB y RoboDK ya es funcional. Lo que sigue siendo una pregunta abierta es cuánto más se expandirá el papel del robot a medida que la inteligencia artificial madure.
Un robot que carga una pieza hoy sigue una lógica fija. Pero uno que monitorea la carga del husillo, detecta el desgaste de la herramienta en tiempo real y decide autónomamente si una pieza pasa la inspección, es un participante de un tipo completamente diferente en el proceso de manufactura.
Vía The Robot Report.
