Cuando escribí sobre una radio por Internet DIY ESP32-S3 la semana pasada, “raspbeguy” comentó que preferiría elegir un kit receptor DIY DAB+ basado en ESP32, como el que ofrece el proyecto PE5PVB basado en un receptor Skyworth SI4684.

Escuché por primera vez sobre DAB (Digital Audio Broadcast) en 2003, cuando consideramos agregarlo a un reproductor de CD. Es básicamente el equivalente digital de las radios analógicas FM/AM, y no he oído mucho sobre ellas ya que DAB y el “nuevo” estándar DAB+ son principalmente una historia europea (consulte el mapa de cobertura a continuación). Es posible que aún valga la pena echarle un vistazo al receptor DAB de hardware de código abierto de PE5PVB.

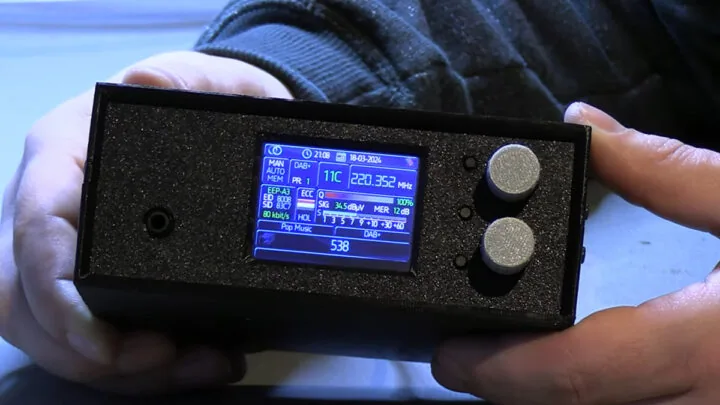

Características del receptor SI4684 ESP32 DAB+ de PE5PVB:

  • Controlador: microcontrolador ESP32 con WiFi y Bluetooth (DoIT ESP32 devkit v1)
  • Almacenamiento: ranura para tarjeta MicroSD
  • Pantalla: pantalla LCD en color con resolución de 320×240 (SPI)
  • Audio 2x conectores RCA para altavoces Conector para auriculares de 3,5 mm con amplificador
  • Receptor DAB+: Skyworks SI4684 cargado con firmware DAB+ al inicio.
  • Varios: 2 codificadores rotatorios, 3 pulsadores Codificador superior: frecuencia o canal de memoria Codificador inferior: servicio o ajuste del volumen de los auriculares Botón superior: pulsación corta: información de servicio; pulsación larga: modo de espera Botón central – pulsación corta: modo de configuración; pulsación larga: abrir menú Botón inferior: alternar vista de presentación de diapositivas.
  • Fuente de alimentación: entrada de 12 V CC

Como sabe mencionó en la introducción, la mayor parte de Europa tiene cobertura DAB+ (tiene entendido que DAB todavía sabe usa en el Reino Unido), pero DAB+ también debería estar disponible en Australia, Corea del Sur y algunos países de Medio Oriente y África del Norte. Para otros países, necesitaría algún equipo de prueba para generar señales DAB+...

El proyecto es completamente de código abierto con los archivos de diseño de hardware KiCad (esquemáticos y diseño de PCB) para la placa controladora ESP32 y la placa base (SI4684), Gerbers, archivos 3D para el gabinete y el firmware PlatformIO/Arduino, todo disponible en GitHub. Será bastante más complicado que simplemente cargar el firmware Arduino como para la radio por Internet ESP32, ya que primero deberá ordenar los PCB y los componentes, soldar los componentes, imprimir la carcasa y ensamblar todo.

Dado que el proyecto tiene aproximadamente 2 años, pensó que podría encontrarlo en AliExpress, pero la radio de arriba no aparece allí. En cambio, otro proyecto PV5PVB parece más popular: “TEF6686 con ESP32” con soporte de radio FM/LW/MW/SW, que ofrece características similares a la placa de desarrollo LILYGO T-Embed SI4732 ESP32-S3 sobre la que escribimos el año pasado. Se vende en AliExpress por unos 40 dólares o más.

Gracias a Blue2monster por el consejo.
