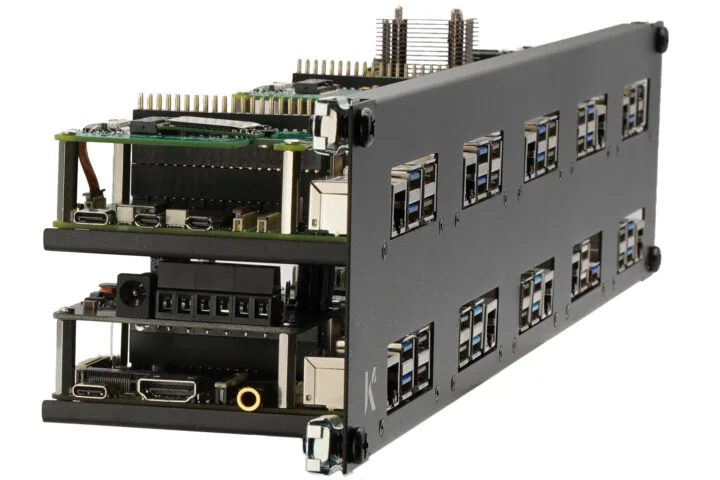

KKSB Cases presentó una serie de paneles de rack diseñados para montar clusters de Raspberry Pi en gabinetes estándar. La línea incluye un modelo de 10 pulgadas y 1U para dos placas, uno de 19 pulgadas y 1U para cinco placas y uno de 19 pulgadas y 2U para hasta diez placas. Todos los paneles soportan Raspberry Pi 5, Raspberry Pi 4, Raspberry Pi 3, Pi 2 y otras placas que comparten el mismo patrón de orificios de montaje.

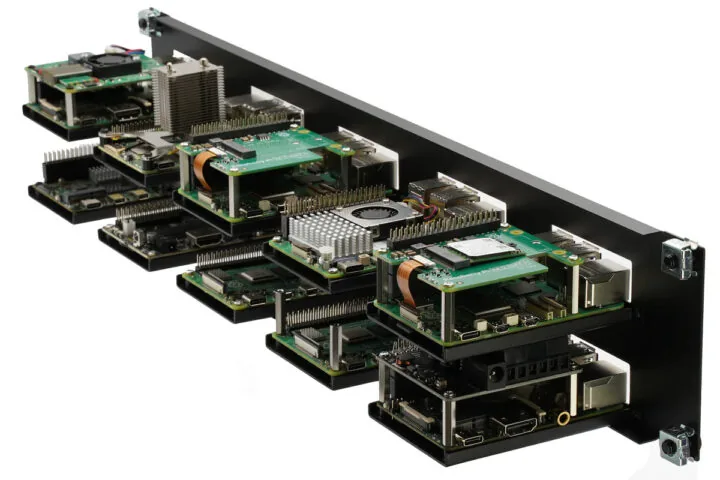

Los paneles están fabricados en acero con recubrimiento en polvo y exponen los puertos USB y Ethernet en el frente del rack para facilitar la gestión de cables. Cada ranura deja espacio para HATs de Raspberry Pi y para el cooler activo oficial. KKSB incluye además separadores hexagonales y cabezales GPIO de 40 pines, de modo que los HATs puedan instalarse por encima de las placas cuando se necesita más altura libre.
Características principales
- Compatibilidad: Raspberry Pi 5, Pi 4, Pi 3, Pi 2 y otras SBC con el mismo formato y orificios de montaje.

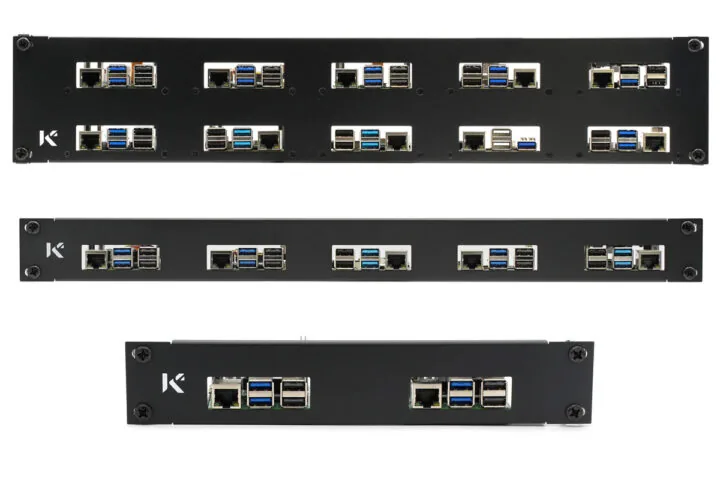

- Formatos: 19 pulgadas 2U (hasta 10 placas), 19 pulgadas 1U (hasta 5 placas), 10 pulgadas 1U (hasta 2 placas).
- Expansión: espacio reservado para HATs de Raspberry Pi.
- Acceso de E/S: diseño frontal con acceso a puertos USB y Ethernet.
- Refrigeración: compatible con el cooler activo oficial de Raspberry Pi.
- Dimensiones: 19'' 2U mide 482,6 x 88,9 mm; 19'' 1U mide 482,6 x 44,45 mm; 10'' 1U mide 254 x 44,45 mm.
- Construcción: cuerpo íntegro de acero con acabado texturizado negro.
¿Qué incluye y qué no?
A diferencia de otros sistemas de rack para Raspberry Pi, estos paneles están pensados solo para sujetar las placas. El usuario debe aportar sus propias Raspberry Pi, el gabinete, las fuentes de poder, los HATs y los cables.

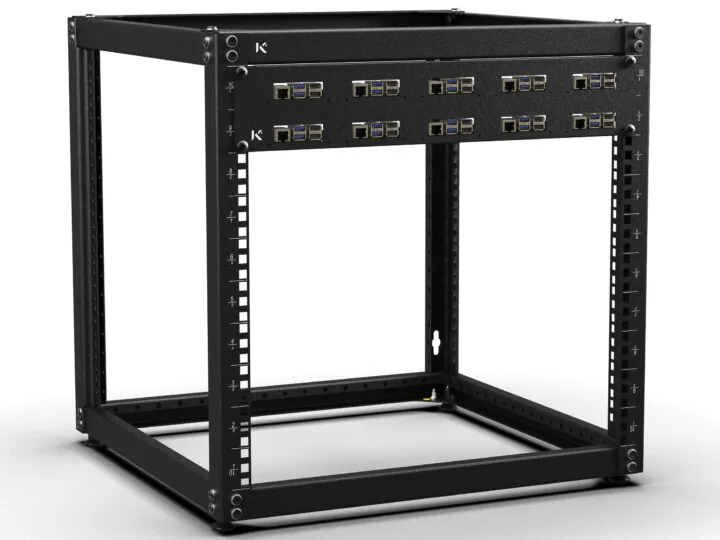

El armado es sencillo. Cada Raspberry Pi se fija primero a una bandeja individual usando los separadores incluidos. Si se requiere, se puede instalar un cabezal GPIO de 40 pines, un HAT y un cooler activo antes de asegurar la bandeja en el panel. El panel completo se monta luego en un rack estándar con tuercas enjauladas. Las instrucciones de armado de cada modelo están en el sitio de KKSB.
A lo largo de los años han aparecido varias soluciones de montaje en rack para la Raspberry Pi, como el rack de 19 pulgadas de MyElectronics para hasta 16 placas, la Compute Blade para el CM4, o el gabinete de escritorio DeskPi RackMate T1. La diferencia de los nuevos paneles de KKSB es que ofrecen altura libre integrada tanto para el cooler activo oficial como para HATs estándar, atendiendo las necesidades térmicas y de expansión de la más exigente Raspberry Pi 5.
¿Cuánto cuestan?
Los paneles de KKSB están disponibles en Amazon. El modelo de entrada de 10'' 1U cuesta 22,9 dólares (cerca de 22.000 pesos chilenos al cambio actual, sin considerar impuestos ni envío), el de 19'' 1U se vende a 42,60 dólares (unos 40.500 pesos) y el de 19'' 2U llega a 69,80 dólares (alrededor de 66.000 pesos). Los tres también se consiguen en la tienda de KKSB.
