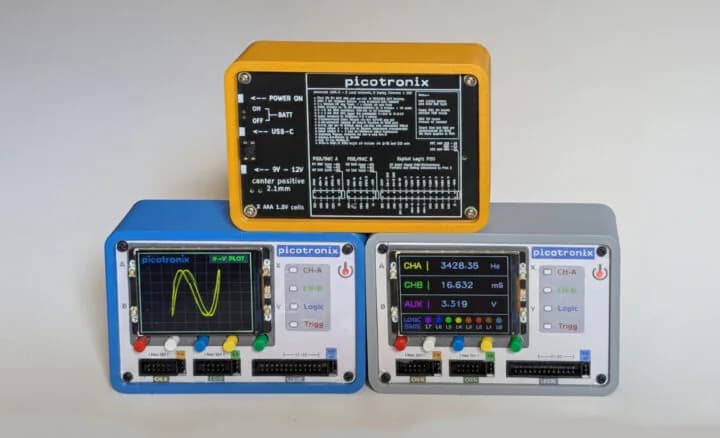

Picotronix arma un osciloscopio modular con dos Raspberry Pi Pico 2

Picotronix es un osciloscopio, analizador lógico y frecuencímetro modular de Thort Werx Pty Ltd, una empresa de Sídney, Australia. Funciona con dos placas Raspberry Pi Pico 2. Una Pico 2 hace de procesador de señal y una Pico 2 W maneja la pantalla y la conectividad inalámbrica, informó CNX Software el 28 de octubre.

El equipo se compone del módulo principal Picotronix, con pantalla LCD integrada y tres puertos de expansión. En esos puertos se conectan los picoPods, módulos enchufables que agregan conversores análogo digitales de alta velocidad, análisis lógico de familias mixtas, generador de formas de onda, acondicionamiento análogo y otras funciones.

Especificaciones del módulo principal

• Osciloscopio digital de almacenamiento de dos canales
• Analizador lógico de 8 canales, ampliable a 14 con un picoPod, con frecuencia de muestreo de hasta 150 MHz
• Frecuencímetro
• Pantalla LCD a color de 320 × 240 píxeles, de Pimoroni
• Tres puertos de expansión, dos análogos de 10 pines y uno multifunción de 26 pines
• Canal análogo que acepta 3 Vpp o 16,6 Vpp a 1 MΩ, con entradas BNC adicionales en AC y DC
• Captura con el ADC de 12 bits del RP2350, con bases de tiempo de 5 ms a 10 µs por división
• Entrada auxiliar que sirve de punta lógica o de voltímetro y funciona sin ninguna de las dos Pico
• Alimentación por USB, por fuente de 9 a 12 V o con cuatro pilas AAA

¿Qué agregan los picoPods?

Los módulos enchufables opcionales son estos:

• Análogo de una sola terminal. Ventanas de 500 mV, 1 V, 2 V y 5 V que se pueden mover dentro de ±5 V, más una entrada BNC x10 hasta ±50 V.
• Diferencial. 2 Vpp, y un pod de modo común de ±25 V con rangos x1/x10 conmutados por software.
• Wave-05. Un DAC R2R de 12 bits, de 10 mVpp a 3,3 Vpp, con offset programable de ±5 V y dos referencias de voltaje de precisión.
• Analizador de estados lógicos de 12 bits. Muestrea a 150 MSPS en tres puertos de 4 bits, y cada uno puede trabajar con una familia lógica distinta (1,8, 2,5, 3,3 o 5 V).
• MSO-12. Un ADC de 8 bits a 100 MSPS, 8 entradas lógicas y un ADC serial de cuatro canales y 12 bits que también detecta el voltaje de la familia lógica de cada puerto.
• Electronix Lab. Un picoPod de enseñanza que se conecta por cable a los tres puertos. Se configura la lógica en el pod, se genera una señal real desde él y se ve el resultado en pantalla.
• ADC-100. Dos ADC de 100 MSPS que capturan hasta 75 MSPS en un canal o 50 MSPS en ambos, con un RP2350 de serie a 150 MHz.

Programación en MicroPython

El Picotronix se programa en MicroPython con acceso directo a las máquinas de estado PIO del RP2350, que es lo que permite exprimir el rendimiento del chip. También habrá un emulador para PC, para desarrollar scripts de MicroPython en el computador.

¿Es de código abierto?

A CNX Software le dijeron que "todo es abierto", pero el medio no logró establecer qué parte del proyecto lo es. No hay anuncio de publicación del hardware ni del firmware. La página de Kickstarter sí indica que parte del código se abrirá:

El diseño modular del sistema anticipa diversas funciones por software que implementarán con el tiempo tanto nuestro equipo como la comunidad de código abierto. [...] La naturaleza abierta asegura que el desarrollo de la comunidad pueda complementar nuestros esfuerzos, con múltiples caminos de desarrollo para ampliar las funciones.

La documentación todavía es escasa y no hay manual de usuario. Hay más detalles técnicos en las entradas del blog del proyecto y en videos de YouTube, entre ellos una comparación de 21 minutos con un osciloscopio Tektronix TBS 2000.

¿Cuánto cuesta y cuándo llega?

El proyecto acaba de abrir su campaña en Kickstarter con una meta de 10.000 dólares australianos, cerca de 7.000 dólares estadounidenses.

Hay otras recompensas que agrupan el equipo con picoPods específicos. Las entregas deberían comenzar en marzo de 2027.
