En la tecnología de semiconductores, un material base como el silicio se modifica de manera permanente para inducir cierto comportamiento eléctrico. Ese es el principio del dopaje: se introducen impurezas controladas en la red cristalina y el resultado queda grabado en el material para siempre. Un aislante topológico, en comparación, podría usarse para crear circuitos temporales mediante algo tan simple como exponerlo a luz.
Un ejemplo de esto es el llamado estado topológico de Floquet, teorizado desde hace mucho tiempo pero que ahora se afirma haber demostrado en telururo de estaño, un material semiconductor conocido por sus siglas SnTe, según un trabajo de F. Chassot y su equipo publicado en la revista Nature Physics.
¿Qué es un aislante topológico?
El concepto de aislante topológico fue propuesto por primera vez en 1985, pero demostrar su existencia resultó difícil. Se trata de materiales que se comportan como aislantes en su volumen interior y, al mismo tiempo, conducen electricidad en su superficie, una combinación que durante años vivió más en el papel que en el laboratorio.
En tiempos recientes, los aislantes topológicos fotónicos de Floquet, abreviados como PFTI, han ganado interés, con experimentos realizados por Qian Ma y su equipo en 2025, además de otros grupos que fueron confirmando aspectos de la teoría. La diferencia con el trabajo actual está en el dominio: aquellos experimentos operaban sobre luz, mientras que este apunta al comportamiento electrónico de un semiconductor.
¿Cómo se enciende un circuito con luz?

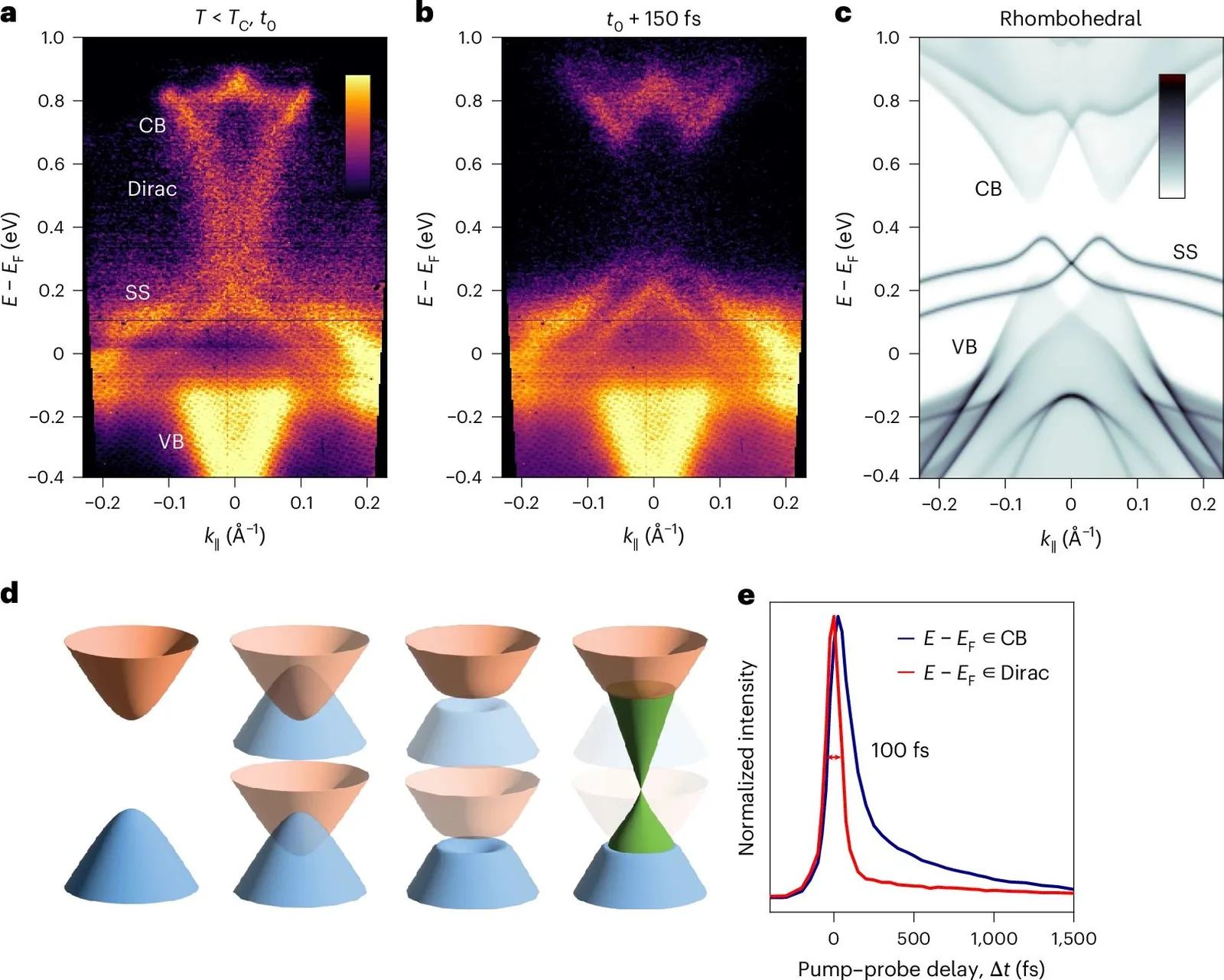

En el centro del efecto está la inversión de banda que producen los pulsos de luz sobre el material. Al iluminarlo, la estructura de bandas electrónicas del semiconductor se reordena y el material pasa a comportarse como un aislante topológico, con conducción en su superficie que antes no tenía.
El detalle crítico, y la principal limitación del hallazgo, es la duración. El cambio en la conducción es muy breve: se sostiene esencialmente durante todo el tiempo que se mantengan los pulsos de femtosegundos, y no más. Para dimensionar esa escala conviene una comparación: un femtosegundo es la milbillonésima parte de un segundo. La proporción entre un femtosegundo y un segundo es equivalente a la que existe entre un segundo y unos 31,7 millones de años.
Eso significa que el circuito descrito no se parece a un transistor ni a una celda de memoria, que deben mantener su estado sin alimentación externa constante. Se parece más a un interruptor que solo permanece cerrado mientras alguien mantiene el dedo apretado sobre él, salvo que ese dedo es un láser pulsado de laboratorio.
¿Qué tan cerca está de un producto?
Conviene ser explícito con las expectativas, porque el contraste con el dopaje convencional es tentador. La publicación de Chassot y su equipo vendría a confirmar que el control óptico de aislantes topológicos es posible, lo que es un resultado relevante en sí mismo. Pero la investigación sigue plenamente en fase de ciencia fundamental.
Aun así, el trabajo sobre estos aislantes topológicos electrónicos ofrece una mirada interesante a tecnologías potenciales, del mismo modo en que el campo de los aislantes topológicos fotónicos lo hace para la fotónica. La distancia entre ambos campos se está acortando, y la línea de tiempo del área lo ilustra bien: cuarenta y un años entre la propuesta teórica de 1985 y esta demostración experimental sobre un semiconductor.
La promesa de fondo, todavía lejana, es un cambio de paradigma en cómo se define un circuito. Hoy la geometría de un chip queda fijada en la fábrica mediante litografía y dopaje, y modificarla implica fabricar un chip nuevo. Un material cuya conducción se dibuja con luz permitiría, en principio, reconfigurar los caminos eléctricos sin tocar el hardware. Falta muchísimo para eso, pero el primer paso, demostrar que el efecto existe fuera del pizarrón, parece haberse dado.
