¿Cómo funciona la transmisión de video por láser?
Transmitir video analógico mediante fotones es un concepto clásico, siendo la base de la televisión abierta tradicional. Sin embargo, elevar la frecuencia de esos fotones desde el espectro de radio a la luz visible resulta un experimento fascinante. El proyecto LYME 101 de [Daniel], también conocido como [milar111], fue un fuerte contendiente en el desafío Frikken’ Laser Beams, aunque su cobertura mediática inicial fue limitada.

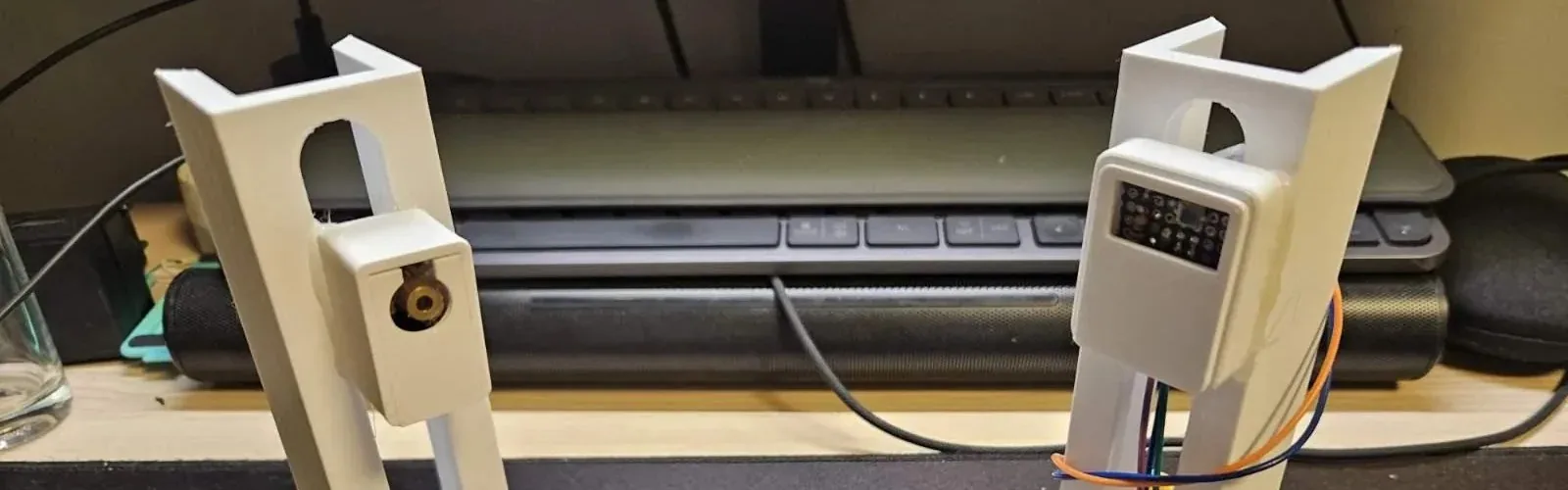

El proyecto está bien documentado en GitHub, así como en Instructables y Hackaday.io. En principio, el funcionamiento es sencillo: se utiliza una Raspberry Pi para generar la señal de video compuesto, la cual modula un diodo láser rojo a través de un transistor NPN 2N2222 y algunos componentes pasivos. El receptor emplea un fotodiodo BPW34 configurado con polarización inversa para mayor velocidad, alimentado a través de un amplificador operacional LM318N.
Para obtener los voltajes de +9V y -9V necesarios para este circuito, [Daniel] utiliza el truco sencillo de emplear un par de baterías de 9V, logrando una fuente dual sin ruido. El sistema se conecta correctamente a un televisor CRT, aunque se requirió un ajuste fino mediante una resistencia terminadora y un potenciómetro de polarización DC en el transmisor para lograr que su tarjeta de captura USB procesara la señal adecuadamente.
¿Es esta la forma más extraña de transmitir video?
No es el método más inusual que hemos visto para manipular señales de video analógico; no hay casetes de audio involucrados, y la señal ni siquiera utiliza SECAM, la codificación más extraña. No obstante, transmitir video con fotones de frecuencia superior a la habitual puede no ser extraño, pero es un ejercicio técnico bastante entretenido para los entusiastas de la electrónica.
Vía Hackaday.
