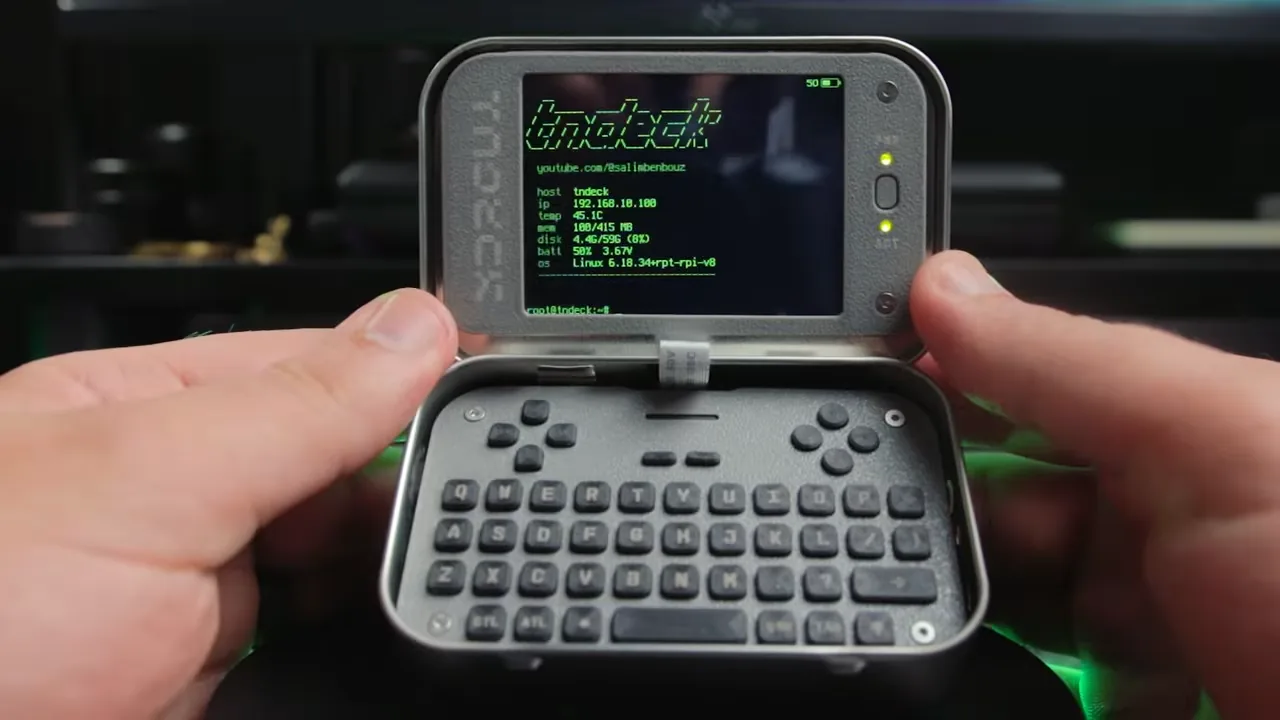

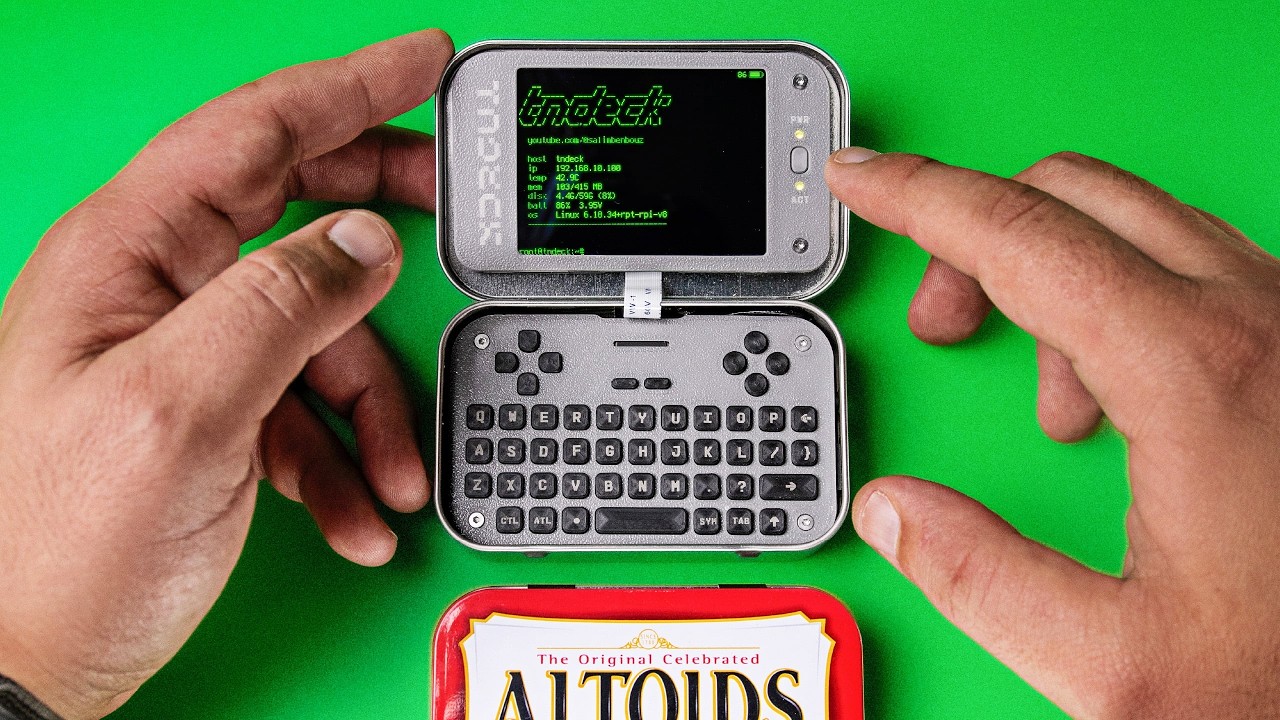

Salim Benbouziyane armó un cyberdeck dentro de una lata de Altoids y publicó los planos del TN Deck en GitHub. Además de pantalla y teclado, el equipo entra con parlante y alimentación recargable, según Hackaday.
El TN Deck se construye alrededor del Raspberry Pi Compute Module Zero, que es prácticamente lo mismo que un Pi Zero W pero en un formato de PCB más compacto y con bordes almenados, pensado para integrarse dentro de otros diseños. El PCB a medida de Salim también resuelve la alimentación y el sonido, y monta al frente un teclado propio que corre QMK, la opción habitual para teclados y macropads a medida.
¿Cómo está hecho el teclado?
El teclado es casi todo impreso en 3D. Cada botón consiste en un pulsador táctil de domo montado en el PCB, cubierto con una membrana delgada y flexible impresa en TPU, y rematado con teclas impresas en 3D.
Las marcas de las teclas salen de la máquina de marcado láser infrarrojo de escritorio de Salim, porque ensayar un poco con láser da buenas marcas sobre piezas impresas en 3D.
El propio autor advierte que las teclas tienen poco recorrido y que la ergonomía no es la mejor. Lo que pierde en comodidad lo gana en tamaño y en economía del diseño.
La guía de perforación impresa
Hackaday destaca aparte el uso de una guía de perforación impresa para hacer los agujeros precisos en la lata, por ejemplo el del conector de audio. Con esa plantilla se elimina la adivinanza al posicionar la herramienta.
Algunos cyberdecks se hacen para resolver una necesidad concreta y otros por el gusto de hacerlos. El TN Deck es de los segundos. El anterior de Salim, el CM Deck, con formato de concha y luz bajo el teclado, era un poco de cada cosa.
