Antmicro acaba de lanzar un adaptador de hardware open-source que convierte Thunderbolt a (doble) 10GbE, el cual sirve como diseño de referencia para accesorios Ethernet de alta velocidad. Este dispositivo es altamente personalizable para terminales inteligentes, sistemas de punto de venta (POS), cámaras inteligentes, gateways IoT y más.
La compañía tiene un historial de lanzamiento de diseños de hardware open-source. Previamente cubrimos una placa base para el System-on-Module Quectel SA800U-WF (Qualcomm Snapdragon 845) y una placa de desarrollo FPGA AMD Xilinx Kintex-7 K410T, ambas diseñadas en KiCad. El adaptador Thunderbolt a 10GbE se suma a esta creciente lista de proyectos.

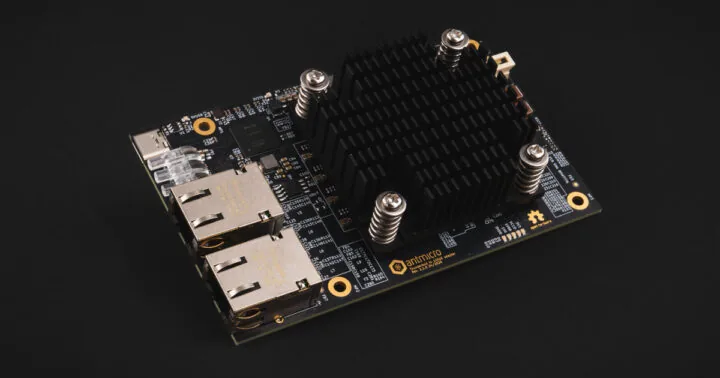

El adaptador permite integrar redes de alta velocidad en equipos compactos, tal como se aprecia en la imagen superior. A continuación, se detallan las especificaciones técnicas del adaptador Thunderbolt a 10GbE de Antmicro:
- Networking: 2 puertos 10GbE RJ45 mediante el controlador Ethernet Intel X710-AT2.
- Interfaz host: Conector Thunderbolt 3 USB-C a través del controlador Intel JHL6340SLLSQ (PCIe Gen3 x4).
- Miscelánea: Refrigeración pasiva mediante disipador, conector de ventilador PWM de 4 pines y 3 LEDs.
- Fuente de alimentación: 5V a través del puerto USB-C y conector DC.
- Dimensiones: 110 x 70 mm.
En entornos de prueba, el adaptador logró una tasa de transferencia de 9.4 Gbps en modo full-duplex utilizando un puerto, y 2x 5.5 Gbps con ambos puertos Ethernet activos. El consumo de energía se mantuvo bajo los 9 W, permitiendo una refrigeración pasiva eficiente. Con el uso del disipador ATS-61500R-C2-R0 (53.0 x 53.0 x 19.5 mm), la temperatura de los chips se estabilizó en 65°C bajo temperatura ambiente típica.
Al ser hardware de código abierto, los archivos del proyecto KiCad y la documentación básica se encuentran disponibles en GitHub, bajo una licencia Apache versión 2.0.

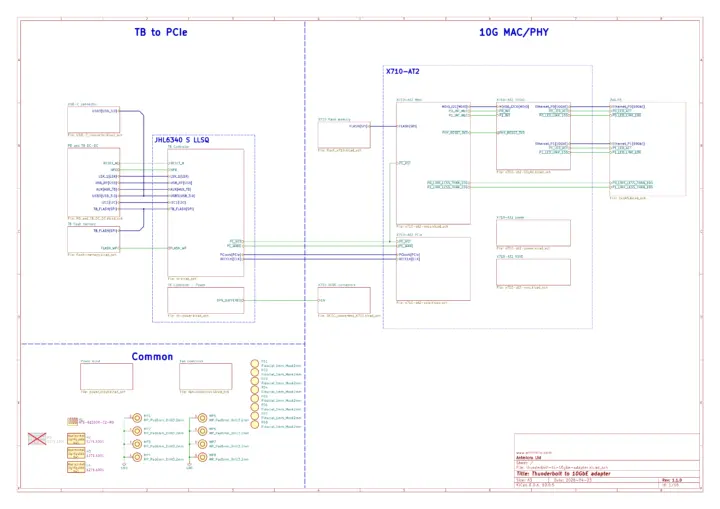

El diagrama de bloques anterior muestra la estructura del diseño en el software KiCad 9.x. Este es el tercer dispositivo Thunderbolt de hardware abierto lanzado por Antmicro, sumándose a un adaptador Thunderbolt a GPU y otro a PCIe presentados en diciembre pasado. Estos diseños no se producen en masa para venta directa, ya que su objetivo principal es promocionar los servicios de personalización de hardware de la empresa. Más detalles técnicos se encuentran en el anuncio oficial.
Vía CNX Software.
