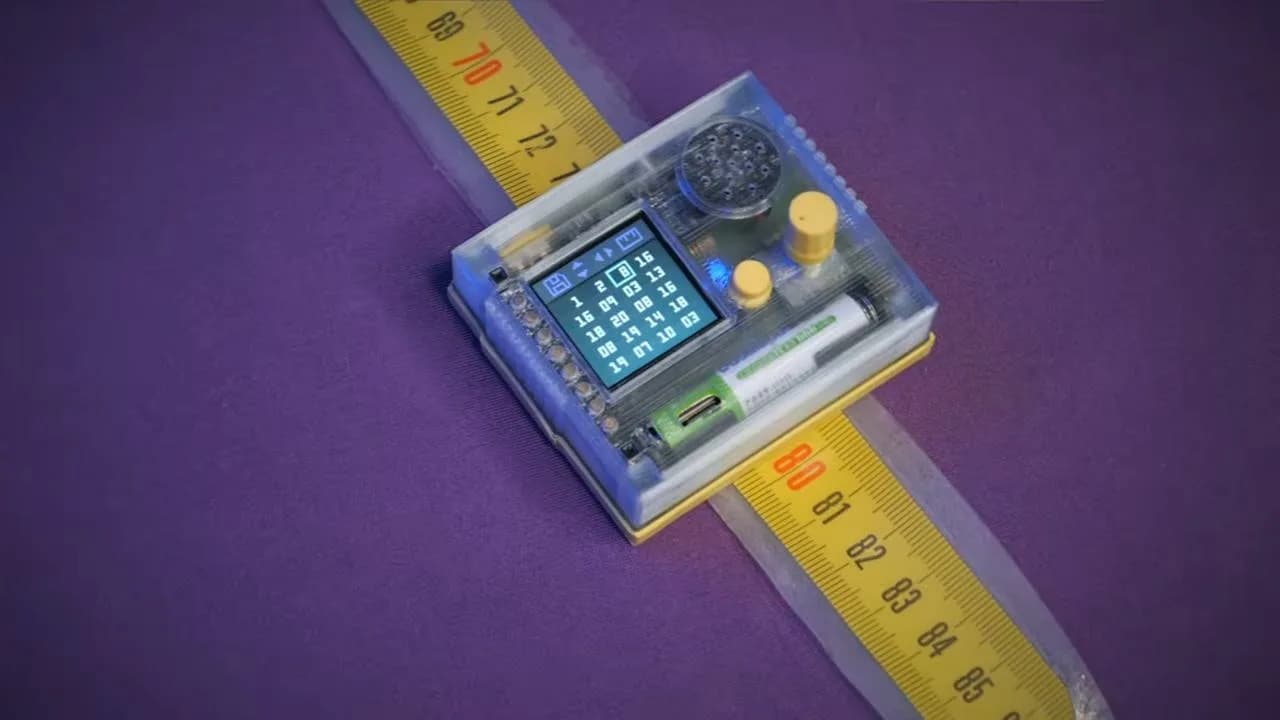

El secuenciador de muñeca Y2K es un aparato musical que se usa como un reloj. Compone música seleccionando sonidos para cada paso y reproduciéndolos en secuencia. La carcasa transparente impresa en 3D y la pulsera de banda elástica lo dejan a mitad de camino entre un accesorio y un instrumento. El proyecto viene de 3DSage, que eligió componentes simples y una estética retro.
El corazón del sistema es un ESP32, que se hace cargo de la lógica del secuenciador y de la generación de sonido. Un encoder rotatorio habilita el flujo de trabajo habitual de un secuenciador, o sea recorrer los pasos, elegir un sonido y guardarlo en la posición que se quiera. La pantalla LCD muestra el estado de la composición y el parlante reproduce los tonos. Hay además un conector de audífonos para escuchar en privado.
¿Cómo funciona el secuenciador Y2K?
La operación es directa. Para cada paso, el usuario elige un sonido que queda guardado en esa posición, por ejemplo un la de onda cuadrada a 440 Hz. El encoder rotatorio permite navegar entre las opciones y confirmar las elecciones. Los pines táctiles, hechos con una barra de bronce, cubren una octava y hacen que el aparato se comporte más como un sintetizador Stylophone. La reproducción secuencial deja escuchar todos los sonidos guardados, uno detrás del otro, y de ahí sale la melodía rítmica.
El ESP32 puede producir formas de onda más complejas, pero los tonos básicos de onda cuadrada que se eligieron para los sonidos por defecto calzan con la estética. Ese enfoque mantiene el proyecto simple y fiel al espíritu del año 2000. La elección de una pila AA recargable lo deja portátil y fácil de cargar. La carcasa transparente de PETG agrega el toque visual que recuerda a los aparatos de fines de los noventa.
Por qué el proyecto llama la atención
Es una forma simple de hacer música, con una estética retro que apunta justo al recuerdo de esos años. No hace falta ser experto en síntesis para usarlo, porque los controles son inmediatos y la respuesta visual en la pantalla va guiando paso a paso. El proyecto, además, se reproduce completo con componentes fáciles de conseguir. Para partir bastan una placa ESP32 con 32 GPIO, un encoder rotatorio de 12 mm con perilla y un parlante de 0,25 vatios. La carcasa transparente se imprime en PETG, el mismo material que eligió 3DSage.
La elección del encoder rotatorio funciona para la interacción física, porque el giro y la presión dan una respuesta táctil que recuerda a los sintetizadores viejos. Los pines de bronce, por su lado, agregan el elemento de ejecución en vivo. El resultado sirve tanto para la composición planificada como para la improvisación. Gracias a la carcasa transparente se ve el circuito interno, un detalle que los makers agradecen.
¿Qué componentes lleva el armado?
Para construir el secuenciador de muñeca Y2K se necesitan pocas piezas. Además del ESP32, hacen falta un encoder rotatorio, una pantalla LCD, un parlante y una pila AA recargable. Los pines táctiles se hacen con una barra de bronce y la carcasa se imprime en 3D con PETG transparente. La pulsera de banda elástica completa el diseño para usar en el cuerpo.
- ESP32 para la lógica y la generación de sonido
- Encoder rotatorio para navegar y seleccionar
- Pantalla LCD para la respuesta visual
- Parlante y conector de audífonos para la salida de audio
- Pila AA recargable para la alimentación
- Barra de bronce para los pines táctiles
- PETG transparente para la carcasa impresa en 3D
El armado pide algo de soldadura y la impresión 3D de la carcasa. Una vez ensamblado, el aparato se lleva en la muñeca y ya se puede empezar a componer. La reproducción secuencial vuelve todo inmediato, se presionan los pines, se eligen los sonidos y se escucha el resultado. El video de 3DSage muestra el armado paso a paso, desde la impresión de la carcasa hasta el montaje de los pines de bronce.
Para la alimentación alcanza una pila AA recargable, gracias al bajo consumo del ESP32. Quien quiera experimentar con otras placas de la familia ESP32 puede adaptar el código sin mayor trabajo. La carcasa transparente también se puede personalizar, cambiándole el color o agregándole decoraciones.
