La producción eficiente y el prototipado son problemas completamente distintos. En el mundo de la fabricación, un soldador puede armar una plantilla que sostiene siempre las piezas en la misma posición. En el mundo de la electrónica, un técnico suele querer una plantilla que le permita testear funcionalidad o flashear firmware sin pelearse con cada placa.

La redditora WendyArmbuster construyó un jig con sockets de cambio rápido pensados específicamente para placas de desarrollo Raspberry Pi Pico, y lo publicó en el subreddit r/raspberrypipico.

¿Para qué sirve este jig de banco?

WendyArmbuster enseña clases de CAD (diseño asistido por computadora) en un colegio, y sus estudiantes construyen robots que juegan fútbol. Existe un sistema mayor y más complejo para gestionar los partidos, pero los alumnos personalizan sus robots usando placas de desarrollo Raspberry Pi Pico.

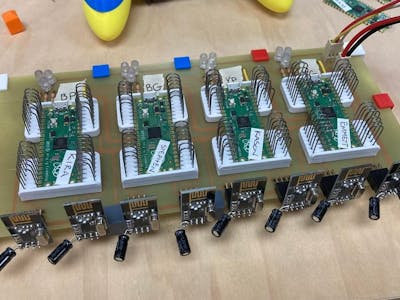

El jig de banco facilita conectar las placas Pico de cuatro estudiantes en simultáneo. La plantilla provee alimentación y módulos transceptores inalámbricos nRF24L01. Pero las partes más interesantes son los sockets de cambio rápido, que WendyArmbuster construyó específicamente para esta tarea.

¿Cómo funcionan los sockets de cambio rápido?

Los sockets tienen marcos impresos en 3D que sostienen alambres de acero resorte doblados. Cuando un estudiante inserta una Pico en uno de los sockets, esos alambres empujan hacia arriba contra los bordes castellados de la placa para hacer contacto eléctrico con el PCB que va debajo.

Lo que resuelve cada socket del banco:

  • Sujeción mecánica de la Raspberry Pi Pico sobre el PCB del jig.
  • Contacto eléctrico directo contra los pads castellados del borde de la placa.
  • Cambio rápido sin soldar ni atornillar entre tests.
  • Reemplazo casi instantáneo de una Pico defectuosa por la del siguiente alumno.

Existen, por supuesto, soluciones de fábrica para lograr resultados similares: todo el mundo adora los pogo pins, por ejemplo. Pero esta es una técnica DIY interesante que además sujeta mecánicamente las placas Pico, lo que la vuelve digna de mención.

¿Por qué llama la atención este enfoque?

El detalle clave es que el mecanismo de retención y el mecanismo eléctrico colapsan en una sola pieza. Donde un pogo pin solo entrega contacto y necesita un clamp adicional, el alambre de acero resorte presionando contra el borde castellado de la Pico hace ambas tareas a la vez.

Para un taller educativo donde cuatro estudiantes alternan placas durante una clase, eso significa menos piezas en el banco, menos tornillos perdidos y menos pausas para reposicionar la Pico antes de cada flash. La idea es replicable con una impresora 3D de filamento, alambre de acero de muelle y un PCB hecho a medida que rutee la alimentación y los pads de cada socket hacia el módulo nRF24L01 común.
